计算机视觉应用的交互式可视化调试

调试计算机视觉应用程序最常见的方法是什么？通常答案是临时的、拼凑的、自定义代码，这些代码必须从代码中删除才能进行发布编译。

在本教程中，我们将展示如何改用cvv模块（opencv2/cvv.hpp）的可视化调试功能。

目标

在本教程中，您将学习如何

  • 向您的应用程序添加 cvv 调试调用
  • 使用可视化调试 GUI
  • 在编译期间启用和禁用可视化调试功能（禁用时运行时开销为零）

代码

示例代码

  • 捕获图像（videoio），例如来自网络摄像头，
  • 对每个图像应用一些滤镜（imgproc），
  • 检测图像特征并将它们与上一张图像匹配（features2d）。

如果程序在没有可视化调试的情况下编译（参见下面的 CMakeLists.txt），则唯一的结果是打印到命令行的一些信息。我们想演示仅仅几行cvv命令增加了多少调试或开发功能。

1// 系统包含
2#include <iostream>
3
4// 库包含
5#include <opencv2/imgproc.hpp>
6#include <opencv2/features2d.hpp>
7#include <opencv2/imgproc/types_c.h>
8#include <opencv2/videoio.hpp>
9#include <opencv2/videoio/videoio_c.h>
10
11#define CVVISUAL_DEBUGMODE
12#include <opencv2/cvv/debug_mode.hpp>
13#include <opencv2/cvv/show_image.hpp>
14#include <opencv2/cvv/filter.hpp>
15#include <opencv2/cvv/dmatch.hpp>
16#include <opencv2/cvv/final_show.hpp>
17
18using namespace std;
19using namespace cv;
20
21template<class T> std::string toString(const T& p_arg)
22{
23 std::stringstream ss;
24
25 ss << p_arg;
26
27 return ss.str();
28}
29
30
31
32
33int
34main(int argc, char** argv)
35{
36 cv::Size* resolution = nullptr;
37
38 // 解析器键
39 const char *keys =
40 "{ help h usage ? | | show this message }"
41 "{ width W | 0| camera resolution width. leave at 0 to use defaults }"
42 "{ height H | 0| camera resolution height. leave at 0 to use defaults }";
43
44 CommandLineParser parser(argc, argv, keys);
45 if (parser.has("help")) {
46 parser.printMessage();
47 return 0;
48 }
49 int res_w = parser.get<int>("width");
50 int res_h = parser.get<int>("height");
51
52 // 设置视频捕获
53 cv::VideoCapture capture(0);
54 if (!capture.isOpened()) {
55 std::cout << "无法打开 VideoCapture" << std::endl;
56 return 1;
57 }
58
59 if (res_w>0 && res_h>0) {
60 printf("将分辨率设置为 %dx%d\n", res_w, res_h);
61 capture.set(CV_CAP_PROP_FRAME_WIDTH, res_w);
62 capture.set(CV_CAP_PROP_FRAME_HEIGHT, res_h);
63 }
64
65
66 cv::Mat prevImgGray;
67 std::vector<cv::KeyPoint> prevKeypoints;
68 cv::Mat prevDescriptors;
69
70 int maxFeatureCount = 500;
71 Ptr<ORB> detector = ORB::create(maxFeatureCount);
72
73 cv::BFMatcher matcher(cv::NORM_HAMMING);
74
75 for (int imgId = 0; imgId < 10; imgId++) {
76 // 捕获一帧图像
77 cv::Mat imgRead;
78 capture >> imgRead;
79 printf("%d: 图像已捕获\n", imgId);
80
81 std::string imgIdString{"imgRead"};
82 imgIdString += toString(imgId);
83 cvv::showImage(imgRead, CVVISUAL_LOCATION, imgIdString.c_str());
84
85 // 转换为灰度图像
86 cv::Mat imgGray;
87 cv::cvtColor(imgRead, imgGray, COLOR_BGR2GRAY);
88 cvv::debugFilter(imgRead, imgGray, CVVISUAL_LOCATION, "转换为灰度");
89
90 // 检测ORB特征
91 std::vector<cv::KeyPoint> keypoints;
92 cv::Mat descriptors;
93 detector->detectAndCompute(imgGray, cv::noArray(), keypoints, descriptors);
94 printf("%d: 检测到 %zd 个关键点\n", imgId, keypoints.size());
95
96 // 与前一张图像匹配（如果可用）
97 if (!prevImgGray.empty()) {
98 std::vector<cv::DMatch> matches;
99 matcher.match(prevDescriptors, descriptors, matches);
100 printf("%d: 所有匹配项数量=%zd\n", imgId, matches.size());
101 std::string allMatchIdString{"所有匹配项 "};
102 allMatchIdString += toString(imgId-1) + "<->" + toString(imgId);
103 cvv::debugDMatch(prevImgGray, prevKeypoints, imgGray, keypoints, matches, CVVISUAL_LOCATION, allMatchIdString.c_str());
104
105 // 删除最差的（由匹配距离定义）bestRatio分位数
106 double bestRatio = 0.8;
107 std::sort(matches.begin(), matches.end());
108 matches.resize(int(bestRatio * matches.size()));
109 printf("%d: 最佳匹配项数量=%zd\n", imgId, matches.size());
110 std::string bestMatchIdString{"最佳 " + toString(bestRatio) + " 匹配项 "};
111 bestMatchIdString += toString(imgId-1) + "<->" + toString(imgId);
112 cvv::debugDMatch(prevImgGray, prevKeypoints, imgGray, keypoints, matches, CVVISUAL_LOCATION, bestMatchIdString.c_str());
113 }
114
115 prevImgGray = imgGray;
116 prevKeypoints = keypoints;
117 prevDescriptors = descriptors;
118 }
119
120 cvv::finalShow();
121
122 return 0;
123}
CVVISUAL_LOCATION
#define CVVISUAL_LOCATION
创建一个CallMetaData实例，其值为宏的位置。
定义 call_meta_data.hpp:65
cv::BFMatcher
暴力匹配描述符。
定义 features2d.hpp:1247
cv::CommandLineParser
用于命令行解析。
定义 utility.hpp:890
cv::Mat
n维密集数组类
定义 mat.hpp:829
cv::Mat::empty
bool empty() const
如果数组没有元素，则返回true。
cv::Size_
用于指定图像或矩形大小的模板类。
定义 types.hpp:335
cv::VideoCapture
用于从视频文件、图像序列或摄像头捕获视频的类。
定义 videoio.hpp:766
debug_mode.hpp
final_show.hpp
cv::NORM_HAMMING
@ NORM_HAMMING
定义 base.hpp:199
cv::Ptr
std::shared_ptr< _Tp > Ptr
定义 cvstd_wrapper.hpp:23
cv::noArray
InputOutputArray noArray()
返回一个空的InputArray或OutputArray。
cvv::finalShow
void finalShow()
最后一次将控制权传递给调试窗口。
定义 final_show.hpp:23
cvv::debugDMatch
static void debugDMatch(cv::InputArray img1, std::vector< cv::KeyPoint > keypoints1, cv::InputArray img2, std::vector< cv::KeyPoint > keypoints2, std::vector< cv::DMatch > matches, const impl::CallMetaData &data, const char *description=nullptr, const char *view=nullptr, bool useTrainDescriptor=true)
将填充的DMatch <dmatch>添加到调试GUI。
定义 dmatch.hpp:49
cvv::showImage
static void showImage(cv::InputArray img, impl::CallMetaData metaData=impl::CallMetaData(), const char *description=nullptr, const char *view=nullptr)
将单个图像添加到调试GUI（类似于imshow <>）。
定义 show_image.hpp:38
cvv::debugFilter
static void debugFilter(cv::InputArray original, cv::InputArray result, impl::CallMetaData metaData=impl::CallMetaData(), const char *description=nullptr, const char *view=nullptr)
使用debug-framework比较两张图像（其中第二张图像是……的结果）。
定义 filter.hpp:36
cv::cvtColor
void cvtColor(InputArray src, OutputArray dst, int code, int dstCn=0, AlgorithmHint hint=cv::ALGO_HINT_DEFAULT)
将图像从一种颜色空间转换为另一种颜色空间。
main
int main(int argc, char *argv[])
定义 highgui_qt.cpp:3
cv
定义 core.hpp:107
std
STL命名空间。
show_image.hpp
cmake_minimum_required(VERSION 2.8)
project(cvvisual_test)
SET(CMAKE_PREFIX_PATH ~/software/opencv/install)
SET(CMAKE_CXX_COMPILER "g++-4.8")
SET(CMAKE_CXX_FLAGS "-std=c++11 -O2 -pthread -Wall -Werror")
# (取消)设置：cmake -DCVV_DEBUG_MODE=OFF ..
OPTION(CVV_DEBUG_MODE "cvvisual-debug-mode" ON)
if(CVV_DEBUG_MODE MATCHES ON)
set(CMAKE_CXX_FLAGS "${CMAKE_CXX_FLAGS} -DCVVISUAL_DEBUGMODE")
endif()
FIND_PACKAGE(OpenCV REQUIRED)
include_directories(${OpenCV_INCLUDE_DIRS})
add_executable(cvvt main.cpp)
target_link_libraries(cvvt
opencv_core opencv_videoio opencv_imgproc opencv_features2d
opencv_cvv
)

解释

  1. 我们可以使用上面的CmakeLists.txt文件和选项CVV_DEBUG_MODE=ON (cmake -DCVV_DEBUG_MODE=ON)编译程序，或者将相应的定义CVVISUAL_DEBUGMODE添加到我们的编译器中（例如，g++ -DCVVISUAL_DEBUGMODE）。
  2. 第一个cvv调用只是显示图像（类似于imshow），并使用imgIdString作为注释。
    cvv::showImage(imgRead, CVVISUAL_LOCATION, imgIdString.c_str());
    图像将添加到可视化调试GUI的概述选项卡中，并且cvv调用将阻塞。
图像

然后可以选择并查看图像。

图像

无论何时想要继续执行代码，即取消阻塞cvv调用，都可以一直继续到下一个cvv调用（Step），一直继续到最后一个cvv调用（*>>*），或者运行应用程序直到它退出（Close）。

我们决定按下绿色的Step按钮。

  1. 接下来的cvv调用用于调试各种滤波操作，即以图片作为输入并返回图片作为输出的操作。
    cvv::debugFilter(imgRead, imgGray, CVVISUAL_LOCATION, "to gray");
    与每个cvv调用一样，您首先会进入概述。
图像

我们决定不关心转换为灰度，并按下Step。

cvv::debugFilter(imgGray, imgGraySmooth, CVVISUAL_LOCATION, "smoothed");

如果打开滤波器调用，您将进入所谓的“DefaultFilterView”。两张图像并排显示，您可以（同步）放大它们。

图像

当您放大到非常高的级别时，每个像素都用其数值进行注释。

图像

我们按下Step两次，查看膨胀后的图像。

cvv::debugFilter(imgEdges, imgEdgesDilated, CVVISUAL_LOCATION, "dilated edges");

显示两张图像的DefaultFilterView

图像

现在我们使用右上角的View选择器并选择“DualFilterView”。我们选择“Changed Pixels”作为过滤器并应用它（中间图像）。

图像

在仔细查看这些图像之后，也许使用了不同的视图、过滤器或其他GUI功能，我们决定让程序运行完毕。因此，我们按下黄色的*>>*按钮。

程序将在

cvv::finalShow();

处阻塞，并显示包含期间传递给cvv的所有内容的概述。

图像

  1. cvv debugDMatch调用用于存在两张图像的情况，每张图像都有一组相互匹配的描述符。

    我们将两张图像、两组关键点及其匹配传递给可视化调试模块。

    cvv::debugDMatch(prevImgGray, prevKeypoints, imgGray, keypoints, matches, CVVISUAL_LOCATION, allMatchIdString.c_str());

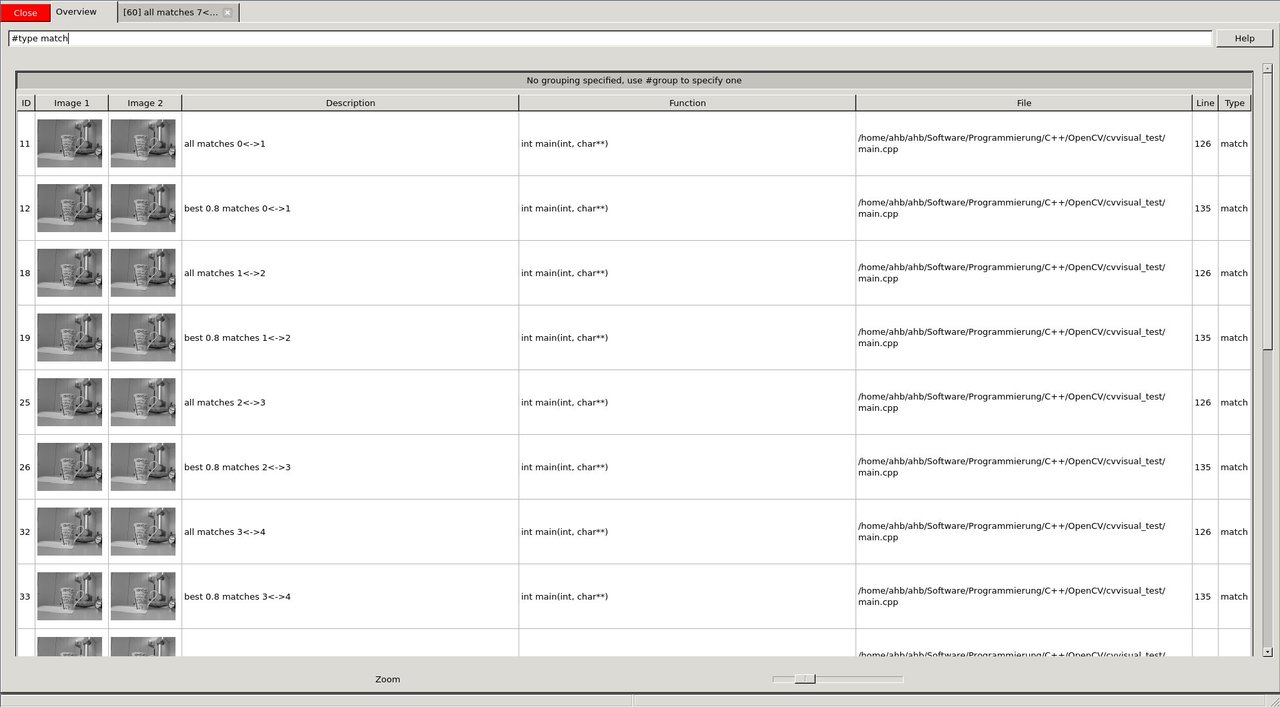

    由于我们想要查看匹配项，因此我们在概述中使用过滤器功能（*#type match*）仅显示匹配调用。

图像

我们想更仔细地查看其中一个，例如调整使用匹配的参数。该视图具有多种显示关键点和匹配项的方式的设置。此外，还有一个鼠标悬停工具提示。

图像

我们看到（可视化调试！）有很多错误匹配。我们决定只应显示70%的匹配项——那些匹配距离最低的70%匹配项。

图像

成功减少了视觉干扰后，我们想要更清楚地看到两幅图像之间发生了什么变化。我们选择“TranslationMatchView”，它以不同的方式显示关键点匹配的位置。

图像

很容易看出，在两张图像之间，杯子向左移动了。

尽管cvv完全是关于交互式地查看计算机视觉错误，但这由一个“RawView”补充，该视图允许查看底层的数值数据。

图像
  1. cvv GUI中包含许多更有用的功能。例如，可以对概述选项卡进行分组。
图像

结果

  • 通过在我们的计算机视觉程序中添加具有表达力的行，我们可以通过不同的可视化方式交互式地调试它。
  • 开发/调试完成后，我们不必删除这些行。我们只需禁用cvv调试（cmake -DCVV_DEBUG_MODE=OFF或不带-DCVVISUAL_DEBUGMODE的g++），我们的程序就可以在没有任何调试开销的情况下运行。

享受计算机视觉的乐趣！
