目标

在本章中，

我们将学习ORB的基础知识。

理论

作为OpenCV爱好者，关于ORB最重要的事情是它来自“OpenCV实验室”。该算法由Ethan Rublee、Vincent Rabaud、Kurt Konolige和Gary R. Bradski在他们2011年的论文ORB: An efficient alternative to SIFT or SURF中提出。正如标题所说，它在计算成本、匹配性能以及最主要的专利方面，是SIFT和SURF的一个很好的替代方案。是的，SIFT和SURF是有专利的，你应该为使用它们付费。但是ORB不是！！！

ORB基本上是FAST关键点检测器和BRIEF描述符的融合，并进行了许多修改以增强性能。首先，它使用FAST找到关键点，然后应用Harris角点度量来找到其中的前N个点。它还使用金字塔来生成多尺度特征。但一个问题是，FAST不计算方向。那么旋转不变性呢？作者提出了以下修改。

它计算以位于中心的角点为中心的图像块的强度加权质心。从该角点到质心的向量方向给出了方向。为了提高旋转不变性，矩的计算使用了x和y，它们应该在半径为\(r\)的圆形区域内，其中\(r\)是图像块的大小。

现在对于描述符，ORB使用BRIEF描述符。但是我们已经看到BRIEF在旋转方面的表现很差。因此，ORB所做的是根据关键点的方向“引导”BRIEF。对于位置\((x_i, y_i)\)处的\(n\)个二元测试的任何特征集，定义一个\(2 \times n\)矩阵\(S\)，它包含这些像素的坐标。然后，使用图像块的方向\(\theta\)，找到其旋转矩阵并将\(S\)旋转以获得引导（旋转）版本\(S_\theta\)。

ORB将角度离散化为\(2 \pi /30\)（12度）的增量，并构建一个预计算BRIEF模式的查找表。只要关键点方向\(\theta\)在视图中保持一致，就会使用正确的点集\(S_\theta\)来计算其描述符。

BRIEF有一个重要的特性，即每个比特特征都有很大的方差，并且均值接近0.5。但是一旦它沿着关键点方向定向，它就会失去这个特性并变得更加分散。高方差使特征更具区分性，因为它对输入做出不同的响应。另一个理想的特性是测试是不相关的，因为这样每个测试都会对结果做出贡献。为了解决所有这些问题，ORB在所有可能的二元测试中运行贪婪搜索，以找到那些具有高方差和接近0.5的均值，以及不相关的测试。结果称为rBRIEF。

对于描述符匹配，使用了改进传统LSH的多探针LSH。该论文称ORB比SURF和SIFT快得多，并且ORB描述符比SURF效果更好。ORB是在低功耗设备中进行全景拼接等的不错选择。

OpenCV中的ORB

与往常一样，我们必须使用函数cv.ORB()或使用feature2d公共接口创建一个ORB对象。它有许多可选参数。最有用的参数是nFeatures，它表示要保留的最大特征数（默认为500），scoreType表示是使用Harris分数还是FAST分数对特征进行排序（默认情况下，是Harris分数）等。另一个参数WTA_K决定了产生定向BRIEF描述符的每个元素的点数。默认情况下是2，即一次选择两个点。在这种情况下，对于匹配，使用NORM_HAMMING距离。如果WTA_K是3或4，需要3或4个点来生成BRIEF描述符，则匹配距离由NORM_HAMMING2定义。

以下是一个简单的代码，展示了ORB的用法。

import numpy as np
import cv2 as cv
from matplotlib import pyplot as plt

img = cv.imread('simple.jpg', cv.IMREAD_GRAYSCALE)

# 初始化 ORB 检测器
orb = cv.ORB_create()

# 使用ORB找到关键点
kp = orb.detect(img,None)

# 使用ORB计算描述符
kp, des = orb.compute(img, kp)

# 仅绘制关键点的位置，不绘制大小和方向
img2 = cv.drawKeypoints(img, kp, None, color=(0,255,0), flags=0)
plt.imshow(img2), plt.show()

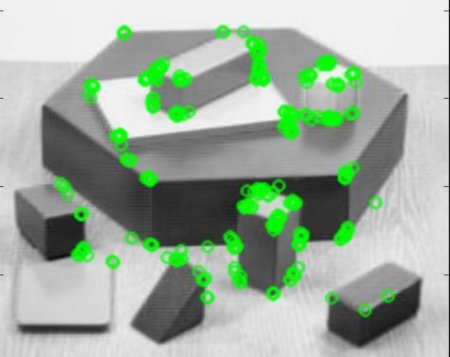

请参阅下面的结果


ORB特征匹配，我们将在另一章中进行。

附加资源

Ethan Rublee, Vincent Rabaud, Kurt Konolige, Gary R. Bradski: ORB: An efficient alternative to SIFT or SURF. ICCV 2011: 2564-2571.
