目标

在本教程中，您将学习如何使用 F 变换进行图像修复。它包含

背后的基本理论，
三种不同的算法。

简介

本教程的目标是展示逆 F 变换可以用于图像重建。图像重建是指重建损坏的图像，其中损坏包括原始图像中不包含的所有内容。它可以是噪声、文本、划痕等。建议借助近似技术解决重建问题。这意味着我们将寻找一个近似图像，该图像与给定图像接近，同时不包含我们认为是损坏的部分。此任务称为图像修复。

模糊变换应用

正如我在之前的教程中展示的，F 变换是一种模糊数学工具，在图像处理中非常有用。让我重写公式，并使用之前引入的内核 \(g\)

\[ F^0_{kl}=\frac{\sum_{x=0}^{2h+1}\sum_{y=0}^{2h+1} \iota_{kl}(x,y) g(x,y)}{\sum_{x=0}^{2h+1}\sum_{y=0}^{2h+1} g(x,y)}, \]

其中 \(\iota_{kl} \subset I\) 以像素 \((k \cdot h,l \cdot h)\) 为中心，\(g\) 是内核。为了进行图像处理，使用二值掩码 \(S\) 如下

\[ g^s_{kl} = g \circ s_{kl} \]

其中 \(s_{k,l} \subset S\)。掩码 \(S\) 的子区域 \(s\) 对应于图像 \(I\) 的子区域 \(\iota\)。运算符 \(\circ\) 是逐元素矩阵乘法（Hadamard 积）。公式更新为

\[ F^0_{kl}=\frac{\sum_{x=0}^{2h+1}\sum_{y=0}^{2h+1} \iota_{kl}(x,y) g^s(x,y)}{\sum_{x=0}^{2h+1}\sum_{y=0}^{2h+1} g^s(x,y)}. \]

更多详细信息可以在相关论文中找到。

代码

/* 示例 - 图像修复
* 目标是使用 F 变换应用图像修复
* 在图像 "input.png" 上。图像已损坏
* 通过各种类型的损坏
 *
* input1 = 图像 & mask1
* input2 = 图像 & mask2
* input3 = 图像 & mask3
 *
* 三种算法 "ft::ONE_STEP", "ft::MULTI_STEP"
* 和 "ft::ITERATIVE" 在
* 适当的损坏类型上进行演示。
 *
* ft::ONE_STEP
* "output1_inpaint.png": input1, mask1
 *
* ft::MULTI_STEP
* "output2_inpaint.png": input2, mask2
* "output3_inpaint.png": input3, mask3
 *
* ft::ITERATIVE
* "output4_inpaint.png": input3, mask3
 *
* 半径为 2 的线性内核用于所有
* 示例。
 */

#include "opencv2/core.hpp"
#include "opencv2/highgui.hpp"
#include "opencv2/fuzzy.hpp"

using namespace std;
using namespace cv;

int main(void)
{
    // 输入图像
    Mat I = imread("input.png");

    // 各种掩码
    Mat mask1 = imread("mask1.png", IMREAD_GRAYSCALE);
    Mat mask2 = imread("mask2.png", IMREAD_GRAYSCALE);
    Mat mask3 = imread("mask3.png", IMREAD_GRAYSCALE);

    // 应用损坏
    Mat input1, input2, input3;

I.copyTo(input1, mask1);
I.copyTo(input2, mask2);
I.copyTo(input3, mask3);

    // 使用各种算法进行修复
    Mat output1, output2, output3, output4;

ft::inpaint(input1, mask1, output1, 2, ft::LINEAR, ft::ONE_STEP);
ft::inpaint(input2, mask2, output2, 2, ft::LINEAR, ft::MULTI_STEP);
ft::inpaint(input3, mask3, output3, 2, ft::LINEAR, ft::MULTI_STEP);
ft::inpaint(input3, mask3, output4, 2, ft::LINEAR, ft::ITERATIVE);

    // 保存输出
imwrite("output1_inpaint.png", output1);
imwrite("output2_inpaint.png", output2);
imwrite("output3_inpaint.png", output3);
imwrite("output4_inpaint.png", output4);

    // 保存损坏的输入以进行比较
imwrite("input1.png", input1);
imwrite("input2.png", input2);
imwrite("input3.png", input3);

    return 0;
}

说明

下面的示例演示了图像修复的用法。使用相同的输入和三种不同类型的损坏创建三个人工图像。在实际使用中，输入图像将已呈现，但在这里我们自己创建了它。

首先，我们必须加载我们的图像和用于人工损坏创建的三个掩码。

// 输入图像
Mat I = imread("input.png");

// 各种掩码
Mat mask1 = imread("mask1.png", IMREAD_GRAYSCALE);
Mat mask2 = imread("mask2.png", IMREAD_GRAYSCALE);
Mat mask3 = imread("mask3.png", IMREAD_GRAYSCALE);

请注意，掩码必须加载为 IMREAD_GRAYSCALE。

在下一步中，掩码用于损坏我们的输入图像。

// 应用损坏
Mat input1, input2, input3;

I.copyTo(input1, mask1);
I.copyTo(input2, mask2);
I.copyTo(input3, mask3);

使用掩码，我们在相同的输入图像上应用了三种不同类型的损坏。这是结果。

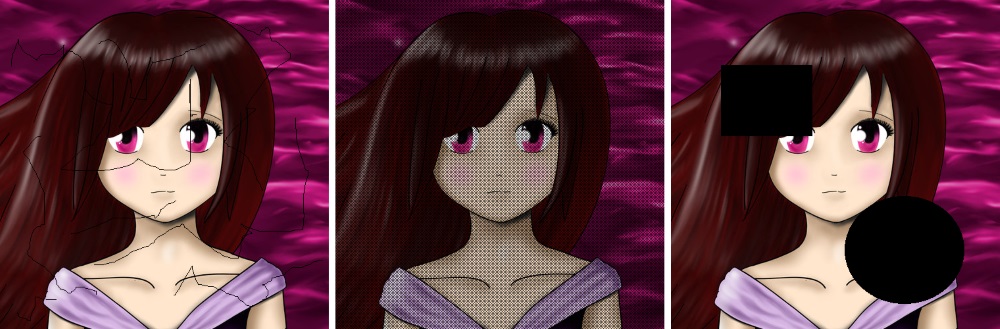

input1、input2 和 input3

不要忘记，在实际使用中，图像 input1、input2 和 input3 是自然创建的，并直接用作输入。

接下来是输出图像的声明。在以下几行中，应用了图像修复的方法。让我逐一解释三种不同的算法。

第一个是 ONE_STEP。

ft::inpaint(input1, mask1, output1, 2, ft::LINEAR, ft::ONE_STEP);

ONE_STEP 算法简单地计算直接 F 变换，使用半径为 2 的内核（如方法调用中指定）忽略损坏的部分。逆 F 变换使用来自附近组件的值填充缺失区域。由您决定选择足够大的半径。

第二个是 MULTI_STEP。

ft::inpaint(input2, mask2, output2, 2, ft::LINEAR, ft::MULTI_STEP);

ft::inpaint(input3, mask3, output3, 2, ft::LINEAR, ft::MULTI_STEP);

MULTI_STEP 算法的工作方式相同，但如果发现半径不足，则会自动增加定义的半径（在本例中为 2）。如果您想填充孔，但不确定需要多大的半径，您可以选择 MULTI_STEP，让计算机来决定。将找到可能的最小值。

最后一个是 ITERATIVE。

ft::inpaint(input3, mask3, output4, 2, ft::LINEAR, ft::ITERATIVE);

在大多数情况下，最佳选择是 ITERATIVE。这种处理方式对小类型的损坏使用基本函数的小半径，对较大的孔使用较大的半径。

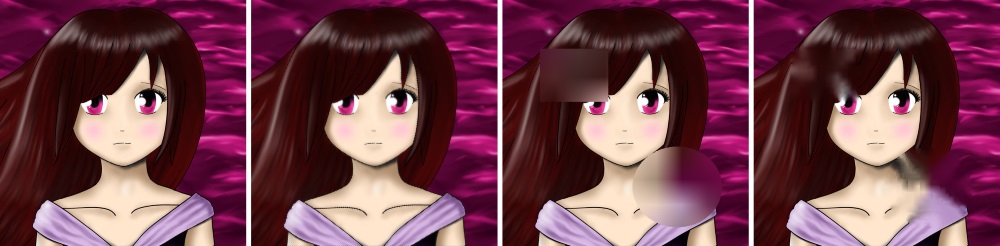

output1 (ONE_STEP)、output2 (MULTI_STEP)、output3 (MULTI_STEP)、output4 (ITERATIVE)
