目标
简单阈值处理
这里，事情很简单。对于每个像素，应用相同的阈值。如果像素值小于或等于阈值，则将其设置为 0，否则将其设置为最大值。函数 cv.threshold 用于应用阈值处理。第一个参数是源图像，应该是灰度图像。第二个参数是用于对像素值进行分类的阈值。第三个参数是分配给超过阈值的像素值的最大值。OpenCV 提供了不同类型的阈值处理，由函数的第四个参数给出。如上所述的基本阈值处理是通过使用类型 cv.THRESH_BINARY 完成的。所有简单的阈值处理类型都是
有关差异，请参阅类型的文档。
该方法返回两个输出。第一个是使用的阈值，第二个输出是阈值图像。

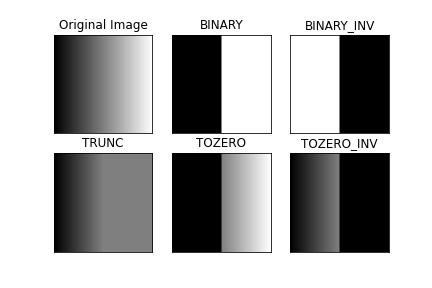

此代码比较了不同的简单阈值处理类型
import cv2 as cv
import numpy as np
from matplotlib import pyplot as plt
img =
cv.imread(
'gradient.png', cv.IMREAD_GRAYSCALE)
assert img is not None, "无法读取文件，请检查 os.path.exists()"
ret,thresh2 =
cv.threshold(img,127,255,cv.THRESH_BINARY_INV)
ret,thresh5 =
cv.threshold(img,127,255,cv.THRESH_TOZERO_INV)
titles = ['原始图像','BINARY','BINARY_INV','TRUNC','TOZERO','TOZERO_INV']
images = [img, thresh1, thresh2, thresh3, thresh4, thresh5]
for i in range(6)
plt.subplot(2,3,i+1),plt.imshow(images[i],'gray',vmin=0,vmax=255)
plt.title(titles[i])
plt.xticks([]),plt.yticks([])
plt.show()
CV_EXPORTS_W Mat imread(const String &filename, int flags=IMREAD_COLOR_BGR)
从文件加载图像。
double threshold(InputArray src, OutputArray dst, double thresh, double maxval, int type)
对每个数组元素应用固定级别的阈值。
- 注意
- 为了绘制多张图像，我们使用了 plt.subplot() 函数。请查看 matplotlib 文档以获取更多详细信息。
代码产生了这个结果
自适应阈值处理
在前一节中，我们使用一个全局值作为阈值。但这可能并不适用于所有情况，例如，如果图像在不同区域具有不同的光照条件。在这种情况下，自适应阈值处理可以提供帮助。在这里，该算法基于像素周围的小区域确定像素的阈值。因此，我们为同一图像的不同区域获得不同的阈值，这为具有不同光照的图像提供了更好的结果。
除了上述参数之外，方法 cv.adaptiveThreshold 接受三个输入参数
adaptiveMethod 决定了如何计算阈值
blockSize 确定邻域区域的大小，C 是从邻域像素的平均值或加权和中减去的常数。

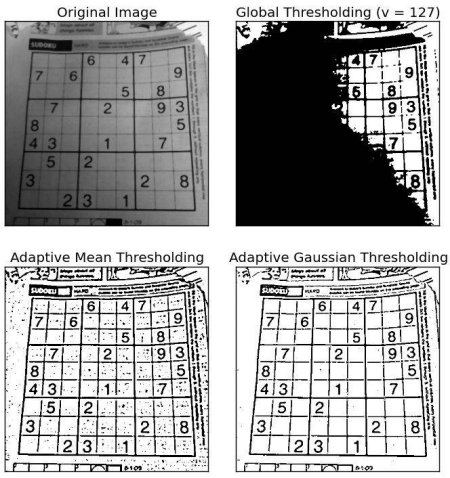

下面的代码比较了全局阈值处理和自适应阈值处理，用于具有不同光照的图像
import cv2 as cv
import numpy as np
from matplotlib import pyplot as plt
img =
cv.imread(
'sudoku.png', cv.IMREAD_GRAYSCALE)
assert img is not None, "无法读取文件，请检查 os.path.exists()"
cv.THRESH_BINARY,11,2)
cv.THRESH_BINARY,11,2)
titles = ['原始图像', '全局阈值处理 (v = 127)',
'自适应均值阈值处理', '自适应高斯阈值处理']
images = [img, th1, th2, th3]
for i in range(4)
plt.subplot(2,2,i+1),plt.imshow(images[i],'gray')
plt.title(titles[i])
plt.xticks([]),plt.yticks([])
plt.show()
void medianBlur(InputArray src, OutputArray dst, int ksize)
使用中值滤波器模糊图像。
void adaptiveThreshold(InputArray src, OutputArray dst, double maxValue, int adaptiveMethod, int thresholdType, int blockSize, double C)
对数组应用自适应阈值。
结果
Otsu 的二值化
在全局阈值处理中，我们使用任意选择的值作为阈值。相反，Otsu 的方法避免了选择一个值，并自动确定它。
考虑一个只有两个不同图像值的图像（双峰图像），其中直方图将只包含两个峰值。一个好的阈值将位于这两个值的中间。类似地，Otsu 的方法从图像直方图中确定最佳全局阈值。
为了做到这一点，使用 cv.threshold() 函数，其中 cv.THRESH_OTSU 作为额外的标志传递。阈值可以任意选择。然后，该算法找到最佳阈值，该阈值作为第一个输出返回。

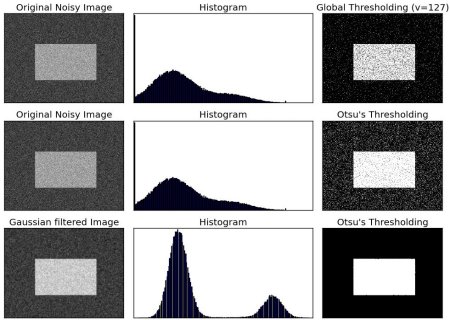

查看下面的示例。输入图像是一个嘈杂的图像。在第一种情况下，应用了值为 127 的全局阈值处理。在第二种情况下，直接应用了 Otsu 的阈值处理。在第三种情况下，首先用 5x5 高斯核过滤图像以去除噪声，然后应用 Otsu 阈值处理。看看噪声过滤如何改善结果。
import cv2 as cv
import numpy as np
from matplotlib import pyplot as plt
img =
cv.imread(
'noisy2.png', cv.IMREAD_GRAYSCALE)
assert img is not None, "无法读取文件，请检查 os.path.exists()"
ret2,th2 =
cv.threshold(img,0,255,cv.THRESH_BINARY+cv.THRESH_OTSU)
ret3,th3 =
cv.threshold(blur,0,255,cv.THRESH_BINARY+cv.THRESH_OTSU)
images = [img, 0, th1,
img, 0, th2,
blur, 0, th3]
titles = ['原始噪声图像','直方图','全局阈值处理 (v=127)',
'原始噪声图像','直方图',"Otsu 的阈值处理",
'高斯滤波图像','直方图',"Otsu 的阈值处理"]
for i in range(3)
plt.subplot(3,3,i*3+1),plt.imshow(images[i*3],'gray')
plt.title(titles[i*3]), plt.xticks([]), plt.yticks([])
plt.subplot(3,3,i*3+2),plt.hist(images[i*3].ravel(),256)
plt.title(titles[i*3+1]), plt.xticks([]), plt.yticks([])
plt.subplot(3,3,i*3+3),plt.imshow(images[i*3+2],'gray')
plt.title(titles[i*3+2]), plt.xticks([]), plt.yticks([])
plt.show()
void GaussianBlur(InputArray src, OutputArray dst, Size ksize, double sigmaX, double sigmaY=0, int borderType=BORDER_DEFAULT, AlgorithmHint hint=cv::ALGO_HINT_DEFAULT)
使用高斯滤波器模糊图像。
结果
Otsu 的二值化是如何工作的？
本节演示了 Otsu 二值化的 Python 实现，以显示它的实际工作方式。如果您不感兴趣，可以跳过此部分。
由于我们正在处理双峰图像，Otsu 的算法尝试找到一个阈值 (t)，该阈值最小化由以下关系给出的加权类内方差
\[\sigma_w^2(t) = q_1(t)\sigma_1^2(t)+q_2(t)\sigma_2^2(t)\]
其中
\[q_1(t) = \sum_{i=1}^{t} P(i) \quad \& \quad q_2(t) = \sum_{i=t+1}^{I} P(i)\]
\[\mu_1(t) = \sum_{i=1}^{t} \frac{iP(i)}{q_1(t)} \quad \& \quad \mu_2(t) = \sum_{i=t+1}^{I} \frac{iP(i)}{q_2(t)}\]
\[\sigma_1^2(t) = \sum_{i=1}^{t} [i-\mu_1(t)]^2 \frac{P(i)}{q_1(t)} \quad \& \quad \sigma_2^2(t) = \sum_{i=t+1}^{I} [i-\mu_2(t)]^2 \frac{P(i)}{q_2(t)}\]
它实际上找到了一个位于两个峰之间的 t 值，这样两个类的方差都最小。它可以简单地用 Python 实现如下
img =
cv.imread(
'noisy2.png', cv.IMREAD_GRAYSCALE)
assert img is not None, "无法读取文件，请检查 os.path.exists()"
hist_norm = hist.ravel()/hist.sum()
Q = hist_norm.cumsum()
bins = np.arange(256)
fn_min = np.inf
thresh = -1
for i in range(1,256)
p1,p2 = np.hsplit(hist_norm,[i])
q1,q2 = Q[i],Q[255]-Q[i]
if q1 < 1.e-6 or q2 < 1.e-6
continue
b1,b2 = np.hsplit(bins,[i])
m1,m2 = np.sum(p1*b1)/q1, np.sum(p2*b2)/q2
v1,v2 = np.sum(((b1-m1)**2)*p1)/q1,np.sum(((b2-m2)**2)*p2)/q2
fn = v1*q1 + v2*q2
if fn < fn_min
fn_min = fn
thresh = i
ret, otsu =
cv.threshold(blur,0,255,cv.THRESH_BINARY+cv.THRESH_OTSU)
print( "{}".format(thresh,ret) )
void calcHist(const Mat *images, int nimages, const int *channels, InputArray mask, OutputArray hist, int dims, const int *histSize, const float **ranges, bool uniform=true, bool accumulate=false)
计算一组数组的直方图。
额外资源
- 数字图像处理，Rafael C. Gonzalez
练习
- Otsu 的二值化有一些优化可用。您可以搜索并实现它。
