作为调色板的轨迹栏

目标

• 学习将滑动条绑定到 OpenCV 窗口
• 你将学习这些函数：cv.getTrackbarPos(), cv.createTrackbar() 等。

代码演示

在这里，我们将创建一个简单的应用程序，显示您指定的颜色。 您有一个显示颜色的窗口和三个滑动条来指定每个 B、G、R 颜色。 您滑动滑动条，窗口颜色也会相应地改变。 默认情况下，初始颜色将设置为黑色。

对于 cv.createTrackbar() 函数，第一个参数是滑动条的名称，第二个参数是它所附加的窗口名称，第三个参数是默认值，第四个参数是最大值，第五个参数是每次滑动条值更改时执行的回调函数。 回调函数始终有一个默认参数，即滑动条的位置。 在我们的例子中，函数什么也不做，所以我们简单地传递。

滑动条的另一个重要应用是用作按钮或开关。 默认情况下，OpenCV 没有按钮功能。 因此，您可以使用滑动条来获得此类功能。 在我们的应用程序中，我们创建了一个开关，应用程序仅在开关打开时才起作用，否则屏幕始终为黑色。

import numpy as np
import cv2 as cv

def nothing(x)
    pass

# 创建一个黑色图像，一个窗口
img = np.zeros((300,512,3), np.uint8)
cv.namedWindow('image')

# 创建用于颜色更改的滑动条
cv.createTrackbar('R','image',0,255,nothing)

cv.createTrackbar('G','image',0,255,nothing)
cv.createTrackbar('B','image',0,255,nothing)

# 创建用于 ON/OFF 功能的开关
switch = '0 : OFF \n1 : ON'
cv.createTrackbar(switch, 'image',0,1,nothing)

while(1)
    cv.imshow('image',img)
k = cv.waitKey(1) & 0xFF
    if k == 27
        break

    # 获取四个滑动条的当前位置
r = cv.getTrackbarPos('R','image')
g = cv.getTrackbarPos('G','image')
b = cv.getTrackbarPos('B','image')
s = cv.getTrackbarPos(switch,'image')

    if s == 0
img[:] = 0
    else:
img[:] = [b,g,r]

cv.destroyAllWindows()

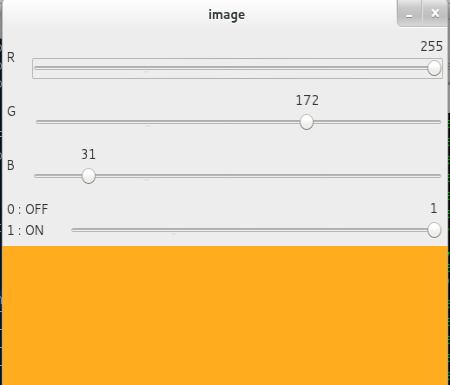

该应用程序的屏幕截图如下所示


练习

1. 创建一个具有可调节颜色和画笔半径的绘画应用程序，使用滑动条。 对于绘图，请参阅之前关于鼠标处理的教程。
