目标

我们将理解光流的概念，以及使用 Lucas-Kanade 方法进行光流估计。
我们将使用 cv.calcOpticalFlowPyrLK() 等函数来跟踪视频中的特征点。

光流

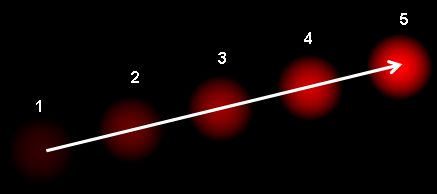

光流是由于物体或相机的运动，在两个连续帧之间图像物体表观运动的模式。它是一个 2D 向量场，其中每个向量都是一个位移向量，显示了点从第一帧到第二帧的运动。考虑下面的图像（图片由维基百科关于光流的文章提供）。


它显示了一个球在 5 个连续帧中的运动。箭头显示了它的位移向量。光流在许多领域都有应用，例如：

从运动中恢复结构
视频压缩
视频稳定 ...

光流基于以下几个假设：

对象的像素强度在连续帧之间不会改变。
相邻像素具有相似的运动。

考虑第一帧中的像素 \(I(x,y,t)\) (注意这里添加了一个新的维度，时间。之前我们只处理图像，所以不需要时间)。它在 \(dt\) 时间后的下一帧中移动了 \((dx,dy)\) 的距离。所以由于这些像素是相同的，并且强度没有改变，我们可以说：

\[I(x,y,t) = I(x+dx, y+dy, t+dt)\]

然后对右侧进行泰勒级数近似，删除共同项并除以 \(dt\) 以得到以下等式：

\[f_x u + f_y v + f_t = 0 \;\]

其中

\[f_x = \frac{\partial f}{\partial x} \; ; \; f_y = \frac{\partial f}{\partial y}\]

\[u = \frac{dx}{dt} \; ; \; v = \frac{dy}{dt}\]

上面的等式称为光流方程。其中，我们可以找到 \(f_x\) 和 \(f_y\)，它们是图像梯度。类似地，\(f_t\) 是沿时间的梯度。但是 \((u,v)\) 是未知的。我们无法用两个未知变量求解这一个方程。因此，提供了几种解决这个问题的方法，其中一种是 Lucas-Kanade 方法。

Lucas-Kanade 方法

我们之前已经看到一个假设，即所有相邻像素将具有相似的运动。 Lucas-Kanade 方法在点周围取一个 3x3 的patch。所以所有 9 个点都有相同的运动。我们可以为这 9 个点找到 \((f_x, f_y, f_t)\)。所以现在我们的问题变成了求解 9 个具有两个未知变量的方程，这是一个超定问题。使用最小二乘拟合方法可以获得更好的解决方案。下面是最终的解决方案，这是一个二元二方程问题，通过求解得到解决方案。

\[\begin{bmatrix} u \\ v \end{bmatrix} = \begin{bmatrix} \sum_{i}{f_{x_i}}^2 & \sum_{i}{f_{x_i} f_{y_i} } \\ \sum_{i}{f_{x_i} f_{y_i}} & \sum_{i}{f_{y_i}}^2 \end{bmatrix}^{-1} \begin{bmatrix} - \sum_{i}{f_{x_i} f_{t_i}} \\ - \sum_{i}{f_{y_i} f_{t_i}} \end{bmatrix}\]

（检查逆矩阵与 Harris 角点检测器的相似性。它表示角点是更好的跟踪点。）

所以从用户的角度来看，想法很简单，我们给出一些要跟踪的点，我们会收到这些点的光流向量。但是，仍然存在一些问题。到目前为止，我们一直在处理小动作。所以当有大动作时它会失败。所以我们再次使用金字塔。当我们在金字塔中向上移动时，小动作会被移除，大动作会变成小动作。所以在那里应用 Lucas-Kanade 方法，我们得到光流以及尺度。

OpenCV.js 中的 Lucas-Kanade 光流

我们使用以下函数： cv.calcOpticalFlowPyrLK (prevImg, nextImg, prevPts, nextPts, status, err, winSize = new cv.Size(21, 21), maxLevel = 3, criteria = new cv.TermCriteria(cv.TermCriteria_COUNT+ cv.TermCriteria_EPS, 30, 0.01), flags = 0, minEigThreshold = 1e-4)。

参数

prevImg	第一个 8 位输入图像或由 buildOpticalFlowPyramid 构建的金字塔。
nextImg	第二个输入图像或与 prevImg 大小和类型相同的金字塔。
prevPts	需要找到流的 2D 点向量；点坐标必须是单精度浮点数。
nextPts	输出 2D 点向量（具有单精度浮点坐标），包含第二个图像中输入特征的计算出的新位置；当传递 cv.OPTFLOW_USE_INITIAL_FLOW 标志时，该向量的大小必须与输入相同。
status	输出状态向量（无符号字符）；如果已找到相应特征的流，则向量的每个元素都设置为 1，否则设置为 0。
err	输出错误向量；向量的每个元素都设置为相应特征的错误，错误的类型可以在 flags 参数中设置；如果未找到流，则未定义错误（使用 status 参数查找此类情况）。
winSize	每个金字塔级别的搜索窗口大小。
maxLevel	基于 0 的最大金字塔级别数；如果设置为 0，则不使用金字塔（单层），如果设置为 1，则使用两层，依此类推；如果金字塔传递给输入，则算法将使用与金字塔一样多的级别，但不超过 maxLevel。
criteria	参数，指定迭代搜索算法的终止标准（在指定的 criteria.maxCount 最大迭代次数之后，或者当搜索窗口移动小于 criteria.epsilon 时。
flags	操作标志 cv.OPTFLOW_USE_INITIAL_FLOW 使用存储在 nextPts 中的初始估计；如果未设置该标志，则 prevPts 将复制到 nextPts 并被视为初始估计。 cv.OPTFLOW_LK_GET_MIN_EIGENVALS 使用最小特征值作为错误度量（参见 minEigThreshold 描述）；如果未设置该标志，则原始点和移动点周围的patches之间的 L1 距离，除以窗口中的像素数，用作错误度量。
minEigThreshold	该算法计算光流方程的 2x2 正态矩阵的最小特征值，除以窗口中的像素数；如果此值小于 minEigThreshold，则会滤除相应的特征，并且不会处理其流，因此可以消除坏点并提高性能。

尝试一下

（此代码不检查下一个关键点是否正确。所以即使任何特征点在图像中消失，光流也有可能找到看起来接近它的下一个点。所以实际上，对于鲁棒的跟踪，应该在特定的时间间隔检测角点。）

OpenCV.js 中的稠密光流

Lucas-Kanade 方法计算稀疏特征集的光流（在我们的示例中，是使用 Shi-Tomasi 算法检测到的角点）。OpenCV.js 提供了另一种算法来找到稠密光流。它计算帧中所有点的光流。它基于 Gunnar Farneback 的算法，该算法在 Gunnar Farneback 于 2003 年发表的“基于多项式展开的双帧运动估计”中进行了解释。

我们使用以下函数： cv.calcOpticalFlowFarneback (prev, next, flow, pyrScale, levels, winsize, iterations, polyN, polySigma, flags)

参数

prev	第一个 8 位单通道输入图像。
next （下一个）	与 prev 相同大小和类型的第二个输入图像。
flow	计算出的流图像，其大小与 prev 相同，类型为 CV_32FC2。
pyrScale	参数，指定用于构建每个图像的金字塔的图像比例（<1）； pyrScale=0.5 表示经典金字塔，其中每个下一层都比前一层小两倍。
levels	金字塔层数，包括初始图像； levels=1 表示不创建额外的层，只使用原始图像。
winsize	平均窗口大小；较大的值会增加算法对图像噪声的鲁棒性，并为快速运动检测提供更多机会，但会产生更模糊的运动场。
iterations	算法在每个金字塔级别执行的迭代次数。
polyN	用于在每个像素中找到多项式展开的像素邻域的大小；较大的值意味着图像将以更平滑的表面近似，从而产生更鲁棒的算法和更模糊的运动场，通常 polyN =5 或 7。
polySigma	高斯函数的标准差，用于平滑用作多项式展开基础的导数；对于 polyN=5，可以设置 polySigma=1.1，对于 polyN=7，一个好的值是 polySigma=1.5。
flags	可以是以下组合的操作标志 cv.OPTFLOW_USE_INITIAL_FLOW 使用输入流作为初始流近似。 cv.OPTFLOW_FARNEBACK_GAUSSIAN 使用高斯 𝚠𝚒𝚗𝚜𝚒𝚣𝚎×𝚠𝚒𝚗𝚜𝚒𝚣𝚎 滤波器代替相同大小的盒子滤波器进行光流估计；通常，此选项比使用盒子滤波器提供 z 更准确的流，但代价是速度较低；通常，高斯窗口的 winsize 应设置为更大的值，以实现相同的鲁棒性水平。
