哈里斯角点检测

目标

在本章中，

• 我们将理解哈里斯角点检测背后的概念。
• 我们将看到以下函数：cv.cornerHarris()，cv.cornerSubPix()

理论

在上一章中，我们看到角点是图像中所有方向上的强度变化都很大的区域。Chris Harris & Mike Stephens 在他们 1988 年发表的论文 A Combined Corner and Edge Detector 中，对寻找这些角点进行了早期的尝试，因此现在被称为哈里斯角点检测器。他将这个简单的想法转化为了数学形式。它基本上是找到所有方向上位移 \((u,v)\) 的强度差异。这可以表达如下

\[E(u,v) = \sum_{x,y} \underbrace{w(x,y)}_\text{窗口函数} \, [\underbrace{I(x+u,y+v)}_\text{位移后的强度}-\underbrace{I(x,y)}_\text{强度}]^2\]

窗口函数可以是矩形窗口或高斯窗口，它们为窗口下的像素赋予权重。

我们必须最大化这个函数 \(E(u,v)\) 以进行角点检测。这意味着我们必须最大化第二项。对上述方程应用泰勒展开并使用一些数学步骤（请参考您喜欢的任何标准教科书以获取完整的推导），我们得到最终方程为

\[E(u,v) \approx \begin{bmatrix} u & v \end{bmatrix} M \begin{bmatrix} u \\ v \end{bmatrix}\]

其中

\[M = \sum_{x,y} w(x,y) \begin{bmatrix}I_x I_x & I_x I_y \\ I_x I_y & I_y I_y \end{bmatrix}\]

这里，\(I_x\) 和 \(I_y\) 分别是 x 和 y 方向的图像导数。（这些可以使用 cv.Sobel() 轻松找到）。

然后是主要部分。在此之后，他们创建了一个分数，基本上是一个方程，用于确定一个窗口是否可以包含一个角点。

\[R = \det(M) - k(\operatorname{trace}(M))^2\]

其中

• \(\det(M) = \lambda_1 \lambda_2\)
• \(\operatorname{trace}(M) = \lambda_1 + \lambda_2\)
• \(\lambda_1\) 和 \(\lambda_2\) 是 \(M\) 的特征值

因此，这些特征值的大小决定了一个区域是角点、边缘还是平坦区域。

• 当 \(|R|\) 很小时，即当 \(\lambda_1\) 和 \(\lambda_2\) 很小时，该区域是平坦的。
• 当 \(R<0\) 时，即当 \(\lambda_1 >> \lambda_2\) 或反之亦然时，该区域是边缘。
• 当 \(R\) 很大时，即当 \(\lambda_1\) 和 \(\lambda_2\) 都很大且 \(\lambda_1 \sim \lambda_2\) 时，该区域是角点。

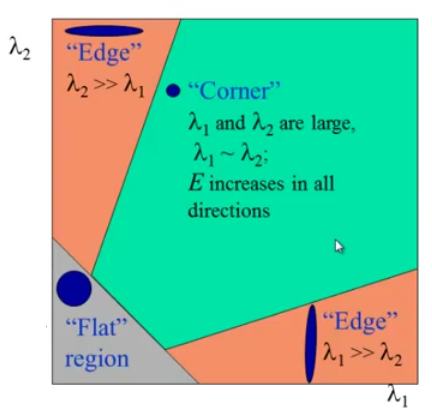

可以用一张漂亮的图片表示如下


因此，哈里斯角点检测的结果是一个具有这些分数的灰度图像。对一个合适的分数进行阈值处理可以得到图像中的角点。我们将用一个简单的图像来完成它。

OpenCV 中的哈里斯角点检测器

OpenCV 具有函数 cv.cornerHarris() 用于此目的。它的参数是

• img - 输入图像。它应该是灰度和 float32 类型。
• blockSize - 这是用于角点检测的邻域大小
• ksize - 所使用的 Sobel 导数的孔径参数。
• k - 方程中哈里斯检测器的自由参数。

请参见下面的示例

import numpy as np
import cv2 as cv

filename = 'chessboard.png'
img = cv.imread(filename)
gray = cv.cvtColor(img,cv.COLOR_BGR2GRAY)

gray = np.float32(gray)
dst = cv.cornerHarris(gray,2,3,0.04)

#为了标记角点，结果被膨胀，这并不重要
dst = cv.dilate(dst,None)

# 阈值为一个最佳值，它可能因图像而异。
img[dst>0.01*dst.max()]=[0,0,255]

cv.imshow('dst',img)
if cv.waitKey(0) & 0xff == 27
    cv.destroyAllWindows()

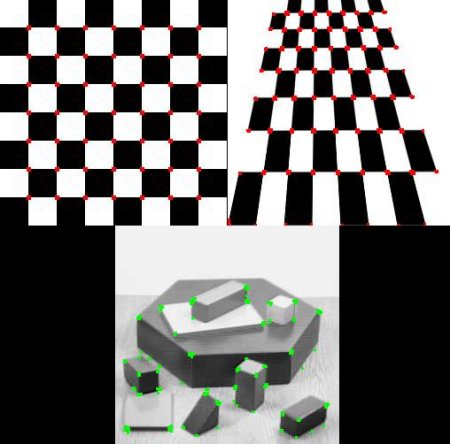

以下是三个结果


亚像素精度的角点

有时，您可能需要以最大精度找到角点。OpenCV 提供了一个函数 cv.cornerSubPix()，它可以进一步细化检测到的角点，达到亚像素精度。下面是一个例子。像往常一样，我们需要先找到哈里斯角点。然后我们将这些角点的质心（一个角点可能有很多像素，我们取它们的质心）传递给它来细化它们。哈里斯角点用红色像素标记，细化的角点用绿色像素标记。对于这个函数，我们必须定义何时停止迭代的标准。我们在指定的迭代次数后或达到一定的精度后停止它，以先发生者为准。我们还需要定义它搜索角点的邻域大小。

import numpy as np
import cv2 as cv

filename = 'chessboard2.jpg'
img = cv.imread(filename)
gray = cv.cvtColor(img,cv.COLOR_BGR2GRAY)

# 查找哈里斯角点
gray = np.float32(gray)
dst = cv.cornerHarris(gray,2,3,0.04)
dst = cv.dilate(dst,None)
ret, dst = cv.threshold(dst,0.01*dst.max(),255,0)
dst = np.uint8(dst)

# 查找质心
ret, labels, stats, centroids = cv.connectedComponentsWithStats(dst)

# 定义停止和细化角点的标准
criteria = (cv.TERM_CRITERIA_EPS + cv.TERM_CRITERIA_MAX_ITER, 100, 0.001)
corners = cv.cornerSubPix(gray,np.float32(centroids),(5,5),(-1,-1),criteria)

# 现在绘制它们
res = np.hstack((centroids,corners))
res = np.int0(res)
img[res[:,1],res[:,0]]=[0,0,255]
img[res[:,3],res[:,2]] = [0,255,0]

cv.imwrite('subpixel5.png',img)

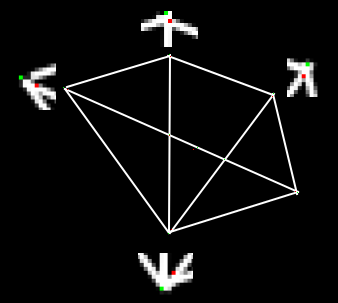

下面是结果，其中一些重要的位置显示在缩放的窗口中以进行可视化
