目标

在本章中，我们将学习关于直方图反向投影。

理论

它是由Michael J. Swain , Dana H. Ballard在他们的论文通过颜色直方图索引中提出的。

用简单的词语来说，它实际上是什么？ 它用于图像分割或在图像中查找感兴趣的对象。简单来说，它创建了一个与输入图像大小相同（但单通道）的图像，其中每个像素对应于该像素属于我们对象的概率。更简单地说，输出图像中我们感兴趣的对象将比其余部分更白。嗯，这是一个直观的解释。（我不能让它更简单了）。直方图反向投影与 CamShift 算法等一起使用。

我们如何做到这一点？ 我们创建一个包含我们感兴趣对象的图像的直方图（在我们的例子中，是地面，离开的玩家和其他东西）。为了获得更好的结果，对象应该尽可能地填充图像。并且颜色直方图优于灰度直方图，因为对象的颜色是定义对象比其灰度强度更好的方法。然后，我们将此直方图“反向投影”到我们需要查找对象的测试图像上，换句话说，我们计算每个像素属于地面的概率并显示它。通过适当的阈值处理，得到的输出仅仅是地面。

Numpy 中的算法

首先，我们需要计算我们需要查找的对象（记为“M”）和我们将要搜索的图像（记为“I”）的颜色直方图。
import numpy as np

import cv2 as cvfrom matplotlib import pyplot as plt

#roi 是我们需要找到的对象或对象区域

roi = cv.imread('rose_red.png')

assert roi is not None, "无法读取文件，请检查 os.path.exists()"

hsv = cv.cvtColor(roi,cv.COLOR_BGR2HSV)

#target 是我们搜索的图像

target = cv.imread('rose.png')

assert target is not None, "无法读取文件，请检查 os.path.exists()"

hsvt = cv.cvtColor(target,cv.COLOR_BGR2HSV)

# 使用 calcHist 找到直方图。也可以使用 np.histogram2d

M = cv.calcHist([hsv],[0, 1], None, [180, 256], [0, 180, 0, 256] )

I = cv.calcHist([hsvt],[0, 1], None, [180, 256], [0, 180, 0, 256] )

cv::imread
CV_EXPORTS_W Mat imread(const String &filename, int flags=IMREAD_COLOR_BGR)
从文件加载图像。

cv::cvtColor
void cvtColor(InputArray src, OutputArray dst, int code, int dstCn=0, AlgorithmHint hint=cv::ALGO_HINT_DEFAULT)
将图像从一个颜色空间转换为另一个颜色空间。

cv::calcHist
void calcHist(const Mat *images, int nimages, const int *channels, InputArray mask, OutputArray hist, int dims, const int *histSize, const float **ranges, bool uniform=true, bool accumulate=false)
计算一组数组的直方图。
找到比率 \(R = \frac{M}{I}\)。然后反向投影 R，即使用 R 作为调色板并创建一个新图像，其中每个像素都是其作为目标的相应概率。即 B(x,y) = R[h(x,y),s(x,y)]，其中 h 是色调，s 是 (x,y) 处像素的饱和度。之后应用条件 \(B(x,y) = min[B(x,y), 1]\)。
h,s,v = cv.split(hsvt)

B = R[h.ravel(),s.ravel()]

B = np.minimum(B,1)

B = B.reshape(hsvt.shape[:2])

cv::split
void split(const Mat &src, Mat *mvbegin)
将多通道数组分割成几个单通道数组。
现在应用与圆形盘的卷积，\(B = D \ast B\)，其中 D 是盘内核。
disc = cv.getStructuringElement(cv.MORPH_ELLIPSE,(5,5))

cv.filter2D(B,-1,disc,B)

B = np.uint8(B)

cv.normalize(B,B,0,255,cv.NORM_MINMAX)

cv::normalize
void normalize(InputArray src, InputOutputArray dst, double alpha=1, double beta=0, int norm_type=NORM_L2, int dtype=-1, InputArray mask=noArray())
对数组的范数或值范围进行归一化。

cv::filter2D
void filter2D(InputArray src, OutputArray dst, int ddepth, InputArray kernel, Point anchor=Point(-1,-1), double delta=0, int borderType=BORDER_DEFAULT)
使用核函数对图像进行卷积。

cv::getStructuringElement
Mat getStructuringElement(int shape, Size ksize, Point anchor=Point(-1,-1))
返回指定大小和形状的结构元素，用于形态学操作。
现在，最大强度的位置给出了对象的位置。如果我们期望图像中的一个区域，则对适当的值进行阈值处理会产生很好的结果。
ret,thresh = cv.threshold(B,50,255,0)

cv::threshold
double threshold(InputArray src, OutputArray dst, double thresh, double maxval, int type)
对每个数组元素应用固定级别的阈值。

就是这样！！

OpenCV 中的反向投影

OpenCV 提供了一个内置函数 cv.calcBackProject()。它的参数几乎与 cv.calcHist() 函数相同。它的一个参数是直方图，它是对象的直方图，我们必须找到它。此外，对象直方图应在传递给反向投影函数之前进行归一化。它返回概率图像。然后我们用盘内核卷积图像并应用阈值。下面是我的代码和输出

import numpy as np
import cv2 as cv

roi = cv.imread('rose_red.png')
assert roi is not None, "无法读取文件，请检查 os.path.exists()"
hsv = cv.cvtColor(roi,cv.COLOR_BGR2HSV)

target = cv.imread('rose.png')
assert target is not None, "无法读取文件，请检查 os.path.exists()"
hsvt = cv.cvtColor(target,cv.COLOR_BGR2HSV)

# 计算对象直方图
roihist = cv.calcHist([hsv],[0, 1], None, [180, 256], [0, 180, 0, 256] )

# 归一化直方图并应用反向投影
cv.normalize(roihist,roihist,0,255,cv.NORM_MINMAX)
dst = cv.calcBackProject([hsvt],[0,1],roihist,[0,180,0,256],1)

# 现在与圆形盘卷积
disc = cv.getStructuringElement(cv.MORPH_ELLIPSE,(5,5))
cv.filter2D(dst,-1,disc,dst)

# 阈值处理和二进制 AND
ret,thresh = cv.threshold(dst,50,255,0)
thresh = cv.merge((thresh,thresh,thresh))
res = cv.bitwise_and(target,thresh)

res = np.vstack((target,thresh,res))
cv.imwrite('res.jpg',res)

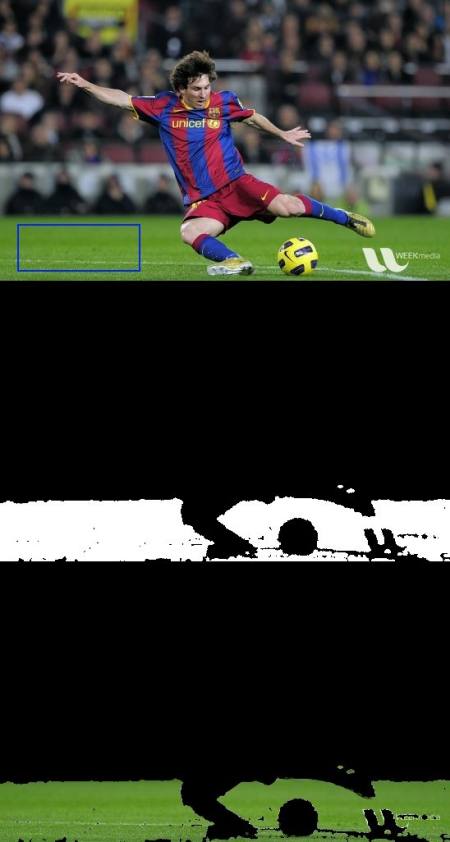

下面是我处理过的一个例子。我使用了蓝色矩形内的区域作为样本对象，我想提取整个地面。


补充资源

“通过颜色直方图索引”，Swain, Michael J. , 第三届计算机视觉国际会议, 1990。
