目标

在本节中，我们将学习

学习使用 OpenCV 对图像进行傅里叶变换
如何利用Numpy中可用的FFT函数
傅里叶变换的一些应用
我们将看到以下函数：cv.dft(), cv.idft() 等

理论

傅里叶变换用于分析各种滤波器的频率特性。对于图像，二维离散傅里叶变换 (DFT) 用于查找频域。一种称为快速傅里叶变换 (FFT) 的快速算法用于计算DFT。有关这些的详细信息可以在任何图像处理或信号处理教科书中找到。请参阅“附加资源”部分。

对于正弦信号 \(x(t) = A \sin(2 \pi ft)\)，我们可以说 \(f\) 是信号的频率，如果对其进行频域分析，我们可以在 \(f\) 处看到一个尖峰。如果信号被采样以形成离散信号，我们得到相同的频域，但它在范围 \([- \pi, \pi]\) 或 \([0,2\pi]\) 内是周期性的（或对于N点DFT为 \([0,N]\)）。您可以将图像视为在两个方向上采样的信号。因此，在X和Y方向上进行傅里叶变换可以得到图像的频率表示。

更直观地说，对于正弦信号，如果振幅在短时间内变化很快，可以说它是高频信号。如果变化缓慢，则是低频信号。您可以将相同的想法扩展到图像。图像中的振幅在哪里发生剧烈变化？在边缘点或噪声处。因此，我们可以说，边缘和噪声是图像中的高频内容。如果振幅没有太大变化，它就是低频分量。（“附加资源”中添加了一些链接，通过示例直观地解释了频率变换）。

现在我们将看看如何找到傅里叶变换。

Numpy 中的傅里叶变换

首先，我们将了解如何使用Numpy查找傅里叶变换。Numpy有一个FFT包来完成此操作。np.fft.fft2() 为我们提供频率变换，它将是一个复数数组。它的第一个参数是输入图像，即灰度图像。第二个参数是可选的，它决定输出数组的大小。如果它大于输入图像的大小，则在计算FFT之前用零填充输入图像。如果它小于输入图像，则输入图像将被裁剪。如果没有传递参数，输出数组大小将与输入相同。

现在，一旦你得到结果，零频率分量（直流分量）将在左上角。如果你想把它移到中心，你需要将结果在两个方向上都移动 \(\frac{N}{2}\)。这通过函数 np.fft.fftshift() 简单完成。（这样更容易分析）。一旦你找到了频率变换，你就可以找到幅度谱。

import cv2 as cv
import numpy as np
from matplotlib import pyplot as plt

img = cv.imread('messi5.jpg', cv.IMREAD_GRAYSCALE)
assert img is not None, "无法读取文件，请检查os.path.exists()"
f = np.fft.fft2(img)
fshift = np.fft.fftshift(f)
magnitude_spectrum = 20*np.log(np.abs(fshift))

plt.subplot(121),plt.imshow(img, cmap = 'gray')
plt.title('输入图像'), plt.xticks([]), plt.yticks([])
plt.subplot(122),plt.imshow(magnitude_spectrum, cmap = 'gray')
plt.title('幅度谱'), plt.xticks([]), plt.yticks([])
plt.show()

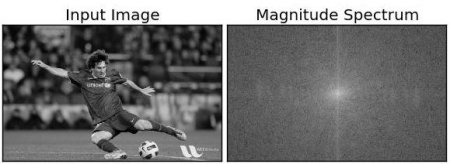

结果如下所示


可以看到，中心区域的白色更亮，表明低频内容更多。

所以你找到了频率变换。现在你可以在频域中进行一些操作，例如高通滤波和图像重建，即找到逆DFT。为此，你只需使用一个60x60大小的矩形窗口进行掩码操作，以去除低频。然后使用 np.fft.ifftshift() 应用逆移位，使直流分量再次回到左上角。然后使用 np.ifft2() 函数找到逆FFT。结果，再次，将是一个复数。你可以取其绝对值。

rows, cols = img.shape
crow, ccol = rows//2, cols//2
fshift[crow-30:crow+31, ccol-30:ccol+31] = 0
f_ishift = np.fft.ifftshift(fshift)
img_back = np.fft.ifft2(f_ishift)
img_back = np.real(img_back)

plt.subplot(131),plt.imshow(img, cmap = 'gray')
plt.title('输入图像'), plt.xticks([]), plt.yticks([])
plt.subplot(132),plt.imshow(img_back, cmap = 'gray')
plt.title('高通滤波后的图像'), plt.xticks([]), plt.yticks([])
plt.subplot(133),plt.imshow(img_back)
plt.title('JET彩色图中的结果'), plt.xticks([]), plt.yticks([])

plt.show()

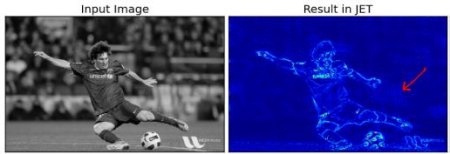

结果如下所示


结果表明高通滤波是一种边缘检测操作。这正是我们在“图像梯度”章节中看到的内容。这也表明大部分图像数据存在于频谱的低频区域。总之，我们已经看到了如何在Numpy中找到DFT、IDFT等。现在，让我们看看如何在OpenCV中做到这一点。

如果你仔细观察结果，特别是JET彩色图中的最后一张图像，你会看到一些伪影（我用红色箭头标记了一个实例）。它显示了一些波纹状结构，这被称为振铃效应。这是由我们用于掩码操作的矩形窗口引起的。此掩码被转换为sinc形状，从而导致此问题。因此，矩形窗口不用于滤波。更好的选择是高斯窗口。

OpenCV 中的傅里叶变换

OpenCV为此提供了函数 cv.dft() 和 cv.idft()。它返回与之前相同的结果，但带有两个通道。第一个通道将包含结果的实部，第二个通道将包含结果的虚部。输入图像应首先转换为 np.float32。我们将看到如何做到这一点。

import numpy as np
import cv2 as cv
from matplotlib import pyplot as plt

img = cv.imread('messi5.jpg', cv.IMREAD_GRAYSCALE)
assert img is not None, "无法读取文件，请检查os.path.exists()"

dft = cv.dft(np.float32(img),flags = cv.DFT_COMPLEX_OUTPUT)
dft_shift = np.fft.fftshift(dft)

magnitude_spectrum = 20*np.log(cv.magnitude(dft_shift[:,:,0],dft_shift[:,:,1]))

plt.subplot(121),plt.imshow(img, cmap = 'gray')
plt.title('输入图像'), plt.xticks([]), plt.yticks([])
plt.subplot(122),plt.imshow(magnitude_spectrum, cmap = 'gray')
plt.title('幅度谱'), plt.xticks([]), plt.yticks([])
plt.show()

注意: 您也可以使用 cv.cartToPolar()，它一次性返回幅度和相位。

所以，现在我们必须进行逆DFT。在之前的会话中，我们创建了一个HPF（高通滤波器），这次我们将看看如何去除图像中的高频内容，即我们对图像应用LPF（低通滤波器）。它实际上会模糊图像。为此，我们首先创建一个掩码，在低频处设置高值（1），即通过低频内容，在高频区域设置为0。

rows, cols = img.shape
crow, ccol = rows//2, cols//2

# 首先创建一个掩码，中心方块为1，其余全为零
mask = np.zeros((rows,cols,2),np.uint8)
mask[crow-30:crow+30, ccol-30:ccol+30] = 1

# 应用掩码并进行逆DFT
fshift = dft_shift*mask
f_ishift = np.fft.ifftshift(fshift)
img_back = cv.idft(f_ishift)
img_back = cv.magnitude(img_back[:,:,0],img_back[:,:,1])

plt.subplot(121),plt.imshow(img, cmap = 'gray')
plt.title('输入图像'), plt.xticks([]), plt.yticks([])
plt.subplot(122),plt.imshow(img_back, cmap = 'gray')
plt.title('幅度谱'), plt.xticks([]), plt.yticks([])
plt.show()

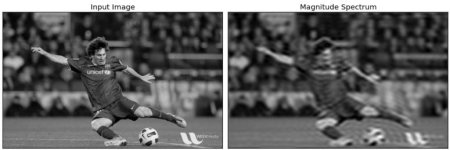

查看结果


注意: 像往常一样，OpenCV 函数 cv.dft() 和 cv.idft() 比Numpy的对应函数更快。但Numpy函数更用户友好。有关性能问题的更多详细信息，请参阅下面的部分。

DFT 的性能优化

对于某些数组大小，DFT计算的性能更好。当数组大小是2的幂时，速度最快。大小是2、3和5的乘积的数组也处理得相当高效。因此，如果你担心代码的性能，可以在查找DFT之前将数组大小修改为任何最佳大小（通过填充零）。对于OpenCV，你必须手动填充零。但对于Numpy，你指定FFT计算的新大小，它会自动为你填充零。

那么我们如何找到这个最佳大小呢？OpenCV 为此提供了一个函数 cv.getOptimalDFTSize()。它适用于 cv.dft() 和 np.fft.fft2()。让我们使用IPython魔法命令timeit检查它们的性能。

In [15]: img = cv.imread('messi5.jpg', cv.IMREAD_GRAYSCALE)
In [16]: assert img is not None, "无法读取文件，请检查os.path.exists()"
In [17]: rows,cols = img.shape
In [18]: print("{} {}".format(rows,cols))
342 548

In [19]: nrows = cv.getOptimalDFTSize(rows)
In [20]: ncols = cv.getOptimalDFTSize(cols)
In [21]: print("{} {}".format(nrows,ncols))
360 576

可以看到，大小 (342,548) 被修改为 (360, 576)。现在，让我们用零填充它（对于OpenCV），并找到它们的DFT计算性能。你可以通过创建一个新的全零大数组并将数据复制到其中，或者使用 cv.copyMakeBorder() 来实现。

nimg = np.zeros((nrows,ncols))

nimg[:rows,:cols] = img

或

right = ncols - cols
bottom = nrows - rows
bordertype = cv.BORDER_CONSTANT #仅为避免PDF文件中的行中断
nimg = cv.copyMakeBorder(img,0,bottom,0,right,bordertype, value = 0)

现在我们计算Numpy函数的DFT性能比较

In [22]: %timeit fft1 = np.fft.fft2(img)
10 loops, best of 3: 40.9 ms per loop
In [23]: %timeit fft2 = np.fft.fft2(img,[nrows,ncols])
100 loops, best of 3: 10.4 ms per loop

它显示了4倍的加速。现在我们将尝试使用OpenCV函数进行相同的操作。

In [24]: %timeit dft1= cv.dft(np.float32(img),flags=cv.DFT_COMPLEX_OUTPUT)
100 loops, best of 3: 13.5 ms per loop
In [27]: %timeit dft2= cv.dft(np.float32(nimg),flags=cv.DFT_COMPLEX_OUTPUT)
100 loops, best of 3: 3.11 ms per loop

它也显示了4倍的加速。您还可以看到OpenCV函数比Numpy函数快约3倍。这也可以对逆FFT进行测试，这留给您作为练习。

为什么拉普拉斯是高通滤波器？

有人在论坛上提出了一个类似的问题。问题是，为什么拉普拉斯是高通滤波器？为什么Sobel是高通滤波器？等等。给出的第一个答案是关于傅里叶变换的。只需对拉普拉斯算子进行更大尺寸的FFT，然后分析它。

import cv2 as cv
import numpy as np
from matplotlib import pyplot as plt

# 不带缩放参数的简单均值滤波器
mean_filter = np.ones((3,3))

# 创建高斯滤波器
x = cv.getGaussianKernel(5,10)
gaussian = x*x.T

# 不同的边缘检测滤波器
# x方向的scharr
scharr = np.array([[-3, 0, 3],
                   [-10,0,10],
                   [-3, 0, 3]])
# x方向的sobel
sobel_x= np.array([[-1, 0, 1],
                   [-2, 0, 2],
                   [-1, 0, 1]])
# y方向的sobel
sobel_y= np.array([[-1,-2,-1],
                   [0, 0, 0],
                   [1, 2, 1]])
# 拉普拉斯
laplacian=np.array([[0, 1, 0],
                    [1,-4, 1],
                    [0, 1, 0]])

filters = [mean_filter, gaussian, laplacian, sobel_x, sobel_y, scharr]
filter_name = ['均值滤波器', '高斯滤波器','拉普拉斯', 'sobel_x', \
                'sobel_y', 'scharr_x']
fft_filters = [np.fft.fft2(x) for x in filters]
fft_shift = [np.fft.fftshift(y) for y in fft_filters]
mag_spectrum = [np.log(np.abs(z)+1) for z in fft_shift]

for i in range(6)
plt.subplot(2,3,i+1),plt.imshow(mag_spectrum[i],cmap = 'gray')
plt.title(filter_name[i]), plt.xticks([]), plt.yticks([])

plt.show()

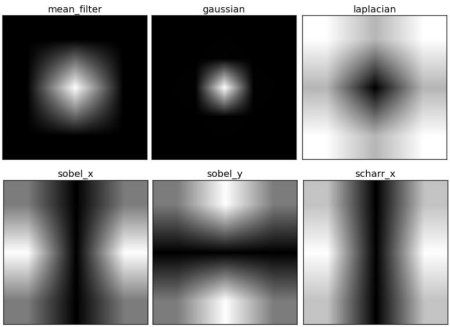

查看结果


从图像中，您可以看到每个核阻挡了哪些频率区域，以及它通过了哪些区域。根据这些信息，我们可以说为什么每个核是HPF（高通滤波器）或LPF（低通滤波器）
