目标

本教程的目标是演示如何使用OpenCV parallel_for_ 框架轻松地并行化你的代码。为了说明这个概念，我们将编写一个程序来对图像执行卷积运算。完整的教程代码在此。

前提条件

并行框架

第一个前提条件是OpenCV需要使用并行框架构建。在OpenCV 4.5中，按以下顺序提供以下并行框架：

Intel Threading Building Blocks (第三方库，应显式启用)
OpenMP (集成到编译器中，应显式启用)
APPLE GCD (系统范围，自动使用（仅限APPLE）)
Windows RT 并发 (系统范围，自动使用（仅限Windows RT）)
Windows 并发 (运行时的一部分，自动使用（仅限Windows - MSVC++ >= 10）)
Pthreads

如你所见，OpenCV库可以使用多种并行框架。一些并行库是第三方库，必须在构建之前在CMake中显式启用，而其他库则随平台自动提供（例如APPLE GCD）。

竞争条件

当多个线程尝试同时写入或读取和写入特定内存位置时，就会发生竞争条件。基于此，我们可以将算法大致分为两类：

只有单个线程将数据写入特定内存位置的算法。
- 例如，在卷积中，即使多个线程可能同时从一个像素读取数据，但也只有一个线程写入特定像素。
多个线程可能写入单个内存位置的算法。
- 查找轮廓、特征等。此类算法可能需要每个线程同时将数据添加到全局变量。例如，在检测特征时，每个线程都会将其各自图像部分的特征添加到公共向量中，从而产生竞争条件。

卷积

我们将使用执行卷积的示例来演示如何使用parallel_for_ 并行化计算。这是一个不会导致竞争条件的算法示例。

理论

卷积是一个简单的数学运算，广泛用于图像处理。在这里，我们滑动一个较小的矩阵（称为内核）在图像上，像素值与内核中相应值的乘积之和给出输出中特定像素的值（称为内核的锚点）。根据内核中的值，我们得到不同的结果。在下面的示例中，我们使用一个3x3内核（其中心为锚点）并对5x5矩阵进行卷积以生成一个3x3矩阵。输出的大小可以通过用适当的值填充输入来改变。

有关不同内核及其功能的更多信息，请查看此处

在本教程中，我们将实现该函数的最简单形式，该函数采用灰度图像（1通道）和奇数长度的方形内核并生成输出图像。该操作不会就地执行。

注意: 我们可以暂时存储一些相关的像素以确保在卷积过程中使用原始值，然后就地执行。但是，本教程的目的是介绍parallel_for_函数，就地实现可能过于复杂。

伪代码

InputImage src, OutputImage dst, kernel(size n)
makeborder(src, n/2)
for each pixel (i, j) strictly inside borders, do:
{
    value := 0
    for k := -n/2 to n/2, do:
        for l := -n/2 to n/2, do:
            value += kernel[n/2 + k][n/2 + l]*src[i + k][j + l]

    dst[i][j] := value
}

对于n大小的内核，我们将添加大小为n/2的边框来处理边缘情况。然后，我们运行两个循环以沿内核移动并将乘积添加到总和中。

实现

顺序实现

void conv_seq(Mat src, Mat &dst, Mat kernel)
{
    int rows = src.rows, cols = src.cols;
dst = Mat(rows, cols, src.type());

    // 处理边缘值
    // 设置边界 = kernel.rows / 2;

    int sz = kernel.rows / 2;
    copyMakeBorder(src, src, sz, sz, sz, sz, BORDER_REPLICATE);

    for (int i = 0; i < rows; i++)
    {
        uchar *dptr = dst.ptr(i);
        for (int j = 0; j < cols; j++)
        {
            double value = 0;

            for (int k = -sz; k <= sz; k++)
            {
                // 当我们创建指针时，结果会稍快一些，因为内存访问效率更高。
                uchar *sptr = src.ptr(i + sz + k);
                for (int l = -sz; l <= sz; l++)
                {
value += kernel.ptr<double>(k + sz)[l + sz] * sptr[j + sz + l];
                }
            }
dptr[j] = saturate_cast<uchar>(value);
        }
    }
}

我们首先创建一个与src大小相同的输出矩阵(dst)，并向src图像添加边界（以处理边缘情况）。

    int rows = src.rows, cols = src.cols;
dst = Mat(rows, cols, src.type());

    // 处理边缘值
    // 设置边界 = kernel.rows / 2;

    int sz = kernel.rows / 2;
    copyMakeBorder(src, src, sz, sz, sz, sz, BORDER_REPLICATE);

然后，我们顺序迭代src图像中的像素，并计算内核和相邻像素值的value。然后，我们将value填充到dst图像中相应的像素。

    for (int i = 0; i < rows; i++)
    {
        uchar *dptr = dst.ptr(i);
        for (int j = 0; j < cols; j++)
        {
            double value = 0;

            for (int k = -sz; k <= sz; k++)
            {
                // 当我们创建指针时，结果会稍快一些，因为内存访问效率更高。
                uchar *sptr = src.ptr(i + sz + k);
                for (int l = -sz; l <= sz; l++)
                {
value += kernel.ptr<double>(k + sz)[l + sz] * sptr[j + sz + l];
                }
            }
dptr[j] = saturate_cast<uchar>(value);
        }
    }

并行实现

观察顺序实现，我们可以注意到每个像素依赖于多个相邻像素，但每次只编辑一个像素。因此，为了优化计算，我们可以将图像分割成条带，并利用现代处理器的多核架构在每个条带上并行执行卷积。OpenCV 的 cv::parallel_for_ 框架会自动决定如何有效地分割计算，并为我们完成大部分工作。

注意: 尽管特定条带中像素的值可能取决于条带外部的像素值，但这只是只读操作，因此不会导致未定义的行为。

我们首先声明一个继承自 cv::ParallelLoopBody 的自定义类，并重写 virtual void operator ()(const cv::Range& range) const。

class parallelConvolution : public ParallelLoopBody
{
private:
    Mat m_src, &m_dst;
    Mat m_kernel;
    int sz;

public:
parallelConvolution(Mat src, Mat &dst, Mat kernel)
: m_src(src), m_dst(dst), m_kernel(kernel)
    {
sz = kernel.rows / 2;
    }

    virtual void operator()(const Range &range) const CV_OVERRIDE
    {
        for (int r = range.start; r < range.end; r++)
        {
            int i = r / m_src.cols, j = r % m_src.cols;

            double value = 0;
            for (int k = -sz; k <= sz; k++)
            {
                uchar *sptr = m_src.ptr(i + sz + k);
                for (int l = -sz; l <= sz; l++)
                {
value += m_kernel.ptr<double>(k + sz)[l + sz] * sptr[j + sz + l];
                }
            }
m_dst.ptr(i)[j] = saturate_cast<uchar>(value);
        }
    }
};

operator ()中的范围表示将由单个线程处理的值的子集。根据需求，可能存在不同的范围分割方式，这反过来会改变计算。

例如，我们可以：

分割图像的整个遍历，并通过以下方式获取[行，列]坐标（如上代码所示）

virtual void operator()(const Range &range) const CV_OVERRIDE

{

for (int r = range.start; r < range.end; r++)

{

int i = r / m_src.cols, j = r % m_src.cols;

double value = 0;

for (int k = -sz; k <= sz; k++)

{

uchar *sptr = m_src.ptr(i + sz + k);

for (int l = -sz; l <= sz; l++)

{

value += m_kernel.ptr<double>(k + sz)[l + sz] * sptr[j + sz + l];

}

}

m_dst.ptr(i)[j] = saturate_cast<uchar>(value);

}

}

然后，我们将以如下方式调用 parallel_for_ 函数：
parallelConvolution obj(src, dst, kernel);

parallel_for_(Range(0, rows * cols), obj);
分割行并为每一行计算

virtual void operator()(const Range &range) const CV_OVERRIDE

{

for (int i = range.start; i < range.end; i++)

{

uchar *dptr = dst.ptr(i);

for (int j = 0; j < cols; j++)

{

double value = 0;

for (int k = -sz; k <= sz; k++)

{

uchar *sptr = src.ptr(i + sz + k);

for (int l = -sz; l <= sz; l++)

{

value += kernel.ptr<double>(k + sz)[l + sz] * sptr[j + sz + l];

}

}

dptr[j] = saturate_cast<uchar>(value);

}

}

}

在这种情况下，我们使用不同的范围调用 parallel_for_ 函数：
parallelConvolutionRowSplit obj(src, dst, kernel);

parallel_for_(Range(0, rows), obj);

注意: 在我们的例子中，两种实现的性能相似。某些情况下，可能会允许更好的内存访问模式或其他性能优势。

要设置线程数，可以使用：cv::setNumThreads。您也可以在 cv::parallel_for_ 中使用 nstripes 参数指定分割数量。例如，如果您的处理器有 4 个线程，设置 cv::setNumThreads(2) 或设置 nstripes=2 应该与默认情况相同，因为它默认会使用所有可用的处理器线程，但只会将工作负载分割到两个线程上。

注意: C++ 11 标准允许通过去除parallelConvolution类并用lambda表达式替换它来简化并行实现。

    parallel_for_(Range(0, rows * cols), [&](const Range &range)
                    {
                        for (int r = range.start; r < range.end; r++)
                        {
                            int i = r / cols, j = r % cols;

                            double value = 0;
                            for (int k = -sz; k <= sz; k++)
                            {
                                uchar *sptr = src.ptr(i + sz + k);
                                for (int l = -sz; l <= sz; l++)
                                {
value += kernel.ptr<double>(k + sz)[l + sz] * sptr[j + sz + l];
                                }
                            }
dst.ptr(i)[j] = saturate_cast<uchar>(value);
                        }
                    });

结果

两种实现在一台

512x512 输入 和 5x5 卷积核

  This program shows how to use the OpenCV parallel_for_ function and
  compares the performance of the sequential and parallel implementations for a
  convolution operation
  Usage:
  ./a.out [image_path -- default lena.jpg]

  Sequential Implementation: 0.0953564s
  Parallel Implementation: 0.0246762s
  Parallel Implementation(Row Split): 0.0248722s

512x512 输入和 3x3 卷积核

  This program shows how to use the OpenCV parallel_for_ function and
  compares the performance of the sequential and parallel implementations for a
  convolution operation
  Usage:
  ./a.out [image_path -- default lena.jpg]

  Sequential Implementation: 0.0301325s
  Parallel Implementation: 0.0117053s
  Parallel Implementation(Row Split): 0.0117894s

并行实现的性能取决于您拥有的 CPU 类型。例如，在 4 核 - 8 线程 CPU 上，运行时间可能比顺序实现快 6 倍到 7 倍。有很多因素可以解释为什么我们没有达到 8 倍的加速

创建和管理线程的开销；
并行运行的后台进程；
4 个硬件核心每个核心具有 2 个逻辑线程与 8 个硬件核心之间的区别。

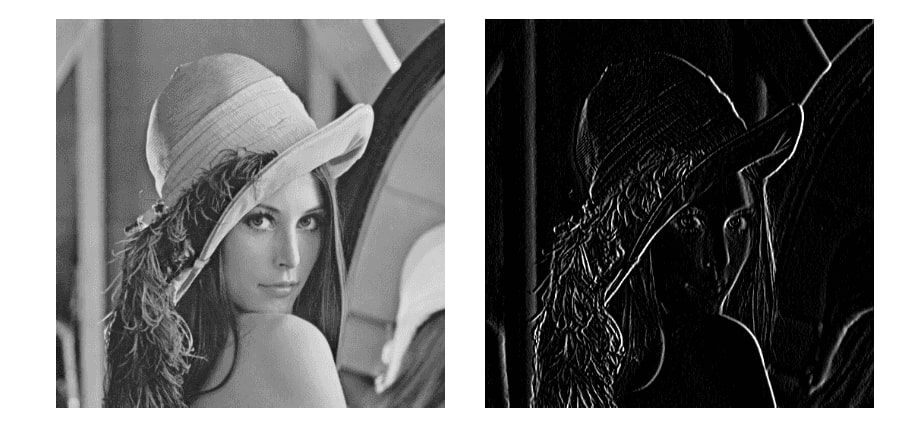

在本教程中，我们使用了水平梯度滤波器（如上动画所示），它会生成突出显示垂直边缘的图像。

结果图像
