简介

OpenCV 图形API（或G-API）是一个新的OpenCV模块，旨在使常规图像处理变得快速且可移植。通过引入一种新的基于图的执行模型，可以实现这两个目标。

G-API是OpenCV中的一个特殊模块——与大多数其他主要模块不同，它充当一个框架，而非特定的计算机视觉（CV）算法。G-API提供定义CV操作、使用它构建图（以表达式形式）、以及最终为特定后端实现和运行操作的方法。

注意: G-API是一个新模块，目前正在积极开发中。其API目前不稳定，未来可能会有轻微但破坏兼容性的更改。

为什么选择图形API？

G-API的动机及其目标。
高级设计概述

G-API架构及其主要内部组件的总体概述。
内核API

了解如何在G-API中引入新操作并为各种后端实现它。
实现细节

G-API的低级实现细节，供希望贡献者参考。
API参考：函数和类
- G-API框架

  核心G-API类、数据类型、后端等。
- G-API核心功能

  核心G-API操作 - 算术、布尔及其他矩阵操作；
- G-API图像处理功能

  图像处理函数：色彩空间转换、各种滤镜等。
- G-API视频处理功能

  视频处理功能。
- G-API绘图和合成功能

  绘图和合成功能

API示例

下面展示了一个非常基本的G-API管线示例

#include <opencv2/videoio.hpp>
#include <opencv2/highgui.hpp>
#include <opencv2/gapi.hpp>
#include <opencv2/gapi/core.hpp>
#include <opencv2/gapi/imgproc.hpp>

int main(int argc, char *argv[])
{
    cv::VideoCapture cap;
    if (argc > 1) cap.open(argv[1]);
    else cap.open(0);
    CV_Assert(cap.isOpened());

    cv::GMat in;
    cv::GMat vga = cv::gapi::resize(in, cv::Size(), 0.5, 0.5);
    cv::GMat gray = cv::gapi::BGR2Gray(vga);
    cv::GMat blurred = cv::gapi::blur(gray, cv::Size(5,5));
    cv::GMat edges = cv::gapi::Canny(blurred, 32, 128, 3);
    cv::GMat b,g,r;
std::tie(b,g,r) = cv::gapi::split3(vga);
    cv::GMat out = cv::gapi::merge3(b, g | edges, r);
    cv::GComputation ac(in, out);

    cv::Mat input_frame;
    cv::Mat output_frame;
    CV_Assert(cap.read(input_frame));
    do
    {
ac.apply(input_frame, output_frame);
        cv::imshow("output", output_frame);
} while (cap.read(input_frame) && cv::waitKey(30) < 0);

    return 0;
}

G-API 是一个独立的 OpenCV 模块，因此其头文件必须显式包含。main() 的前四行创建并初始化了 OpenCV 的标准视频捕获对象，该对象从连接的摄像头或指定文件中获取视频帧。

接下来构建G-API管线。实际上，它是在 cv::GMat 数据上的一系列G-API操作调用。G-API的重要方面是，这段代码块仅仅是动作的声明，而不是动作本身。此时没有发生任何处理，G-API只跟踪哪些操作构成管线以及它们是如何连接的。G-API 数据对象（这里是 cv::GMat）用于连接操作。in 是一个空 cv::GMat，表示它是计算的开始。

编写G-API代码后，它通过实例化 cv::GComputation 对象被捕获到一个调用图中。该对象将输入/输出数据引用（在此示例中，分别是 in 和 out cv::GMat 对象）作为参数，并根据 in 和 out 之间的所有数据流重建调用图。

cv::GComputation 是一个轻量级对象，它只捕获哪些操作构成一个计算。然而，它可用于执行计算——在下面的处理循环中，每个捕获的帧（一个 cv::Mat input_frame）都被传递给 cv::GComputation::apply()。

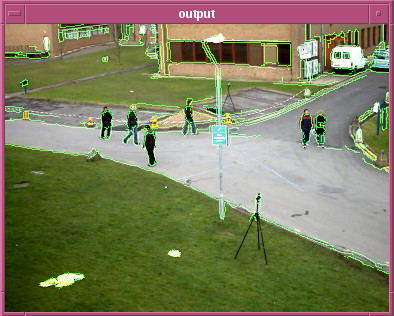

在示例视频 'vtest.avi' 上运行的管线示例

cv::GComputation::apply() 是一个多态方法，它接受可变数量的参数。由于此计算定义为单输入、单输出，因此使用 cv::GComputation::apply() 的一个特殊重载来传递输入数据并获取输出数据。

在内部，cv::GComputation::apply() 会根据给定的输入参数编译捕获的图，并立即在数据上执行编译后的图。

通过此示例可以概述一些重要概念

图的声明和图的执行是不同的步骤；
图是根据一系列G-API表达式隐式构建的；
G-API 支持函数式调用——例如 cv::gapi::resize()，以及运算符，例如用于计算按位或的 operator|()；
G-API 语法力求简洁：图中的每个操作调用都会产生一个新的结果，从而形成一个有向无环图（DAG）；
图的声明不与任何数据绑定——实际数据对象（cv::Mat）在图声明后才出现。

请参阅教程和移植示例，了解更多G-API的各种特性和概念。
