图像金字塔

目录

• 目标
• 理论
  • 图像金字塔
  • 高斯金字塔
• 代码
• 解释
  • 加载图像
  • 创建窗口
  • 循环
• 结果

上一篇教程： 使用形态学操作提取水平和垂直线
下一篇教程： 基本阈值操作

原始作者	Ana Huamán
兼容性	OpenCV >= 3.0

目标

在本教程中，您将学习如何

• 使用OpenCV函数 pyrUp() 和 pyrDown() 对给定图像进行下采样或上采样。

理论

注意

以下解释摘自Bradski和Kaehler的著作《学习OpenCV》。

• 通常我们需要将图像转换为与原始尺寸不同的尺寸。为此，有两种可能的选择：
  1. 放大图像（放大显示）或
  2. 缩小图像（缩小显示）。
• 尽管OpenCV中有一个*几何变换*函数可以（字面上地）调整图像大小（resize，我们将在未来的教程中展示），但在本节中，我们首先分析图像金字塔的使用，它在各种视觉应用中得到了广泛应用。

图像金字塔

• 图像金字塔是一组图像的集合——它们都源自单一原始图像——通过逐级下采样生成，直到达到所需的终止点。
• 图像金字塔有两种常见类型：
  • 高斯金字塔： 用于下采样图像
  • 拉普拉斯金字塔： 用于从金字塔中较低层（分辨率较低）的图像重建上采样图像
• 在本教程中，我们将使用*高斯金字塔*。

高斯金字塔

• 将金字塔想象成一组层，层越高，尺寸越小。

• 每层从下到上编号，因此层 \((i+1)\)（表示为 \(G_{i+1}\)）小于层 \(i\)（\(G_{i}\)）。

• 要在高斯金字塔中生成层 \((i+1)\)，我们执行以下操作：

  • 将 \(G_{i}\) 与高斯核进行卷积

  \[\frac{1}{256} \begin{bmatrix} 1 & 4 & 6 & 4 & 1 \\ 4 & 16 & 24 & 16 & 4 \\ 6 & 24 & 36 & 24 & 6 \\ 4 & 16 & 24 & 16 & 4 \\ 1 & 4 & 6 & 4 & 1 \end{bmatrix}\]

  • 移除所有偶数行和偶数列。
• 您会很容易注意到，结果图像的面积将恰好是其前一图像的四分之一。在输入图像 \(G_{0}\)（原始图像）上重复此过程，即可生成整个金字塔。
• 上述过程对于图像下采样很有用。如果我们想放大图像怎么办？：用零 ( \(0 \)) 填充列
  • 首先，将图像的每个维度放大到原始尺寸的两倍，并包含新的偶数行和
  • 使用上面显示（乘以4）的相同核进行卷积，以近似“缺失像素”的值
• 这两个过程（如上所述的下采样和上采样）由OpenCV函数 pyrUp() 和 pyrDown() 实现，我们将在下面的代码示例中看到。

注意

当我们减小图像尺寸时，实际上是丢失了图像信息。

代码

本教程的代码如下所示。

C++

您也可以从此处下载


#include "iostream"
#include "opencv2/imgproc.hpp"
#include "opencv2/imgcodecs.hpp"
#include "opencv2/highgui.hpp"

using namespace std;
using namespace cv;

const char* window_name = "Pyramids Demo";

int main( int argc, char** argv )
{
cout << "\n Zoom In-Out demo \n "
            "------------------ \n"
            " * [i] -> 放大 \n"
            " * [o] -> 缩小 \n"
            " * [ESC] -> Close program \n" << endl;

    const char* filename = argc >=2 ? argv[1] : "chicky_512.png";

    // 加载图像
    Mat src = imread( samples::findFile( filename ) );

    // 检查图像是否加载成功
    if(src.empty()){
printf(" Error opening image\n");
printf(" Program Arguments: [image_name -- default chicky_512.png] \n");
        return EXIT_FAILURE;
    }

    for(;;)
    {
imshow( window_name, src );
        char c = (char)waitKey(0);

        if( c == 27 )
{ break; }
        else if( c == 'i' )
{ pyrUp( src, src, Size( src.cols*2, src.rows*2 ) );
printf( "** Zoom In: Image x 2 \n" );
        }
        else if( c == 'o' )
{ pyrDown( src, src, Size( src.cols/2, src.rows/2 ) );
printf( "** Zoom Out: Image / 2 \n" );
        }
    }

    return EXIT_SUCCESS;
}

Java

您也可以从此处下载

import org.opencv.core.*;
import org.opencv.highgui.HighGui;
import org.opencv.imgcodecs.Imgcodecs;
import org.opencv.imgproc.Imgproc;

class PyramidsRun {

String window_name = "Pyramids Demo";

    public void run(String[] args) {
System.out.println("\n" +
                " Zoom In-Out demo \n" +
                "------------------ \n" +
                " * [i] -> Zoom [i]n \n" +
                " * [o] -> Zoom [o]ut \n" +
                " * [ESC] -> Close program \n");

String filename = ((args.length > 0) ? args[0] : "../data/chicky_512.png");

        // Load the image
Mat src = Imgcodecs.imread(filename);

        // 检查图像是否加载成功
        if( src.empty() ) {
System.out.println("Error opening image!");
System.out.println("Program Arguments: [image_name -- default ../data/chicky_512.png] \n");
System.exit(-1);
        }

        while (true){
HighGui.imshow( window_name, src );
            char c = (char) HighGui.waitKey(0);
c = Character.toLowerCase(c);

            if( c == 27 ){
                break;
}else if( c == 'i'){
Imgproc.pyrUp( src, src, new Size( src.cols()*2, src.rows()*2 ) );
System.out.println( "** Zoom In: Image x 2" );
}else if( c == 'o'){
Imgproc.pyrDown( src, src, new Size( src.cols()/2, src.rows()/2 ) );
System.out.println( "** Zoom Out: Image / 2" );
            }
        }

System.exit(0);
    }
}

public class Pyramids {
    public static void main(String[] args) {
        // 加载本地库。
System.loadLibrary(Core.NATIVE_LIBRARY_NAME);
        new PyramidsRun().run(args);
    }
}

Python

您也可以从此处下载

import sys
import cv2 as cv


def main(argv)
print("""
Zoom In-Out demo
    ------------------
* [i] -> Zoom [i]n
* [o] -> Zoom [o]ut
* [ESC] -> Close program
    """)

filename = argv[0] if len(argv) > 0 else 'chicky_512.png'

    # Load the image
src = cv.imread(cv.samples.findFile(filename))

    # Check if image is loaded fine
    if src is None
        print ('Error opening image!')
        print ('Usage: pyramids.py [image_name -- default ../data/chicky_512.png] \n')
        return -1

    while 1:
rows, cols, _channels = map(int, src.shape)

        cv.imshow('Pyramids Demo', src)

k = cv.waitKey(0)

        if k == 27
            break

        elif chr(k) == 'i'
src = cv.pyrUp(src, dstsize=(2 * cols, 2 * rows))
            print ('** Zoom In: Image x 2')

        elif chr(k) == 'o'
src = cv.pyrDown(src, dstsize=(cols // 2, rows // 2))
            print ('** Zoom Out: Image / 2')


    cv.destroyAllWindows()
    return 0

if __name__ == "__main__"
    main(sys.argv[1:])

解释

让我们检查一下程序的总体结构

加载图像

C++

    const char* filename = argc >=2 ? argv[1] : "chicky_512.png";

    // 加载图像
    Mat src = imread( samples::findFile( filename ) );

    // 检查图像是否加载成功
    if(src.empty()){
printf(" Error opening image\n");
printf(" Program Arguments: [image_name -- default chicky_512.png] \n");
        return EXIT_FAILURE;
    }

Java

        String filename = ((args.length > 0) ? args[0] : "../data/chicky_512.png");

        // Load the image
Mat src = Imgcodecs.imread(filename);

        // 检查图像是否加载成功
        if( src.empty() ) {
System.out.println("Error opening image!");
System.out.println("Program Arguments: [image_name -- default ../data/chicky_512.png] \n");
System.exit(-1);
        }

Python

filename = argv[0] if len(argv) > 0 else 'chicky_512.png'

    # Load the image
src = cv.imread(cv.samples.findFile(filename))

    # Check if image is loaded fine
    if src is None
        print ('Error opening image!')
        print ('Usage: pyramids.py [image_name -- default ../data/chicky_512.png] \n')
        return -1

创建窗口

C++

        imshow( window_name, src );

Java

HighGui.imshow( window_name, src );

Python

        cv.imshow('Pyramids Demo', src)

循环

C++

    for(;;)
    {
        imshow( window_name, src );
        char c = (char)waitKey(0);

        if( c == 27 )
{ break; }
        else if( c == 'i' )
{ pyrUp( src, src, Size( src.cols*2, src.rows*2 ) );
printf( "** Zoom In: Image x 2 \n" );
        }
        else if( c == 'o' )
{ pyrDown( src, src, Size( src.cols/2, src.rows/2 ) );
printf( "** Zoom Out: Image / 2 \n" );
        }
    }

Java

        while (true){
HighGui.imshow( window_name, src );
            char c = (char) HighGui.waitKey(0);
c = Character.toLowerCase(c);

            if( c == 27 ){
                break;
}else if( c == 'i'){
Imgproc.pyrUp( src, src, new Size( src.cols()*2, src.rows()*2 ) );
System.out.println( "** Zoom In: Image x 2" );
}else if( c == 'o'){
Imgproc.pyrDown( src, src, new Size( src.cols()/2, src.rows()/2 ) );
System.out.println( "** Zoom Out: Image / 2" );
            }
        }

Python

    while 1:
rows, cols, _channels = map(int, src.shape)

        cv.imshow('Pyramids Demo', src)

k = cv.waitKey(0)

        if k == 27
            break

        elif chr(k) == 'i'
src = cv.pyrUp(src, dstsize=(2 * cols, 2 * rows))
            print ('** Zoom In: Image x 2')

        elif chr(k) == 'o'
src = cv.pyrDown(src, dstsize=(cols // 2, rows // 2))
            print ('** Zoom Out: Image / 2')


执行一个无限循环，等待用户输入。如果用户按下 ESC 键，程序将退出。此外，它还有两个选项：

• 执行上采样 - 放大（按下 'i' 后）

  我们使用带有三个参数的函数 pyrUp()：

  • src：当前和目标图像（将在屏幕上显示，应为输入图像的两倍）
  • Size( tmp.cols*2, tmp.rows*2 ) ：目标尺寸。由于我们正在进行上采样，pyrUp() 期望的尺寸是输入图像（在本例中为 src）的两倍。

C++

        else if( c == 'i' )
{ pyrUp( src, src, Size( src.cols*2, src.rows*2 ) );
printf( "** Zoom In: Image x 2 \n" );
        }

Java

}else if( c == 'i'){
Imgproc.pyrUp( src, src, new Size( src.cols()*2, src.rows()*2 ) );
System.out.println( "** Zoom In: Image x 2" );

Python

        elif chr(k) == 'i'
src = cv.pyrUp(src, dstsize=(2 * cols, 2 * rows))
            print ('** Zoom In: Image x 2')

• 执行下采样 - 缩小（按下 'o' 后）

  我们使用带有三个参数的函数 pyrDown()（与 pyrUp() 类似）：

  • src：当前和目标图像（将在屏幕上显示，应为输入图像的一半）
  • Size( tmp.cols/2, tmp.rows/2 ) ：目标尺寸。由于我们正在进行下采样，pyrDown() 期望的尺寸是输入图像（在本例中为 src）的一半。

C++

        else if( c == 'o' )
{ pyrDown( src, src, Size( src.cols/2, src.rows/2 ) );
printf( "** Zoom Out: Image / 2 \n" );
        }

Java

}else if( c == 'o'){
Imgproc.pyrDown( src, src, new Size( src.cols()/2, src.rows()/2 ) );
System.out.println( "** Zoom Out: Image / 2" );

Python

        elif chr(k) == 'o'
src = cv.pyrDown(src, dstsize=(cols // 2, rows // 2))
            print ('** Zoom Out: Image / 2')

请注意，输入图像的尺寸（两个维度）必须能被二整除。否则，将显示错误。

结果

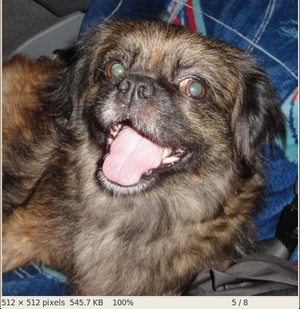

• 程序默认调用 `samples/data` 文件夹中的图像 chicky_512.png。请注意，该图像尺寸为 \(512 \times 512\)，因此下采样不会产生任何错误（\(512 = 2^{9}\)）。原始图像如下所示：

• 首先，我们通过按下 'd' 键执行两次连续的 pyrDown() 操作。输出如下：

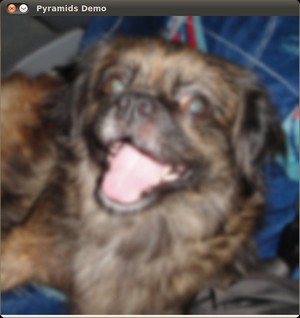

• 请注意，由于我们减小了图像尺寸，应该会损失一些分辨率。在我们两次应用 pyrUp()（通过按下 'u' 键）后，这一点变得显而易见。现在的输出是：
