高级图像拼接API（Stitcher 类）

目录

• 目标
• 代码
• 解释
• 相机模型
• 试用
• 详细拼接（Python OpenCV >4.0.1）

上一个教程： 高动态范围成像
下一个教程： 如何使用背景减除方法

原始作者	Jiri Horner
兼容性	OpenCV >= 3.2

目标

在本教程中，您将学习如何

• 使用OpenCV提供的高级图像拼接API进行图像拼接
  • cv::Stitcher
• 学习如何使用预配置的Stitcher配置，利用不同的相机模型拼接图像。

代码

C++

本教程的代码如下所示。您可以从这里下载。

注意：C++版本包含额外的选项，例如图像分割（–d3）和更详细的错误处理，这些在Python示例中不存在。


#include "opencv2/imgcodecs.hpp"
#include "opencv2/highgui.hpp"
#include "opencv2/stitching.hpp"

#include <iostream>

using namespace std;
using namespace cv;

bool divide_images = false;
Stitcher::Mode mode = Stitcher::PANORAMA;
vector<Mat> imgs;
string result_name = "result.jpg";

void printUsage(char** argv);
int parseCmdArgs(int argc, char** argv);

int main(int argc, char* argv[])
{
    int retval = parseCmdArgs(argc, argv);
    if (retval) return EXIT_FAILURE;

    Mat pano;
    Ptr<Stitcher> stitcher = Stitcher::create(mode);
    Stitcher::Status status = stitcher->stitch(imgs, pano);

    if (status != Stitcher::OK)
    {
cout << "无法拼接图像，错误代码 = " << int(status) << endl;
        return EXIT_FAILURE;
    }

imwrite(result_name, pano);
cout << "拼接成功\n" << result_name << " 已保存!";
    return EXIT_SUCCESS;
}


void printUsage(char** argv)
{
cout <<
         "图像拼接器。\n\n" << "用法：\n" << argv[0] <<" [标志] img1 img2 [...imgN]\n\n"
         "标志:\n"
         " --d3\n"
         " 内部创建每个图像的三个块以提高拼接成功率\n"
         " --mode (panorama|scans)\n"
         " 确定拼接器的配置。默认为 'panorama'，\n"
         " 适用于创建全景照片的模式。选项 'scans' 适用于\n"
         " 拼接在仿射变换下的材料，例如扫描件。\n"
         " --output <result_img>\n"
         " 默认值为“result.jpg”。\n\n"
         "示例用法：\n" << argv[0] << " --d3 --mode scans img1.jpg img2.jpg\n";
}


int parseCmdArgs(int argc, char** argv)
{
    if (argc == 1)
    {
printUsage(argv);
        return EXIT_FAILURE;
    }

    for (int i = 1; i < argc; ++i)
    {
        if (string(argv[i]) == "--help" || string(argv[i]) == "/?")
        {
printUsage(argv);
            return EXIT_FAILURE;
        }
        else if (string(argv[i]) == "--d3")
        {
divide_images = true;
        }
        else if (string(argv[i]) == "--output")
        {
result_name = argv[i + 1];
i++;
        }
        else if (string(argv[i]) == "--mode")
        {
            if (string(argv[i + 1]) == "panorama")
mode = Stitcher::PANORAMA;
            else if (string(argv[i + 1]) == "scans")
mode = Stitcher::SCANS;
            else
            {
cout << "错误的 --mode 标志值\n";
                return EXIT_FAILURE;
            }
i++;
        }
        else
        {
            Mat img = imread(samples::findFile(argv[i]));
            if (img.empty())
            {
cout << "无法读取图像 '" << argv[i] << "'\n";
                return EXIT_FAILURE;
            }

            if (divide_images)
            {
                Rect rect(0, 0, img.cols / 2, img.rows);
imgs.push_back(img(rect).clone());
rect.x = img.cols / 3;
imgs.push_back(img(rect).clone());
rect.x = img.cols / 2;
imgs.push_back(img(rect).clone());
            }
            else
imgs.push_back(img);
        }
    }
    return EXIT_SUCCESS;
}

Python

本教程的代码如下所示。您可以从这里下载。

注意：C++版本包含额外的选项，例如图像分割（–d3）和更详细的错误处理，这些在Python示例中不存在。

#!/usr/bin/env python

'''
拼接示例
================

展示如何简单地使用Python中的Stitcher API来拼接全景图
或扫描件。
'''

# Python 2/3 兼容性
from __future__ import print_function

import numpy as np
import cv2 as cv

import argparse
import sys

modes = (cv.Stitcher_PANORAMA, cv.Stitcher_SCANS)

parser = argparse.ArgumentParser(prog='stitching.py', description='拼接示例。')
parser.add_argument('--mode',
type = int, choices = modes, default = cv.Stitcher_PANORAMA,
help = '确定拼接器的配置。默认为 `PANORAMA` (%d)，'
         '适用于创建全景照片的模式。选项 `SCANS` (%d) 适用于 '
         '拼接在仿射变换下的材料，例如扫描件。' % modes)
parser.add_argument('--output', default = 'result.jpg',
help = '输出图像。默认为 `result.jpg`。')
parser.add_argument('img', nargs='+', help = '输入图像')

__doc__ += '\n' + parser.format_help()

def main()
args = parser.parse_args()

    # 读取输入图像
imgs = []
    for img_name in args.img
img = cv.imread(cv.samples.findFile(img_name))
        if img is None
print("无法读取图像 " + img_name)
sys.exit(-1)
imgs.append(img)

    #![stitching]
stitcher = cv.Stitcher.create(args.mode)
status, pano = stitcher.stitch(imgs)

    if status != cv.Stitcher_OK
print("无法拼接图像，错误代码 = %d" % status)
sys.exit(-1)
    #![stitching]

    cv.imwrite(args.output, pano)
print("拼接成功。%s 已保存!" % args.output)

print('完成')


if __name__ == '__main__'
print(__doc__)
    main()
    cv.destroyAllWindows()

解释

最重要的代码部分是

C++

    Mat pano;
    Ptr<Stitcher> stitcher = Stitcher::create(mode);
    Stitcher::Status status = stitcher->stitch(imgs, pano);

    if (status != Stitcher::OK)
    {
cout << "无法拼接图像，错误代码 = " << int(status) << endl;
        return EXIT_FAILURE;
    }

Python

stitcher = cv.Stitcher.create(args.mode)
status, pano = stitcher.stitch(imgs)

    if status != cv.Stitcher_OK
print("无法拼接图像，错误代码 = %d" % status)
sys.exit(-1)

创建了一个新的拼接器实例，然后cv::Stitcher::stitch 将完成所有繁重的工作。

cv::Stitcher::create 可以创建预配置的拼接器（参数为 mode）。详细信息请参见cv::Stitcher::Mode。这些配置将设置多个拼接器属性，使其在预定义的场景之一中运行。在您使用预配置创建拼接器后，可以通过设置任何拼接器属性来调整拼接。

如果您有CUDA设备，cv::Stitcher 可以配置为将某些操作卸载到GPU。如果您喜欢此配置，请将 try_use_gpu 设置为 true。无论此标志如何，OpenCL加速都将根据全局OpenCV设置透明地使用。

拼接可能会因多种原因失败，您应始终检查一切是否正常，并且结果全景图是否存储在 pano 中。有关可能的错误代码，请参阅cv::Stitcher::Status 文档。

相机模型

拼接管线中目前实现了2种相机模型。

• 单应性模型 期望图像之间存在透视变换，实现在 cv::detail::BestOf2NearestMatcher cv::detail::HomographyBasedEstimator cv::detail::BundleAdjusterReproj cv::detail::BundleAdjusterRay
• 仿射模型 期望具有6自由度或4自由度的仿射变换，实现在 cv::detail::AffineBestOf2NearestMatcher cv::detail::AffineBasedEstimator cv::detail::BundleAdjusterAffine cv::detail::BundleAdjusterAffinePartial cv::AffineWarper

单应性模型适用于创建相机拍摄的全景照片，而基于仿射的模型可用于拼接扫描件和由专用设备捕获的对象。

注意

cv::Stitcher 的某些详细设置可能没有意义。特别是，您不应将实现仿射模型的类与实现单应性模型的类混用，因为它们处理不同的变换。

试用

如果您启用了构建示例，可以在 build/bin/cpp-example-stitching 下找到可执行文件。此示例是一个控制台应用程序，不带参数运行可查看帮助。opencv_extra 提供了一些示例数据用于测试所有可用配置。

尝试全景模式运行

./cpp-example-stitching --mode panorama <path to opencv_extra>/testdata/stitching/boat*

尝试扫描模式运行（来自家用扫描仪的数据集）

./cpp-example-stitching --mode scans <path to opencv_extra>/testdata/stitching/newspaper*

或（来自专业书籍扫描仪的数据集）

./cpp-example-stitching --mode scans <path to opencv_extra>/testdata/stitching/budapest*

注意

上述示例假定为POSIX平台，在Windows上，您必须显式提供所有文件名（例如 boat1.jpg boat2.jpg...），因为Windows命令行不支持 * 扩展。

详细拼接（Python OpenCV >4.0.1）

如果您想研究拼接管线的内部工作原理或尝试详细配置，可以使用C++或Python提供的 stitching_detailed 源代码

stitching_detailed

C++

stitching_detailed.cpp

Python

stitching_detailed.py

stitching_detailed 程序使用命令行获取拼接参数。存在许多参数。以上示例展示了一些可能的命令行参数

boat5.jpg boat2.jpg boat3.jpg boat4.jpg boat1.jpg boat6.jpg –work_megapix 0.6 –features orb –matcher homography –estimator homography –match_conf 0.3 –conf_thresh 0.3 –ba ray –ba_refine_mask xxxxx –save_graph test.txt –wave_correct no –warp fisheye –blend multiband –expos_comp no –seam gc_colorgrad

成对图像使用单应性匹配器 –matcher homography 进行匹配，并使用估计器 –estimator homography 进行变换估计。

特征匹配步骤的置信度为0.3：–match_conf 0.3。如果您在匹配图像时遇到困难，可以降低此值。

两幅图像来自同一全景图的置信度阈值为0.3：–conf_thresh 0.3。如果您在匹配图像时遇到困难，可以降低此值。

光束法平差（Bundle adjustment）的代价函数是 ray –ba ray

光束法平差的细化掩码为 xxxxx (–ba_refine_mask xxxxx)，其中 'x' 表示细化相应参数，'_' 表示不细化。细化一个，格式如下：fx,skew,ppx,aspect,ppy

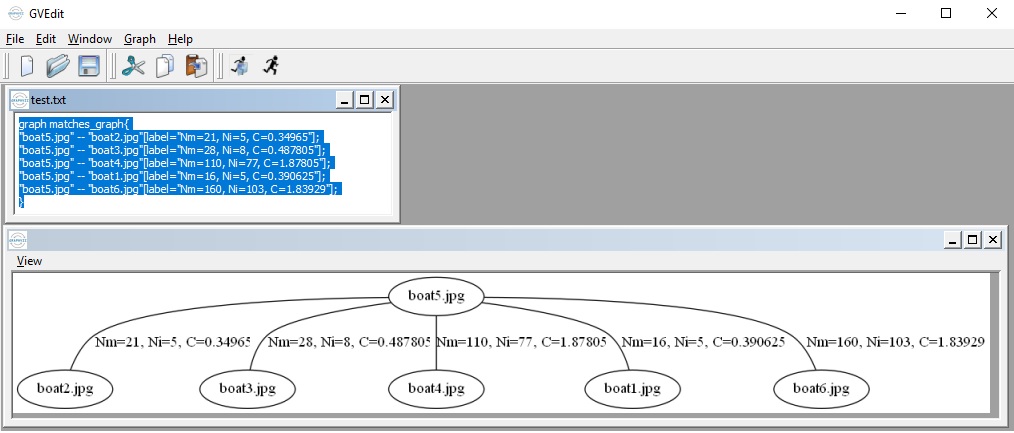

将DOT语言表示的匹配图保存到 test.txt (–save_graph test.txt)：标签说明：Nm 为匹配数，Ni 为内点数，C 为置信度

执行波浪效应校正为 no (–wave_correct no)

扭曲表面类型为 fisheye (–warp fisheye)

混合方法为 multiband (–blend multiband)

曝光补偿方法不使用 (–expos_comp no)

接缝估计器是基于最小图割的接缝 (–seam gc_colorgrad)

您也可以在命令行中使用这些参数

boat5.jpg boat2.jpg boat3.jpg boat4.jpg boat1.jpg boat6.jpg –work_megapix 0.6 –features orb –matcher homography –estimator homography –match_conf 0.3 –conf_thresh 0.3 –ba ray –ba_refine_mask xxxxx –wave_correct horiz –warp compressedPlaneA2B1 –blend multiband –expos_comp channels_blocks –seam gc_colorgrad

您将获得

对于使用扫描仪或无人机捕获的图像（仿射运动），您可以在命令行中使用这些参数

newspaper1.jpg newspaper2.jpg –work_megapix 0.6 –features surf –matcher affine –estimator affine –match_conf 0.3 –conf_thresh 0.3 –ba affine –ba_refine_mask xxxxx –wave_correct no –warp affine

您可以在 https://github.com/opencv/opencv_extra/tree/4.x/testdata/stitching 找到所有图像
