使用 Creative Senz3D 和其他 Intel RealSense SDK 兼容的深度传感器

上一个教程： 使用 Orbbec 3D 相机 (UVC)
下一个教程： 在 Ubuntu 中使用 Wayland highgui 后端

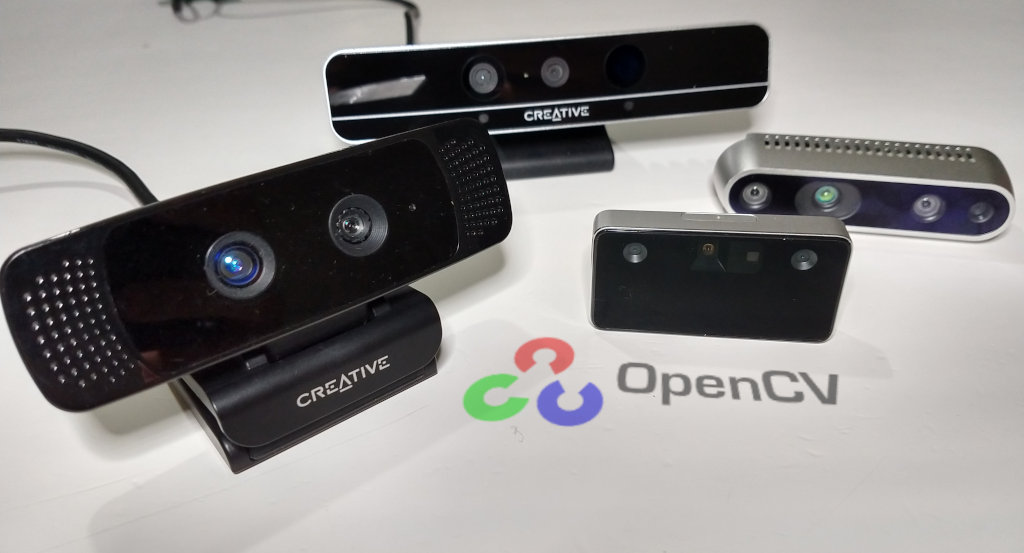

硬件

注意：此教程已部分过时，因为 PerC SDK 已被 RealSense SDK 取代

与 Intel® RealSense SDK 兼容的深度传感器通过 VideoCapture 类支持。可以使用 VideoCapture 的熟悉接口检索深度图、RGB 图像和其他一些格式的输出。

为了在 OpenCV 中使用深度传感器，您应该执行以下初步步骤

1. 安装 Intel RealSense SDK 2.0（从这里 https://github.com/IntelRealSense/librealsense）。
2. 通过在 CMake 中设置 WITH_LIBREALSENSE 标志，使用 Intel RealSense SDK 支持配置 OpenCV。如果在安装文件夹中找到 Intel RealSense SDK，则将使用 Intel Realsense SDK 库构建 OpenCV（请参阅 CMake 日志中的 LIBREALSENSE 状态）。
3. 构建 OpenCV。

VideoCapture 可以检索以下数据

1. 来自深度生成器的数据
   • CAP_INTELPERC_DEPTH_MAP - 每个像素是一个 16 位整数。该值表示从对象到相机 XY 平面或笛卡尔深度的距离。（CV_16UC1）
   • CAP_INTELPERC_UVDEPTH_MAP - 每个像素包含两个 32 位浮点值，范围为 0-1，表示深度坐标到颜色坐标的映射。（CV_32FC2）
   • CAP_INTELPERC_IR_MAP - 每个像素是一个 16 位整数。该值表示反射激光束的强度。（CV_16UC1）
2. 从 RGB 图像生成器给出的数据
   • CAP_INTELPERC_IMAGE - 彩色图像。（CV_8UC3）

为了从深度传感器获取深度图，请使用 VideoCapture::operator >>，例如

VideoCapture capture( CAP_REALSENSE );
for(;;)
{
Mat depthMap;
capture >> depthMap;

    if( waitKey( 30 ) >= 0 )
        break;
}

为了获取多个数据图，请使用 VideoCapture::grab 和 VideoCapture::retrieve，例如

VideoCapture capture(CAP_REALSENSE);
for(;;)
{
Mat depthMap;
Mat image;
Mat irImage;

capture.grab();

capture.retrieve( depthMap, CAP_INTELPERC_DEPTH_MAP );
capture.retrieve( image, CAP_INTELPERC_IMAGE );
capture.retrieve( irImage, CAP_INTELPERC_IR_MAP);

    if( waitKey( 30 ) >= 0 )
        break;
}

为了设置和获取传感器数据生成器的某些属性，请分别使用 VideoCapture::set 和 VideoCapture::get 方法，例如

VideoCapture capture(CAP_REALSENSE);
capture.set( CAP_INTELPERC_DEPTH_GENERATOR | CAP_PROP_INTELPERC_PROFILE_IDX, 0 );
cout << "FPS " << capture.get( CAP_INTELPERC_DEPTH_GENERATOR+CAP_PROP_FPS ) << endl;

由于支持两种类型的传感器数据生成器（图像生成器和深度生成器），因此应使用两个标志来设置/获取所需生成器的属性

• CAP_INTELPERC_IMAGE_GENERATOR – 用于访问图像生成器属性的标志。
• CAP_INTELPERC_DEPTH_GENERATOR – 用于访问深度生成器属性的标志。如果未设置属性的两个可能值中的任何一个，则默认采用此标志值。

有关更多信息，请参阅 opencv/samples/cpp 文件夹中的 videocapture_realsense.cpp 用法示例。
