使用 Orbbec 3D 相机 (UVC)

目录

• • 简介
  • 说明
• 代码
  • 代码解释
    • Python
    • C++
  • 结果
    • Python
    • C++
  • 注意

上一个教程： 使用奥比中光 Astra 3D 相机
下一个教程： 使用 Creative Senz3D 和其他 Intel RealSense SDK 兼容的深度传感器

原始作者	Jinyue Chen
兼容性	OpenCV >= 4.10

介绍

本教程专门介绍基于 UVC 协议的奥比中光 3D 相机。 对于使用依赖 OpenNI 的旧奥比中光 3D 相机，请参阅之前的教程。

与使用基于 OpenNI 的 Astra 3D 相机（需要使用 OpenNI2 SDK 构建 OpenCV）不同，通过 OpenCV 访问奥比中光 UVC 3D 相机不需要安装奥比中光 SDK。 通过使用 cv::VideoCapture 类，用户可以从 3D 相机获取流数据，类似于使用 USB 相机。 深度图和彩色图像的校准和对齐在内部完成。

说明

为了在 OpenCV 中使用 3D 相机，您可以参考 Get Started 安装 OpenCV。

请注意，从 4.11 开始，Mac OS 用户需要使用标志 -DOBSENSOR_USE_ORBBEC_SDK=ON 从源代码编译 OpenCV 才能使用相机

cmake -DOBSENSOR_USE_ORBBEC_SDK=ON ..
make
sudo make install

代码

Python

本教程代码如下所示。 您也可以从 此处 下载

#!/usr/bin/env python

import numpy as np
import sys
import cv2 as cv


def main()
    # 打开奥比中光深度传感器
orbbec_cap = cv.VideoCapture(0, cv.CAP_OBSENSOR)
    if orbbec_cap.isOpened() == False
sys.exit("无法打开相机。")

    while True
        # 从相机抓取数据
        if orbbec_cap.grab()
            # RGB 数据
ret_bgr, bgr_image = orbbec_cap.retrieve(None, cv.CAP_OBSENSOR_BGR_IMAGE)
            if ret_bgr
                cv.imshow("BGR", bgr_image)

            # 深度数据
ret_depth, depth_map = orbbec_cap.retrieve(None, cv.CAP_OBSENSOR_DEPTH_MAP)
            if ret_depth
color_depth_map = cv.normalize(depth_map, None, 0, 255, cv.NORM_MINMAX, cv.CV_8UC1)
color_depth_map = cv.applyColorMap(color_depth_map, cv.COLORMAP_JET)
                cv.imshow("DEPTH", color_depth_map)
        else:
print("无法从相机抓取数据。")

        if cv.pollKey() >= 0
            break

orbbec_cap.release()


if __name__ == '__main__'
    main()

C++

本教程代码如下所示。 您也可以从 此处 下载


#include <opencv2/videoio.hpp>
#include <opencv2/highgui.hpp>
#include <opencv2/imgproc.hpp>
#include <iostream>

using namespace cv;
int main()
{
    VideoCapture obsensorCapture(0, CAP_OBSENSOR);
    if(!obsensorCapture.isOpened()){
std::cerr << "无法打开 obsensor 捕获！ 索引超出范围或设备无响应";
        return -1;
    }

    double fx = obsensorCapture.get(CAP_PROP_OBSENSOR_INTRINSIC_FX);
    double fy = obsensorCapture.get(CAP_PROP_OBSENSOR_INTRINSIC_FY);
    double cx = obsensorCapture.get(CAP_PROP_OBSENSOR_INTRINSIC_CX);
    double cy = obsensorCapture.get(CAP_PROP_OBSENSOR_INTRINSIC_CY);
std::cout << "obsensor 相机内部参数：fx=" << fx << ", fy=" << fy << ", cx=" << cx << ", cy=" << cy << std::endl;

    Mat image;
    Mat depthMap;
    Mat adjDepthMap;

    // 最小深度值
    const double minVal = 300;
    // 最大深度值
    const double maxVal = 5000;
    while (true)
    {
        // 这样抓取深度图
        // obsensorCapture >> depthMap;

        // 另一种抓取深度图的方法（以及 bgr 图像）。
        if (obsensorCapture.grab())
        {
            if (obsensorCapture.retrieve(image, CAP_OBSENSOR_BGR_IMAGE))
            {
imshow("RGB", image);
            }

            if (obsensorCapture.retrieve(depthMap, CAP_OBSENSOR_DEPTH_MAP))
            {
depthMap.convertTo(adjDepthMap, CV_8U, 255.0 / (maxVal - minVal), -minVal * 255.0 / (maxVal - minVal));
applyColorMap(adjDepthMap, adjDepthMap, COLORMAP_JET);
imshow("DEPTH", adjDepthMap);
            }

            // 深度图覆盖在 bgr 图像上
            static const float alpha = 0.6f;
            if (!image.empty() && !depthMap.empty())
            {
depthMap.convertTo(adjDepthMap, CV_8U, 255.0 / (maxVal - minVal), -minVal * 255.0 / (maxVal - minVal));
                cv::resize(adjDepthMap, adjDepthMap, cv::Size(image.cols, image.rows));
                for (int i = 0; i < image.rows; i++)
                {
                    for (int j = 0; j < image.cols; j++)
                    {
                        cv::Vec3b& outRgb = image.at<cv::Vec3b>(i, j);
uint8_t depthValue = 255 - adjDepthMap.at<uint8_t>(i, j);
                        if (depthValue != 0 && depthValue != 255)
                        {
outRgb[0] = (uint8_t)(outRgb[0] * (1.0f - alpha) + depthValue * alpha);
outRgb[1] = (uint8_t)(outRgb[1] * (1.0f - alpha) + depthValue * alpha);
outRgb[2] = (uint8_t)(outRgb[2] * (1.0f - alpha) + depthValue * alpha);
                        }
                    }
                }
                imshow("DepthToColor", image);
            }
image.release();
depthMap.release();
        }

        if (pollKey() >= 0)
            break;
    }
    return 0;
}

代码解释

Python

• 打开奥比中光深度传感器：使用 cv.VideoCapture(0, cv.CAP_OBSENSOR) 尝试打开第一个奥比中光深度传感器设备。 如果相机无法打开，程序将退出并显示错误消息。
• 循环抓取和处理数据：在无限循环中，代码不断从相机抓取数据。 orbbec_cap.grab() 方法尝试抓取一帧。
• 处理 BGR 图像：使用 orbbec_cap.retrieve(None, cv.CAP_OBSENSOR_BGR_IMAGE) 来检索 BGR 图像数据。 如果成功检索，则使用 cv.imshow("BGR", bgr_image) 在窗口中显示 BGR 图像。
• 处理深度图像：使用 orbbec_cap.retrieve(None, cv.CAP_OBSENSOR_DEPTH_MAP) 来检索深度图像数据。 如果成功检索，则首先将深度图像归一化到 0 到 255 的范围，然后应用伪彩色图像，并使用 cv.imshow("DEPTH", color_depth_map) 在窗口中显示结果。
• 键盘中断：使用 cv.pollKey() 检测键盘事件。 如果按下键，循环将中断，程序结束。
• 释放资源：退出循环后，使用 orbbec_cap.release() 释放相机资源。

C++

• 打开奥比中光深度传感器：使用 VideoCapture obsensorCapture(0, CAP_OBSENSOR) 尝试打开第一个奥比中光深度传感器设备。 如果相机无法打开，将显示一条错误消息，程序退出。
• 检索相机内部参数：使用 obsensorCapture.get() 检索相机的内部参数，包括焦距 (fx, fy) 和主点 (cx, cy)。
• 循环抓取和处理数据：在无限循环中，代码不断从相机抓取数据。 obsensorCapture.grab() 方法尝试抓取一帧。
• 处理 BGR 图像：使用 obsensorCapture.retrieve(image, CAP_OBSENSOR_BGR_IMAGE) 来检索 BGR 图像数据。 如果成功检索，则使用 imshow("BGR", image) 在窗口中显示 BGR 图像。
• 处理深度图像：使用 obsensorCapture.retrieve(depthMap, CAP_OBSENSOR_DEPTH_MAP) 来检索深度图像数据。 如果成功检索，则对深度图像进行归一化并应用伪彩色图像，然后使用 imshow("DEPTH", adjDepthMap) 在窗口中显示结果。 检索到的深度值以毫米为单位，并被截断为 300 到 5000（毫米）之间的范围。 这个固定的范围可以解释为基于深度相机深度范围的截断，消除了深度图上的无效像素。
• 将深度图覆盖在 BGR 图像上：将深度图转换为 8 位图像，调整其大小以匹配 BGR 图像的大小，并以指定的透明度 (alpha) 将其覆盖在 BGR 图像上。 叠加的图像使用 imshow("DepthToColor", image) 显示在窗口中。
• 键盘中断：使用 pollKey() 检测键盘事件。 如果按下键，循环将中断，程序结束。
• 释放资源：退出循环后，相机资源将被释放。

结果

Python

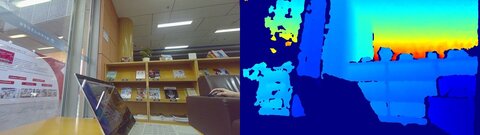

BGR 和 DEPTH 帧

C++

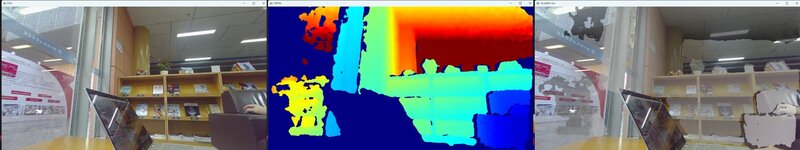

BGR 和 DEPTH 和 DepthToColor 帧

注意

• Mac 用户需要 sudo 权限才能执行代码。
• 固件：如果您使用的是奥比中光 UVC 3D 相机，请确保您的相机固件已更新到最新版本，以避免潜在的兼容性问题。 有关更多详细信息，请参阅奥比中光的发行说明。
