先决条件

Xcode 4.3 或更高版本
iOS 编程基础知识 (Objective-C, Interface Builder)

在 iOS 项目中包含 OpenCV 库

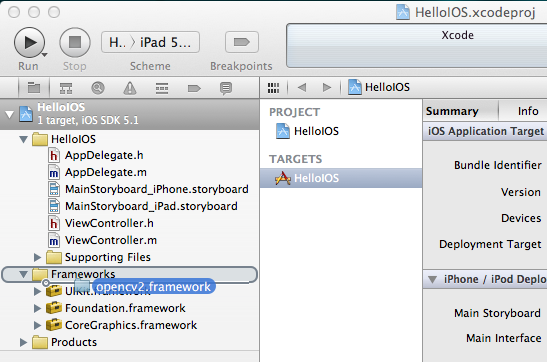

OpenCV 库以框架的形式提供，您可以直接将其拖放到 XCode 项目中。从 http://sourceforge.net/projects/opencvlibrary/files/opencv-ios/ 下载最新的二进制文件。或者，按照本指南在 iOS 中安装手动编译框架。获得框架后，只需将其拖放到 XCode 中即可

您还必须找到用于项目中所有头文件的前缀头文件。该文件通常位于“ProjectName/Supporting Files/ProjectName-Prefix.pch”。在那里，您需要添加一个 include 语句来导入 opencv 库。但是，请确保在包含 UIKit 和 Foundation 之前包含 opencv，否则您会遇到一些奇怪的编译错误，例如 min 和 max 等宏被多次定义。例如，前缀头文件可能如下所示

//
// 'VideoFilters' 项目中 'VideoFilters' 目标的所有源文件的前缀头文件
//

#import <Availability.h>

#ifndef __IPHONE_4_0
#warning "此项目使用仅在 iOS SDK 4.0 及更高版本中提供的功能。"
#endif

#ifdef __cplusplus
#import <opencv2/opencv.hpp>
#endif

#ifdef __OBJC__
#import <UIKit/UIKit.h>
#import <Foundation/Foundation.h>
#endif

视频帧处理示例项目

用户界面

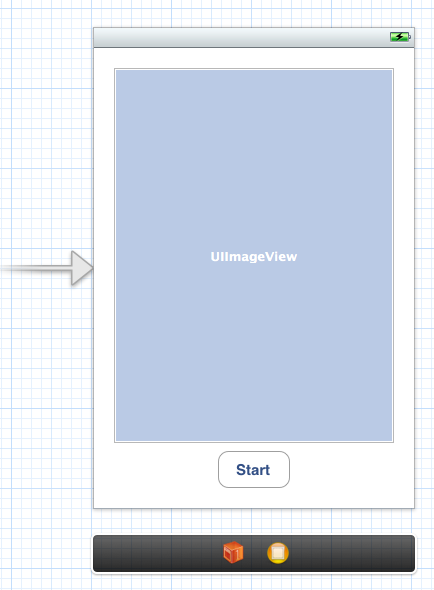

首先，我们创建一个简单的 iOS 项目，例如 Single View Application。然后，我们创建并添加一个 UIImageView 和 UIButton 以启动摄像头并显示视频帧。故事板可能如下所示

确保将 IBOutlets 和 IBActions 添加并连接到相应的 ViewController

@interface ViewController : UIViewController
{
IBOutlet UIImageView* imageView;
IBOutlet UIButton* button;
}

- (IBAction)actionStart:(id)sender;

@end

添加摄像头

我们将一个摄像头控制器添加到视图控制器，并在视图加载时初始化它

#import <opencv2/videoio/cap_ios.h>
using namespace cv;


@interface ViewController : UIViewController
{
    ...
CvVideoCamera* videoCamera;
}
...
@property (nonatomic, retain) CvVideoCamera* videoCamera;

@end

- (void)viewDidLoad
{
[super viewDidLoad];
// 在加载视图后执行任何额外的设置，通常从 nib 加载。

self.videoCamera = [[CvVideoCamera alloc] initWithParentView:imageView];
self.videoCamera.defaultAVCaptureDevicePosition = AVCaptureDevicePositionFront;
self.videoCamera.defaultAVCaptureSessionPreset = AVCaptureSessionPreset352x288;
self.videoCamera.defaultAVCaptureVideoOrientation = AVCaptureVideoOrientationPortrait;
self.videoCamera.defaultFPS = 30;
self.videoCamera.grayscale = NO;
}

在本例中，我们初始化摄像头并将 imageView 作为渲染每一帧的目标。 CvVideoCamera 本质上是 AVFoundation 的一个包装器，因此我们将一些 AVFoundation 摄像头选项作为属性提供。例如，我们想要使用前置摄像头，将视频大小设置为 352x288，并将视频方向设置为纵向（视频摄像头通常以横向模式输出，当您设计纵向应用程序时，这会导致数据转置）。

属性 defaultFPS 设置摄像头的 FPS。如果处理速度低于所需的 FPS，则会自动丢弃帧。

属性 grayscale=YES 会导致不同的颜色空间，即 "YUV (YpCbCr 4:2:0)"，而 grayscale=NO 将输出 32 位 BGRA。

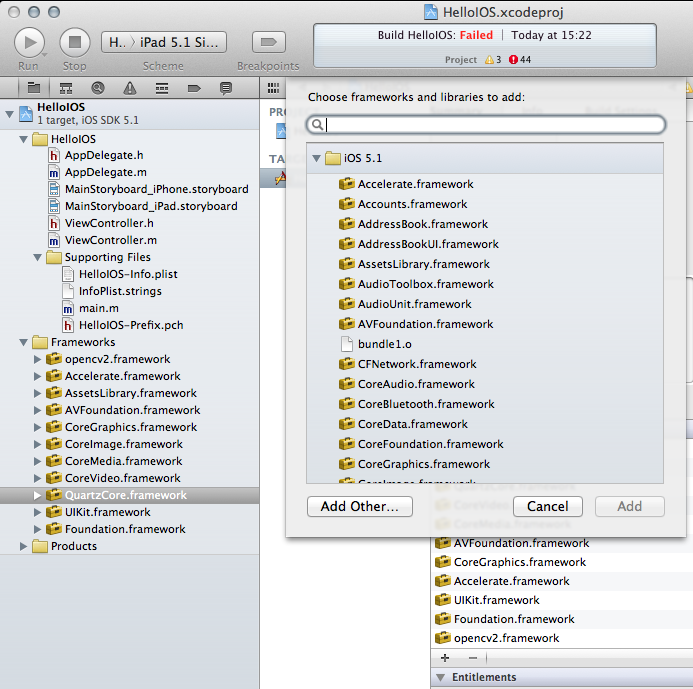

此外，我们必须手动添加 opencv 框架的框架依赖项。最后，您的项目中应至少包含以下框架

opencv2
Accelerate
AssetsLibrary
AVFoundation
CoreGraphics
CoreImage
CoreMedia
CoreVideo
QuartzCore
UIKit
Foundation

处理帧

我们遵循委托模式，这在 iOS 中非常常见，以提供对每个摄像头帧的访问。基本上，View Controller 必须实现 CvVideoCameraDelegate 协议，并且必须设置为摄像头的委托

@interface ViewController : UIViewController<CvVideoCameraDelegate>

- (void)viewDidLoad
{
    ...
self.videoCamera = [[CvVideoCamera alloc] initWithParentView:imageView];
self.videoCamera.delegate = self;
    ...
}

#pragma mark - Protocol CvVideoCameraDelegate

#ifdef __cplusplus
- (void)processImage:(Mat&)image;
{
// 对图像进行一些 OpenCV 处理
}
#endif

请注意，我们在这里使用 C++ (cv::Mat)。重要提示：您必须将视图控制器的扩展名 .m 重命名为 .mm，以便编译器在 Objective-C++（Objective-C 和 C++ 混合）的假设下编译它。然后，当编译器处理 C++ 代码的文件时，定义 __cplusplus。因此，我们将代码放在定义 __cplusplus 的块中。

基本视频处理

从这里您可以开始处理视频帧。例如，以下代码段会对图像进行颜色反转

- (void)processImage:(Mat&)image;
{
// 对图像进行一些 OpenCV 处理
Mat image_copy;
cvtColor(image, image_copy, COLOR_BGR2GRAY);

// 反转图像
bitwise_not(image_copy, image_copy);

// 将 BGR 转换为 BGRA（三通道转换为四通道）
Mat bgr;
cvtColor(image_copy, bgr, COLOR_GRAY2BGR);

cvtColor(bgr, image, COLOR_BGR2BGRA);
}

开始!

最后，我们必须告诉摄像头实际开始/停止工作。以下代码将在您按下按钮时启动摄像头，假设您已正确连接 UI

#pragma mark - UI Actions

- (IBAction)actionStart:(id)sender;
{
[self.videoCamera start];
}

提示

尽量避免代价高昂的矩阵复制操作，尤其是在您追求实时性时。由于图像数据以引用传递，因此如果可能，请就地工作。

当您处理灰度数据时，将 grayscale 设置为 YES，因为 YUV 颜色空间可让您直接访问亮度平面。

Accelerate 框架提供了一些 CPU 加速的 DSP 滤波器，在这种情况下会很方便。


原始作者	Eduard Feicho
兼容性	OpenCV >= 3.0
