目标

在本教程中，我们将学习如何在 iOS 中使用 OpenCV 进行基本的图像处理。

介绍

在 OpenCV 中，所有图像处理操作通常在 Mat 结构上进行。然而，在 iOS 中，要在屏幕上渲染图像，它必须是 UIImage 类的实例。为了将 OpenCV Mat 转换为 UIImage，我们使用 iOS 中提供的 Core Graphics 框架。以下是将 Mat 和 UIImage 之间相互转换所需的代码。

- (cv::Mat)cvMatFromUIImage:(UIImage *)image
{
CGColorSpaceRef colorSpace = CGImageGetColorSpace(image.CGImage);
CGFloat cols = image.size.width;
CGFloat rows = image.size.height;

  cv::Mat cvMat(rows, cols, CV_8UC4); // 每个分量 8 位，4 个通道（颜色通道 + Alpha）

CGContextRef contextRef = CGBitmapContextCreate(cvMat.data, // 指向数据的指针
cols, // 位图宽度
rows, // 位图高度
8, // 每个分量的位数
cvMat.step[0], // 每行字节数
colorSpace, // 颜色空间
kCGImageAlphaNoneSkipLast |
kCGBitmapByteOrderDefault); // 位图信息标志

CGContextDrawImage(contextRef, CGRectMake(0, 0, cols, rows), image.CGImage);
CGContextRelease(contextRef);

  return cvMat;
}

- (cv::Mat)cvMatGrayFromUIImage:(UIImage *)image
{
CGColorSpaceRef colorSpace = CGImageGetColorSpace(image.CGImage);
CGFloat cols = image.size.width;
CGFloat rows = image.size.height;

  cv::Mat cvMat(rows, cols, CV_8UC1); // 每个分量 8 位，1 个通道

CGContextRef contextRef = CGBitmapContextCreate(cvMat.data, // 指向数据的指针
cols, // 位图宽度
rows, // 位图高度
8, // 每个分量的位数
cvMat.step[0], // 每行字节数
colorSpace, // 颜色空间
kCGImageAlphaNoneSkipLast |
kCGBitmapByteOrderDefault); // 位图信息标志

CGContextDrawImage(contextRef, CGRectMake(0, 0, cols, rows), image.CGImage);
CGContextRelease(contextRef);

  return cvMat;
 }

处理后，我们需要将其转换回 UIImage。以下代码可以处理灰度和彩色图像转换（由 if 语句中的通道数确定）。

cv::Mat greyMat;
cv::cvtColor(inputMat, greyMat, COLOR_BGR2GRAY);

处理后，我们需要将其转换回 UIImage。

-(UIImage *)UIImageFromCVMat:(cv::Mat)cvMat
{
NSData *data = [NSData dataWithBytes:cvMat.data length:cvMat.elemSize()*cvMat.total()];
CGColorSpaceRef colorSpace;

  if (cvMat.elemSize() == 1) {
colorSpace = CGColorSpaceCreateDeviceGray();
} else {
colorSpace = CGColorSpaceCreateDeviceRGB();
  }

CGDataProviderRef provider = CGDataProviderCreateWithCFData((__bridge CFDataRef)data);

  // 从 cv::Mat 创建 CGImage
CGImageRef imageRef = CGImageCreate(cvMat.cols, //宽度
cvMat.rows, //高度
8, //每个分量的位数
8 * cvMat.elemSize(), //每个像素的位数
cvMat.step[0], //bytesPerRow
colorSpace, //颜色空间
kCGImageAlphaNone|kCGBitmapByteOrderDefault,// 位图信息
provider, //CGDataProviderRef
NULL, //decode
                                     false, //should interpolate
kCGRenderingIntentDefault //intent
                                     );


  // 从 CGImage 获取 UIImage
UIImage *finalImage = [UIImage imageWithCGImage:imageRef];
CGImageRelease(imageRef);
CGDataProviderRelease(provider);
CGColorSpaceRelease(colorSpace);

  return finalImage;
 }

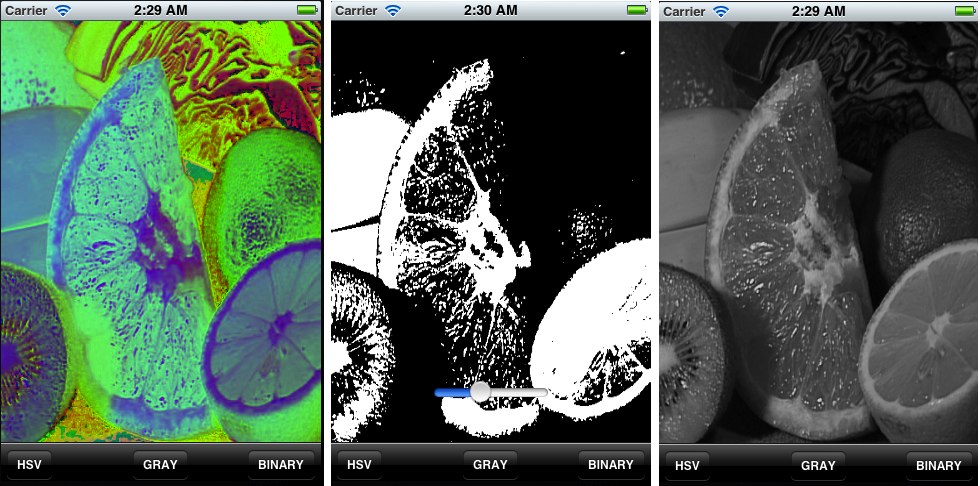

输出

在 YouTube 上查看更多图像效果的运行代码实例。
