特征匹配

目标

在本章中

• 我们将学习如何将一个图像中的特征与其他图像中的特征进行匹配。
• 我们将使用 OpenCV 中的 Brute-Force 匹配器和 FLANN 匹配器

Brute-Force 匹配器基础

Brute-Force 匹配器很简单。它获取第一组中一个特征的描述符，并使用某种距离计算将其与第二组中的所有其他特征进行匹配。并返回最接近的一个。

对于 BF 匹配器，首先我们必须使用 cv.BFMatcher() 创建 BFMatcher 对象。它接受两个可选参数。第一个是 normType。它指定要使用的距离测量方法。默认情况下，它是 cv.NORM_L2。它适用于 SIFT、SURF 等（cv.NORM_L1 也是可用的）。对于基于二进制字符串的描述符，如 ORB、BRIEF、BRISK 等，应使用 cv.NORM_HAMMING，它使用汉明距离作为度量。如果 ORB 使用 WTA_K == 3 或 4，则应使用 cv.NORM_HAMMING2。

第二个参数是布尔变量 crossCheck，默认为 false。如果为 true，则 Matcher 仅返回那些值为 (i,j) 的匹配项，使得集合 A 中的第 i 个描述符将集合 B 中的第 j 个描述符作为最佳匹配，反之亦然。也就是说，两组中的两个特征应该相互匹配。它提供了 consistent 的结果，并且是 D.Lowe 在 SIFT 论文中提出的比率测试的一个很好的替代方法。

一旦创建，两个重要的方法是 BFMatcher.match() 和 BFMatcher.knnMatch()。第一个返回最佳匹配。第二个方法返回 k 个最佳匹配，其中 k 由用户指定。当我们需要在其上进行额外工作时，它可能很有用。

就像我们使用 cv.drawKeypoints() 绘制关键点一样，cv.drawMatches() 帮助我们绘制匹配项。它水平堆叠两个图像，并从第一个图像到第二个图像绘制线，显示最佳匹配。还有 cv.drawMatchesKnn，它绘制所有 k 个最佳匹配。如果 k=2，它将为每个关键点绘制两条匹配线。因此，如果我们想选择性地绘制它，我们必须传递一个掩码。

让我们看看 SIFT 和 ORB 的每个示例（两者都使用不同的距离测量）。

使用 ORB 描述符进行 Brute-Force 匹配

在这里，我们将看到一个简单的示例，说明如何在两个图像之间匹配特征。在这种情况下，我有一个 queryImage 和一个 trainImage。我们将尝试使用特征匹配在 trainImage 中找到 queryImage。（图像是 /samples/data/box.png 和 /samples/data/box_in_scene.png）

我们使用 ORB 描述符来匹配特征。因此，让我们从加载图像、查找描述符等开始。

import numpy as np
import cv2 as cv
import matplotlib.pyplot as plt

img1 = cv.imread('box.png',cv.IMREAD_GRAYSCALE) # queryImage
img2 = cv.imread('box_in_scene.png',cv.IMREAD_GRAYSCALE) # trainImage

# 初始化 ORB 检测器
orb = cv.ORB_create()

# 使用 ORB 查找关键点和描述符
kp1, des1 = orb.detectAndCompute(img1,None)
kp2, des2 = orb.detectAndCompute(img2,None)

接下来，我们创建一个 BFMatcher 对象，其中距离测量为 cv.NORM_HAMMING（因为我们正在使用 ORB），并且启用了 crossCheck 以获得更好的结果。然后，我们使用 Matcher.match() 方法来获得两个图像中的最佳匹配。我们按距离升序对它们进行排序，以便最佳匹配（距离较短）位于前面。然后，我们仅绘制前 10 个匹配项（仅为了可见性。您可以根据需要增加它）

# 创建 BFMatcher 对象
bf = cv.BFMatcher(cv.NORM_HAMMING, crossCheck=True)

# 匹配描述符。
matches = bf.match(des1,des2)

# 按距离顺序对它们进行排序。
matches = sorted(matches, key = lambda x:x.distance)

# 绘制前 10 个匹配项。
img3 = cv.drawMatches(img1,kp1,img2,kp2,matches[:10],None,flags=cv.DrawMatchesFlags_NOT_DRAW_SINGLE_POINTS)

plt.imshow(img3),plt.show()

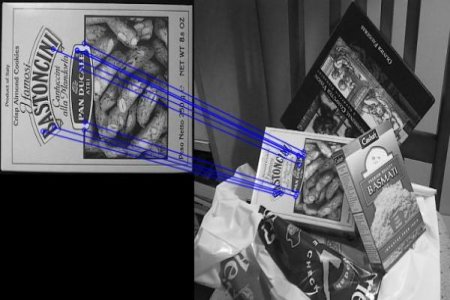

以下是我得到的结果


这个 Matcher 对象是什么？

matches = bf.match(des1,des2) 行的结果是一个 DMatch 对象列表。此 DMatch 对象具有以下属性

• DMatch.distance - 描述符之间的距离。越低越好。
• DMatch.trainIdx - 训练描述符中描述符的索引
• DMatch.queryIdx - 查询描述符中描述符的索引
• DMatch.imgIdx - 训练图像的索引。

使用 SIFT 描述符和比率测试进行 Brute-Force 匹配

这一次，我们将使用 BFMatcher.knnMatch() 来获得 k 个最佳匹配。在此示例中，我们将采用 k=2，以便我们可以应用 D.Lowe 在他的论文中解释的比率测试。

import numpy as np
import cv2 as cv
import matplotlib.pyplot as plt

img1 = cv.imread('box.png',cv.IMREAD_GRAYSCALE) # queryImage
img2 = cv.imread('box_in_scene.png',cv.IMREAD_GRAYSCALE) # trainImage

# 初始化 SIFT 检测器
sift = cv.SIFT_create()

# 使用 SIFT 查找关键点和描述符
kp1, des1 = sift.detectAndCompute(img1,None)
kp2, des2 = sift.detectAndCompute(img2,None)

# 带有默认参数的 BFMatcher
bf = cv.BFMatcher()
matches = bf.knnMatch(des1,des2,k=2)

# 应用比率测试
good = []
for m,n in matches
    if m.distance < 0.75*n.distance
good.append([m])

# cv.drawMatchesKnn 期望列表作为匹配项的列表。
img3 = cv.drawMatchesKnn(img1,kp1,img2,kp2,good,None,flags=cv.DrawMatchesFlags_NOT_DRAW_SINGLE_POINTS)

plt.imshow(img3),plt.show()

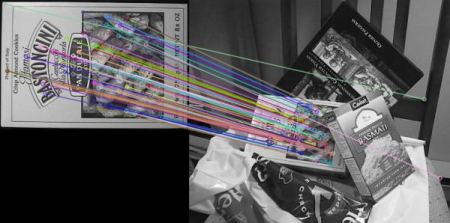

请参阅下面的结果


基于 FLANN 的匹配器

FLANN 代表快速近似最近邻库。它包含一组算法，这些算法经过优化，可在大型数据集和高维特征中快速进行最近邻搜索。对于大型数据集，它的速度比 BFMatcher 快。我们将看到基于 FLANN 匹配器的第二个示例。

对于基于 FLANN 的匹配器，我们需要传递两个字典，它们指定要使用的算法，其相关参数等。第一个是 IndexParams。对于各种算法，要在 FLANN 文档中传递的信息进行了说明。总而言之，对于 SIFT、SURF 等算法，您可以传递以下内容

FLANN_INDEX_KDTREE = 1
index_params = dict(algorithm = FLANN_INDEX_KDTREE, trees = 5)

使用 ORB 时，您可以传递以下内容。注释值是根据文档推荐的，但是在某些情况下，它没有提供所需的结果。其他值工作正常。

FLANN_INDEX_LSH = 6
index_params= dict(algorithm = FLANN_INDEX_LSH,
table_number = 6, # 12
key_size = 12, # 20
multi_probe_level = 1) #2

第二个字典是 SearchParams。它指定应递归遍历索引中树的次数。较高的值可提供更高的精度，但也会花费更多时间。如果要更改值，请传递 search_params = dict(checks=100)。

有了这些信息，我们就可以开始了。

import numpy as np
import cv2 as cv
import matplotlib.pyplot as plt

img1 = cv.imread('box.png',cv.IMREAD_GRAYSCALE) # queryImage
img2 = cv.imread('box_in_scene.png',cv.IMREAD_GRAYSCALE) # trainImage

# 初始化 SIFT 检测器
sift = cv.SIFT_create()

# 使用 SIFT 查找关键点和描述符
kp1, des1 = sift.detectAndCompute(img1,None)
kp2, des2 = sift.detectAndCompute(img2,None)

# FLANN 参数
FLANN_INDEX_KDTREE = 1
index_params = dict(algorithm = FLANN_INDEX_KDTREE, trees = 5)
search_params = dict(checks=50) # 或传递空字典

flann = cv.FlannBasedMatcher(index_params,search_params)

matches = flann.knnMatch(des1,des2,k=2)

# 需要仅绘制良好的匹配项，因此请创建一个掩码
matchesMask = [[0,0] for i in range(len(matches))]

# 根据 Lowe 的论文进行比率测试
for i,(m,n) in enumerate(matches)
    if m.distance < 0.7*n.distance
matchesMask[i]=[1,0]

draw_params = dict(matchColor = (0,255,0),
singlePointColor = (255,0,0),
matchesMask = matchesMask,
flags = cv.DrawMatchesFlags_DEFAULT)

img3 = cv.drawMatchesKnn(img1,kp1,img2,kp2,matches,None,**draw_params)

plt.imshow(img3,),plt.show()

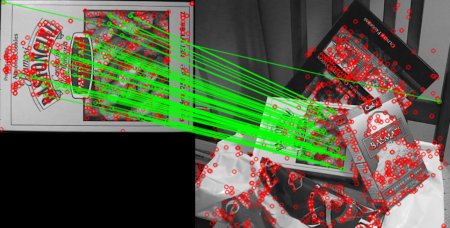

请参阅下面的结果
