目标

在本章中，

我们将混合使用特征匹配和 calib3d 模块中的 findHomography 来查找复杂图像中的已知对象。

基础

那么我们在上次会话中做了什么？我们使用了一个 queryImage，在其中找到了一些特征点，我们又拍摄了另一个 trainImage，也在该图像中找到了特征，并且我们找到了它们之间的最佳匹配。简而言之，我们在另一个杂乱的图像中找到对象某些部分的位置。这些信息足以在 trainImage 上精确地找到对象。

为此，我们可以使用 calib3d 模块中的一个函数，即 cv.findHomography()。如果我们传递来自两个图像的点集，它将找到该对象的透视变换。然后我们可以使用 cv.perspectiveTransform() 找到该对象。它需要至少四个正确的点才能找到变换。

我们已经看到匹配时可能会出现一些错误，这可能会影响结果。为了解决这个问题，该算法使用 RANSAC 或 LEAST_MEDIAN（可以通过标志决定）。因此，提供正确估计的良好匹配项称为内点，其余称为外点。cv.findHomography() 返回一个掩码，该掩码指定内点和外点。

那么让我们开始吧！！！

代码

首先，像往常一样，让我们在图像中找到 SIFT 特征并应用比率测试来找到最佳匹配。

import numpy as np
import cv2 as cv
from matplotlib import pyplot as plt

MIN_MATCH_COUNT = 10

img1 = cv.imread('box.png', cv.IMREAD_GRAYSCALE) # queryImage
img2 = cv.imread('box_in_scene.png', cv.IMREAD_GRAYSCALE) # trainImage

# 初始化 SIFT 检测器
sift = cv.SIFT_create()

# 使用 SIFT 查找关键点和描述符
kp1, des1 = sift.detectAndCompute(img1,None)
kp2, des2 = sift.detectAndCompute(img2,None)

FLANN_INDEX_KDTREE = 1
index_params = dict(algorithm = FLANN_INDEX_KDTREE, trees = 5)
search_params = dict(checks = 50)

flann = cv.FlannBasedMatcher(index_params, search_params)

matches = flann.knnMatch(des1,des2,k=2)

# 根据 Lowe 的比率测试存储所有好的匹配项。
good = []
for m,n in matches
    if m.distance < 0.7*n.distance
good.append(m)

现在我们设置一个条件，至少要有 10 个匹配项（由 MIN_MATCH_COUNT 定义）才能找到对象。否则，只需显示一条消息，说明没有足够的匹配项。

如果找到足够的匹配项，我们提取两个图像中匹配关键点的位置。它们被传递以找到透视变换。一旦我们得到这个 3x3 变换矩阵，我们就使用它将 queryImage 的角转换为 trainImage 中的对应点。然后我们绘制它。

if len(good)>MIN_MATCH_COUNT
src_pts = np.float32([ kp1[m.queryIdx].pt for m in good ]).reshape(-1,1,2)
dst_pts = np.float32([ kp2[m.trainIdx].pt for m in good ]).reshape(-1,1,2)

M, mask = cv.findHomography(src_pts, dst_pts, cv.RANSAC,5.0)
matchesMask = mask.ravel().tolist()

h,w = img1.shape
pts = np.float32([ [0,0],[0,h-1],[w-1,h-1],[w-1,0] ]).reshape(-1,1,2)
dst = cv.perspectiveTransform(pts,M)

img2 = cv.polylines(img2,[np.int32(dst)],True,255,3, cv.LINE_AA)

else:
print( "找到的匹配项不够 - {}/{}".format(len(good), MIN_MATCH_COUNT) )
matchesMask = None

最后，我们绘制内点（如果成功找到对象）或匹配的关键点（如果失败）。

draw_params = dict(matchColor = (0,255,0), # 以绿色绘制匹配项
singlePointColor = None,
matchesMask = matchesMask, # 仅绘制内点
flags = 2)

img3 = cv.drawMatches(img1,kp1,img2,kp2,good,None,**draw_params)

plt.imshow(img3, 'gray'),plt.show()

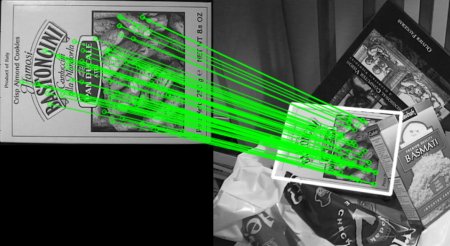

请参阅下面的结果。对象在杂乱的图像中以白色标记
