Sobel 导数

目录

• 目标
• 理论
  • Sobel 算子
  • 公式
• 代码
• 解释
  • 声明变量
  • 加载源图像
  • 降噪
  • 灰度化
  • Sobel 算子
  • 将输出转换为 CV_8U 图像
  • 梯度
  • 显示结果
• 结果

上一教程： 为图像添加边框
下一教程： 拉普拉斯算子

原始作者	Ana Huamán
兼容性	OpenCV >= 3.0

目标

在本教程中，您将学习如何

• 使用 OpenCV 函数 Sobel() 计算图像的导数。
• 使用 OpenCV 函数 Scharr() 计算尺寸为 \(3 \cdot 3\) 的核的更精确导数

理论

注意

以下解释摘自 Bradski 和 Kaehler 所著的 Learning OpenCV 一书。

1. 在前面两个教程中，我们看到了卷积的应用示例。最重要的卷积之一是计算图像中的导数（或其近似值）。
2. 为什么图像中导数的计算可能很重要？假设我们想检测图像中存在的边缘。例如

您可以很容易地注意到，在边缘处，像素强度会显著变化。表达变化的好方法是使用导数。梯度的高变化表示图像中的重大变化。

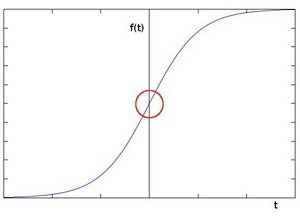

1. 为了更形象化，假设我们有一个一维图像。边缘由下方图中强度的“跳跃”显示

1. 如果我们取一阶导数（实际上，这里显示为一个最大值），边缘的“跳跃”会更容易看到

1. 因此，从上面的解释我们可以推断，检测图像边缘的方法可以通过定位梯度高于其邻居（或者更普遍地说，高于阈值）的像素位置来实现。
2. 更详细的解释，请参考 Bradski 和 Kaehler 所著的 Learning OpenCV

Sobel 算子

1. Sobel 算子是一种离散微分算子。它计算图像强度函数的梯度的近似值。
2. Sobel 算子结合了高斯平滑和微分。

公式

假设待操作图像为 \(I\)

1. 我们计算两个导数

   1. 水平变化：这是通过将 \(I\) 与一个奇数尺寸的核 \(G_{x}\) 进行卷积来计算的。例如，对于尺寸为 3 的核，\(G_{x}\) 将按如下方式计算：

   \[G_{x} = \begin{bmatrix} -1 & 0 & +1 \\ -2 & 0 & +2 \\ -1 & 0 & +1 \end{bmatrix} * I\]

   1. 垂直变化：这是通过将 \(I\) 与一个奇数尺寸的核 \(G_{y}\) 进行卷积来计算的。例如，对于尺寸为 3 的核，\(G_{y}\) 将按如下方式计算：

   \[G_{y} = \begin{bmatrix} -1 & -2 & -1 \\ 0 & 0 & 0 \\ +1 & +2 & +1 \end{bmatrix} * I\]

2. 在图像的每个点，我们通过结合上述两个结果来计算该点梯度的近似值

   \[G = \sqrt{ G_{x}^{2} + G_{y}^{2} }\]

   尽管有时会使用以下更简单的方程

   \[G = |G_{x}| + |G_{y}|\]

注意

当核大小为 3 时，上面显示的 Sobel 核可能会产生明显的误差（毕竟，Sobel 只是导数的近似）。OpenCV 通过使用 Scharr() 函数解决了尺寸为 3 的核的这种不准确性。它与标准 Sobel 函数一样快，但更精确。它实现了以下核：

\[G_{x} = \begin{bmatrix} -3 & 0 & +3 \\ -10 & 0 & +10 \\ -3 & 0 & +3 \end{bmatrix}\]

\[G_{y} = \begin{bmatrix} -3 & -10 & -3 \\ 0 & 0 & 0 \\ +3 & +10 & +3 \end{bmatrix}\]

您可以在 OpenCV 参考手册 - Scharr() 中查看此函数的更多信息。此外，在下面的示例代码中，您会注意到 Sobel() 函数的代码上方也有 Scharr() 函数的注释代码。取消注释（并显然注释掉 Sobel 相关代码）应该能让您了解此函数的工作原理。

代码

1. 此程序的作用是什么？
   • 应用Sobel 算子，并生成一张以较暗背景显示检测到的边缘的图像。
2. 教程代码如下所示。

C++

您也可以从这里下载。


#include "opencv2/imgproc.hpp"
#include "opencv2/imgcodecs.hpp"
#include "opencv2/highgui.hpp"

#include <iostream>

using namespace cv;
using namespace std;

int main( int argc, char** argv )
{
  cv::CommandLineParser parser(argc, argv,
                               "{@input |lena.jpg|输入图像}"
                               "{ksize k|1|ksize (运行时按 'K' 键增加其值)}"
                               "{scale s|1|比例 (运行时按 'S' 键增加其值)}"
                               "{delta d|0|delta (运行时按 'D' 键增加其值)}"
                               "{help h|false|显示帮助信息}");

cout << "The sample uses Sobel or Scharr OpenCV functions for edge detection\n\n";
parser.printMessage();
cout << "\nPress 'ESC' to exit program.\nPress 'R' to reset values ( ksize will be -1 equal to Scharr function )";

  // 首先声明我们要使用的变量
  Mat image,src, src_gray;
  Mat grad;
  const String window_name = "Sobel Demo - Simple Edge Detector";
  int ksize = parser.get<int>("ksize");
  int scale = parser.get<int>("scale");
  int delta = parser.get<int>("delta");
  int ddepth = CV_16S;

  String imageName = parser.get<String>("@input");
  // 像往常一样，我们加载源图像 (src)
image = imread( samples::findFile( imageName ), IMREAD_COLOR ); // Load an image

  // 检查图像是否加载成功
  if( image.empty() )
  {
printf("Error opening image: %s\n", imageName.c_str());
    return EXIT_FAILURE;
  }

  for (;;)
  {
    // Remove noise by blurring with a Gaussian filter ( kernel size = 3 )
GaussianBlur(image, src, Size(3, 3), 0, 0, BORDER_DEFAULT);

    // 将图像转换为灰度
cvtColor(src, src_gray, COLOR_BGR2GRAY);

    Mat grad_x, grad_y;
    Mat abs_grad_x, abs_grad_y;

Sobel(src_gray, grad_x, ddepth, 1, 0, ksize, scale, delta, BORDER_DEFAULT);

Sobel(src_gray, grad_y, ddepth, 0, 1, ksize, scale, delta, BORDER_DEFAULT);

    // 转换回 CV_8U
convertScaleAbs(grad_x, abs_grad_x);
convertScaleAbs(grad_y, abs_grad_y);

addWeighted(abs_grad_x, 0.5, abs_grad_y, 0.5, 0, grad);

imshow(window_name, grad);
    char key = (char)waitKey(0);

    if(key == 27)
    {
      return EXIT_SUCCESS;
    }

    if (key == 'k' || key == 'K')
    {
ksize = ksize < 30 ? ksize+2 : -1;
    }

    if (key == 's' || key == 'S')
    {
scale++;
    }

    if (key == 'd' || key == 'D')
    {
delta++;
    }

    if (key == 'r' || key == 'R')
    {
      scale =  1;
ksize = -1;
delta = 0;
    }
  }
  return EXIT_SUCCESS;
}

Java

您也可以从这里下载。


import org.opencv.core.*;
import org.opencv.highgui.HighGui;
import org.opencv.imgcodecs.Imgcodecs;
import org.opencv.imgproc.Imgproc;

class SobelDemoRun {

    public void run(String[] args) {

        // 首先声明我们要使用的变量
Mat src, src_gray = new Mat();
Mat grad = new Mat();
String window_name = "Sobel Demo - Simple Edge Detector";
        int scale = 1;
        int delta = 0;
        int ddepth = CvType.CV_16S;

        // 像往常一样，我们加载源图像 (src)
        // Check number of arguments
        if (args.length == 0){
System.out.println("Not enough parameters!");
System.out.println("Program Arguments: [image_path]");
System.exit(-1);
        }

        // Load the image
src = Imgcodecs.imread(args[0]);

        // 检查图像是否加载成功
        if( src.empty() ) {
System.out.println("Error opening image: " + args[0]);
System.exit(-1);
        }

        // Remove noise by blurring with a Gaussian filter ( kernel size = 3 )
Imgproc.GaussianBlur( src, src, new Size(3, 3), 0, 0, Core.BORDER_DEFAULT );

        // 将图像转换为灰度
Imgproc.cvtColor( src, src_gray, Imgproc.COLOR_RGB2GRAY );

Mat grad_x = new Mat(), grad_y = new Mat();
Mat abs_grad_x = new Mat(), abs_grad_y = new Mat();

        //Imgproc.Scharr( src_gray, grad_x, ddepth, 1, 0, scale, delta, Core.BORDER_DEFAULT );
Imgproc.Sobel( src_gray, grad_x, ddepth, 1, 0, 3, scale, delta, Core.BORDER_DEFAULT );

        //Imgproc.Scharr( src_gray, grad_y, ddepth, 0, 1, scale, delta, Core.BORDER_DEFAULT );
Imgproc.Sobel( src_gray, grad_y, ddepth, 0, 1, 3, scale, delta, Core.BORDER_DEFAULT );

        // 转换回 CV_8U
Core.convertScaleAbs( grad_x, abs_grad_x );
Core.convertScaleAbs( grad_y, abs_grad_y );

Core.addWeighted( abs_grad_x, 0.5, abs_grad_y, 0.5, 0, grad );

HighGui.imshow( window_name, grad );
HighGui.waitKey(0);

System.exit(0);
    }
}

public class SobelDemo {
    public static void main(String[] args) {
        // 加载本地库。
System.loadLibrary(Core.NATIVE_LIBRARY_NAME);
        new SobelDemoRun().run(args);
    }
}

Python

您也可以从这里下载。

"""
@file sobel_demo.py
@brief 使用 Sobel 和/或 Scharr OpenCV 函数制作简单边缘检测器的示例代码
"""
import sys
import cv2 as cv


def main(argv)

window_name = ('Sobel Demo - Simple Edge Detector')
scale = 1
delta = 0
ddepth = cv.CV_16S



    if len(argv) < 1
        print ('Not enough parameters')
        print ('Usage:\nmorph_lines_detection.py < path_to_image >')
        return -1

    # Load the image
src = cv.imread(argv[0], cv.IMREAD_COLOR)

    # Check if image is loaded fine
    if src is None
        print ('Error opening image: ' + argv[0])
        return -1



src = cv.GaussianBlur(src, (3, 3), 0)



gray = cv.cvtColor(src, cv.COLOR_BGR2GRAY)



grad_x = cv.Sobel(gray, ddepth, 1, 0, ksize=3, scale=scale, delta=delta, borderType=cv.BORDER_DEFAULT)

    # Gradient-Y
    # grad_y = cv.Scharr(gray,ddepth,0,1)
grad_y = cv.Sobel(gray, ddepth, 0, 1, ksize=3, scale=scale, delta=delta, borderType=cv.BORDER_DEFAULT)



abs_grad_x = cv.convertScaleAbs(grad_x)
abs_grad_y = cv.convertScaleAbs(grad_y)



grad = cv.addWeighted(abs_grad_x, 0.5, abs_grad_y, 0.5, 0)



    cv.imshow(window_name, grad)
    cv.waitKey(0)


    return 0

if __name__ == "__main__"
    main(sys.argv[1:])

解释

声明变量

  // 首先声明我们要使用的变量
  Mat image,src, src_gray;
  Mat grad;
  const String window_name = "Sobel Demo - Simple Edge Detector";
  int ksize = parser.get<int>("ksize");
  int scale = parser.get<int>("scale");
  int delta = parser.get<int>("delta");
  int ddepth = CV_16S;

加载源图像

  String imageName = parser.get<String>("@input");
  // 像往常一样，我们加载源图像 (src)
image = imread( samples::findFile( imageName ), IMREAD_COLOR ); // Load an image

  // 检查图像是否加载成功
  if( image.empty() )
  {
printf("Error opening image: %s\n", imageName.c_str());
    return EXIT_FAILURE;
  }

降噪

    // Remove noise by blurring with a Gaussian filter ( kernel size = 3 )
    GaussianBlur(image, src, Size(3, 3), 0, 0, BORDER_DEFAULT);

灰度化

    // 将图像转换为灰度
    cvtColor(src, src_gray, COLOR_BGR2GRAY);

Sobel 算子

    Mat grad_x, grad_y;
    Mat abs_grad_x, abs_grad_y;

    Sobel(src_gray, grad_x, ddepth, 1, 0, ksize, scale, delta, BORDER_DEFAULT);

    Sobel(src_gray, grad_y, ddepth, 0, 1, ksize, scale, delta, BORDER_DEFAULT);

• 我们计算 x 和 y 方向的“导数”。为此，我们使用 Sobel() 函数，如下所示：该函数接受以下参数：

  • src_gray：在我们的示例中，它是输入图像。这里是 CV_8U
  • grad_x / grad_y ：输出图像。
  • ddepth：输出图像的深度。我们将其设置为 CV_16S 以避免溢出。
  • x_order：x 方向导数的阶数。
  • y_order：y 方向导数的阶数。
  • scale、delta 和 BORDER_DEFAULT：我们使用默认值。

  请注意，为了计算 x 方向的梯度，我们使用：\(x_{order}= 1\) 和 \(y_{order} = 0\)。对于 y 方向，我们也类似处理。

将输出转换为 CV_8U 图像

    // 转换回 CV_8U
    convertScaleAbs(grad_x, abs_grad_x);
    convertScaleAbs(grad_y, abs_grad_y);

梯度

    addWeighted(abs_grad_x, 0.5, abs_grad_y, 0.5, 0, grad);

我们尝试通过添加两个方向梯度来近似梯度（请注意，这根本不是精确计算！但对我们的目的来说已经足够了）。

显示结果

    imshow(window_name, grad);
    char key = (char)waitKey(0);

结果

1. 这是将我们的基本检测器应用于 lena.jpg 的输出结果：
