Harris 角点检测器

目录

• 目标
• 理论
  • 什么是特征？
  • 图像特征的类型
  • 为什么角点如此特殊？
  • 它是如何工作的？
• 代码
• 解释
• 结果

下一教程： Shi-Tomasi 角点检测器

原始作者	Ana Huamán
兼容性	OpenCV >= 3.0

目标

在本教程中，您将学习

• 什么是特征以及它们为何重要
• 使用函数 cv::cornerHarris 使用 Harris-Stephens 方法检测角点。

理论

什么是特征？

• 在计算机视觉中，通常我们需要找到环境中不同帧之间的匹配点。为什么？如果我们知道两幅图像如何相互关联，我们就可以使用*这两幅*图像来提取它们的信息。
• 当我们说 匹配点 时，通常是指场景中我们容易识别的 特性。我们称这些特性为 特征。
• 那么，特征应该具备哪些特性呢？
  • 它必须是 *唯一可识别的*

图像特征的类型

列举如下

• 边缘
• 角点 (也称为兴趣点)
• 斑点 (也称为兴趣区域)

在本教程中，我们将专门研究 角点 特征。

为什么角点如此特殊？

• 因为角点是两条边缘的交点，它代表一个方向 改变 的点。因此，图像的梯度（在两个方向上）具有很大的变化，这可以用于检测它。

它是如何工作的？

• 让我们寻找角点。由于角点代表图像中梯度的变化，我们将寻找这种“变化”。

• 考虑一幅灰度图像 \(I\)。我们将用一个窗口 \(w(x,y)\) （在 x 方向有 \(u\) 位移，在 y 方向有 \(v\) 位移）扫过 \(I\)，并计算强度变化。

  \[E(u,v) = \sum _{x,y} w(x,y)[ I(x+u,y+v) - I(x,y)]^{2}\]

  其中

  • \(w(x,y)\) 是在位置 \((x,y)\) 的窗口
  • \(I(x,y)\) 是在 \((x,y)\) 的强度
  • \(I(x+u,y+v)\) 是在移动后的窗口 \((x+u,y+v)\) 的强度

• 由于我们寻找带有角点的窗口，因此我们寻找强度变化大的窗口。因此，我们必须使上述方程最大化，特别是以下项：

  \[\sum _{x,y}[ I(x+u,y+v) - I(x,y)]^{2}\]

• 使用 泰勒展开

  \[E(u,v) \approx \sum _{x,y}[ I(x,y) + u I_{x} + vI_{y} - I(x,y)]^{2}\]

• 展开方程并适当消去项

  \[E(u,v) \approx \sum _{x,y} u^{2}I_{x}^{2} + 2uvI_{x}I_{y} + v^{2}I_{y}^{2}\]

• 可以矩阵形式表示为

  \[E(u,v) \approx \begin{bmatrix} u & v \end{bmatrix} \left ( \displaystyle \sum_{x,y} w(x,y) \begin{bmatrix} I_x^{2} & I_{x}I_{y} \\ I_xI_{y} & I_{y}^{2} \end{bmatrix} \right ) \begin{bmatrix} u \\ v \end{bmatrix}\]

• 我们记为

  \[M = \displaystyle \sum_{x,y} w(x,y) \begin{bmatrix} I_x^{2} & I_{x}I_{y} \\ I_xI_{y} & I_{y}^{2} \end{bmatrix}\]

• 因此，我们的方程现在是

  \[E(u,v) \approx \begin{bmatrix} u & v \end{bmatrix} M \begin{bmatrix} u \\ v \end{bmatrix}\]

• 为每个窗口计算一个分数，以确定它是否可能包含一个角点

  \[R = det(M) - k(trace(M))^{2}\]

  其中

  • det(M) = \(\lambda_{1}\lambda_{2}\)
  • trace(M) = \(\lambda_{1}+\lambda_{2}\)

  一个得分 \(R\) 大于某个特定值的窗口被视为“角点”

代码

C++

本教程的代码显示在以下行中。您也可以从此处下载。


#include "opencv2/highgui.hpp"
#include "opencv2/imgproc.hpp"
#include <iostream>

using namespace cv;
using namespace std;

Mat src, src_gray;
int thresh = 200;
int max_thresh = 255;

const char* source_window = "Source image";
const char* corners_window = "Corners detected";

void cornerHarris_demo( int, void* );

int main( int argc, char** argv )
{
    CommandLineParser parser( argc, argv, "{@input | building.jpg | input image}" );
src = imread( samples::findFile( parser.get<String>( "@input" ) ) );
    if ( src.empty() )
    {
cout << "Could not open or find the image!\n" << endl;
cout << "Usage: " << argv[0] << " <Input image>" << endl;
        return -1;
    }
cvtColor( src, src_gray, COLOR_BGR2GRAY );

namedWindow( source_window );
createTrackbar( "Threshold: ", source_window, &thresh, max_thresh, cornerHarris_demo );
imshow( source_window, src );

cornerHarris_demo( 0, 0 );

cv::Mat::empty
    return 0;
}

void cornerHarris_demo( int, void* )
{
    int blockSize = 2;
    int apertureSize = 3;
    double k = 0.04;

    Mat dst = Mat::zeros( src.size(), CV_32FC1 );
cornerHarris( src_gray, dst, blockSize, apertureSize, k );

    Mat dst_norm, dst_norm_scaled;
normalize( dst, dst_norm, 0, 255, NORM_MINMAX, CV_32FC1, Mat() );
convertScaleAbs( dst_norm, dst_norm_scaled );

    for( int i = 0; i < dst_norm.rows ; i++ )
    {
        for( int j = 0; j < dst_norm.cols; j++ )
        {
            if( (int) dst_norm.at<float>(i,j) > thresh )
            {
circle( dst_norm_scaled, Point(j,i), 5, Scalar(0), 2, 8, 0 );
            }
        }
    }

    namedWindow( corners_window );
    imshow( corners_window, dst_norm_scaled );
}

Java

本教程的代码显示在以下行中。您也可以从此处下载。

import java.awt.BorderLayout;
import java.awt.Container;
import java.awt.Image;

import javax.swing.BoxLayout;
import javax.swing.ImageIcon;
import javax.swing.JFrame;
import javax.swing.JLabel;
import javax.swing.JPanel;
import javax.swing.JSlider;
import javax.swing.event.ChangeEvent;
import javax.swing.event.ChangeListener;

import org.opencv.core.Core;
import org.opencv.core.CvType;
import org.opencv.core.Mat;
import org.opencv.core.Point;
import org.opencv.core.Scalar;
import org.opencv.highgui.HighGui;
import org.opencv.imgcodecs.Imgcodecs;
import org.opencv.imgproc.Imgproc;

class CornerHarris {
    private Mat srcGray = new Mat();
    private Mat dst = new Mat();
    private Mat dstNorm = new Mat();
    private Mat dstNormScaled = new Mat();
    private JFrame frame;
    private JLabel imgLabel;
    private JLabel cornerLabel;
    private static final int MAX_THRESHOLD = 255;
    private int threshold = 200;

    public CornerHarris(String[] args) {
String filename = args.length > 0 ? args[0] : "../data/building.jpg";
Mat src = Imgcodecs.imread(filename);
        if (src.empty()) {
System.err.println("Cannot read image: " + filename);
System.exit(0);
        }

Imgproc.cvtColor(src, srcGray, Imgproc.COLOR_BGR2GRAY);

        // Create and set up the window.
frame = new JFrame("Harris corner detector demo");
frame.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
        // Set up the content pane.
Image img = HighGui.toBufferedImage(src);
addComponentsToPane(frame.getContentPane(), img);
        // Use the content pane's default BorderLayout. No need for
        // setLayout(new BorderLayout());
        // Display the window.
frame.pack();
frame.setVisible(true);
update();
    }

    private void addComponentsToPane(Container pane, Image img) {
        if (!(pane.getLayout() instanceof BorderLayout)) {
pane.add(new JLabel("Container doesn't use BorderLayout!"));
            return;
        }

JPanel sliderPanel = new JPanel();
sliderPanel.setLayout(new BoxLayout(sliderPanel, BoxLayout.PAGE_AXIS));

sliderPanel.add(new JLabel("Threshold: "));
JSlider slider = new JSlider(0, MAX_THRESHOLD, threshold);
slider.setMajorTickSpacing(20);
slider.setMinorTickSpacing(10);
slider.setPaintTicks(true);
slider.setPaintLabels(true);
slider.addChangeListener(new ChangeListener() {
@Override
            public void stateChanged(ChangeEvent e) {
JSlider source = (JSlider) e.getSource();
threshold = source.getValue();
update();
            }
        });
sliderPanel.add(slider);
pane.add(sliderPanel, BorderLayout.PAGE_START);

JPanel imgPanel = new JPanel();
imgLabel = new JLabel(new ImageIcon(img));
imgPanel.add(imgLabel);

Mat blackImg = Mat.zeros(srcGray.size(), CvType.CV_8U);
cornerLabel = new JLabel(new ImageIcon(HighGui.toBufferedImage(blackImg)));
imgPanel.add(cornerLabel);

pane.add(imgPanel, BorderLayout.CENTER);
    }

    private void update() {
dst = Mat.zeros(srcGray.size(), CvType.CV_32F);

        int blockSize = 2;
        int apertureSize = 3;
        double k = 0.04;

Imgproc.cornerHarris(srcGray, dst, blockSize, apertureSize, k);

Core.normalize(dst, dstNorm, 0, 255, Core.NORM_MINMAX);
Core.convertScaleAbs(dstNorm, dstNormScaled);

        float[] dstNormData = new float[(int) (dstNorm.total() * dstNorm.channels())];
dstNorm.get(0, 0, dstNormData);

        for (int i = 0; i < dstNorm.rows(); i++) {
            for (int j = 0; j < dstNorm.cols(); j++) {
                if ((int) dstNormData[i * dstNorm.cols() + j] > threshold) {
Imgproc.circle(dstNormScaled, new Point(j, i), 5, new Scalar(0), 2, 8, 0);
                }
            }
        }

cornerLabel.setIcon(new ImageIcon(HighGui.toBufferedImage(dstNormScaled)));
frame.repaint();
    }
}

public class CornerHarrisDemo {
    public static void main(String[] args) {
        // 加载本地 OpenCV 库
System.loadLibrary(Core.NATIVE_LIBRARY_NAME);

        // Schedule a job for the event dispatch thread
        // creating and showing this application's GUI.
javax.swing.SwingUtilities.invokeLater(new Runnable() {
@Override
            public void run() {
                new CornerHarris(args);
            }
        });
    }
}

Python

本教程的代码显示在以下行中。您也可以从此处下载。

from __future__ import print_function
import cv2 as cv
import numpy as np
import argparse

source_window = 'Source image'
corners_window = 'Corners detected'
max_thresh = 255

def cornerHarris_demo(val)
thresh = val

    # Detector parameters
blockSize = 2
apertureSize = 3
k = 0.04

    # Detecting corners
dst = cv.cornerHarris(src_gray, blockSize, apertureSize, k)

    # Normalizing
dst_norm = np.empty(dst.shape, dtype=np.float32)
    cv.normalize(dst, dst_norm, alpha=0, beta=255, norm_type=cv.NORM_MINMAX)
dst_norm_scaled = cv.convertScaleAbs(dst_norm)

    # Drawing a circle around corners
    for i in range(dst_norm.shape[0])
        for j in range(dst_norm.shape[1])
            if int(dst_norm[i,j]) > thresh
                cv.circle(dst_norm_scaled, (j,i), 5, (0), 2)

    # Showing the result
    cv.namedWindow(corners_window)
    cv.imshow(corners_window, dst_norm_scaled)

# 加载源图像并将其转换为灰度图像
parser = argparse.ArgumentParser(description='Code for Harris corner detector tutorial.')
parser.add_argument('--input', help='Path to input image.', default='building.jpg')
args = parser.parse_args()

src = cv.imread(cv.samples.findFile(args.input))
if src is None
print('Could not open or find the image:', args.input)
exit(0)

src_gray = cv.cvtColor(src, cv.COLOR_BGR2GRAY)

# 创建窗口和轨迹栏
cv.namedWindow(source_window)
thresh = 200 # initial threshold
cv.createTrackbar('Threshold: ', source_window, thresh, max_thresh, cornerHarris_demo)
cv.imshow(source_window, src)
cornerHarris_demo(thresh)

cv.waitKey()

解释

结果

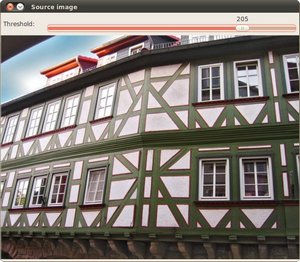

原始图像

检测到的角点被小黑圈包围
