ArUco 标记检测

下一个教程： 检测ArUco标记板

原始作者	Sergio Garrido, Alexander Panov
兼容性	OpenCV >= 4.7.0

姿态估计在许多计算机视觉应用中至关重要：机器人导航、增强现实等等。这个过程基于寻找真实环境中点及其二维图像投影之间的对应关系。这通常是困难的一步，因此，使用合成标记或参考标记来简化这一过程是常见的。

最流行的方法之一是使用二进制方形参考标记。这些标记的主要优点是单个标记提供了足够的对应关系（其四个角点）来获取相机姿态。此外，内部的二进制编码使其特别鲁棒，允许应用错误检测和纠正技术。

aruco模块基于 ArUco库，这是一个由Rafael Muñoz和Sergio Garrido开发的用于检测方形参考标记的流行库 [100]。

aruco功能包含在

#include <opencv2/objdetect/aruco_detector.hpp>

标记和字典

ArUco标记是一种合成的方形标记，由宽阔的黑色边框和内部的二进制矩阵组成，二进制矩阵决定其标识符（id）。黑色边框便于图像中的快速检测，二进制编码则允许其识别以及应用错误检测和纠正技术。标记尺寸决定了内部矩阵的大小。例如，4x4的标记尺寸由16位组成。

ArUco标记的一些例子

标记图像示例

必须指出的是，标记在环境中可能会被旋转，然而，检测过程需要能够确定其原始旋转，以便每个角点都能明确识别。这也是基于二进制编码完成的。

标记字典是在特定应用中考虑的标记集合。它只是每个标记的二进制编码列表。

字典的主要属性是字典大小和标记大小。

• 字典大小是组成字典的标记数量。
• 标记大小是这些标记的尺寸（位数/模块数量）。

aruco模块包含一些预定义的字典，涵盖了不同字典大小和标记大小的范围。

人们可能会认为标记ID是将二进制编码转换为十进制数所得的数字。然而，这是不可能的，因为对于较大的标记尺寸，位数太高，管理如此巨大的数字不切实际。相反，标记ID仅仅是其所属字典中的标记索引。例如，字典中的前5个标记的ID分别为：0、1、2、3和4。

有关字典的更多信息，请参阅“选择字典”部分。

标记创建

在检测之前，需要打印标记以便将其放置在环境中。可以使用 generateImageMarker() 函数生成标记图像。

例如，让我们分析以下调用

cv::Mat markerImage;
cv::aruco::Dictionary dictionary = cv::aruco::getPredefinedDictionary(cv::aruco::DICT_6X6_250);
cv::aruco::generateImageMarker(dictionary, 23, 200, markerImage, 1);
cv::imwrite("marker23.png", markerImage);

首先，通过选择aruco模块中预定义的字典之一来创建cv::aruco::Dictionary对象。具体来说，这个字典由250个标记和6x6位的标记尺寸组成（cv::aruco::DICT_6X6_250）。

cv::aruco::generateImageMarker() 的参数是：

• 第一个参数是之前创建的cv::aruco::Dictionary对象。
• 第二个参数是标记ID，本例中是字典cv::aruco::DICT_6X6_250的标记23。请注意，每个字典由不同数量的标记组成。在这种情况下，有效ID范围从0到249。任何超出有效范围的特定ID都会引发异常。
• 第三个参数200是输出标记图像的大小。在本例中，输出图像的大小为200x200像素。请注意，此参数应足够大以存储特定字典的位数。因此，例如，您无法为6x6位的标记生成5x5像素的图像（这还不考虑标记边框）。此外，为了避免变形，此参数应与位数+边框大小成比例，或至少远大于标记大小（例如示例中的200），这样变形才能微不足道。
• 第四个参数是输出图像。
• 最后，最后一个参数是一个可选参数，用于指定标记黑色边框的宽度。尺寸是根据位数比例指定的。例如，值为2表示边框的宽度相当于两个内部位的尺寸。默认值为1。

生成的图像是

生成的标记

一个完整的工作示例包含在 `samples/cpp/tutorial_code/objectDetection/` 目录下的 `create_marker.cpp` 中。

现在，示例使用cv::CommandLineParser从命令行获取输入。对于此文件，示例参数将如下所示

"marker23.png" -d=10 -id=23

create_marker.cpp 的参数

const char* keys =
        "{@outfile |res.png| 输出图像}"
        "{d | 0 | 字典: DICT_4X4_50=0, DICT_4X4_100=1, DICT_4X4_250=2,"
        "DICT_4X4_1000=3, DICT_5X5_50=4, DICT_5X5_100=5, DICT_5X5_250=6, DICT_5X5_1000=7, "
        "DICT_6X6_50=8, DICT_6X6_100=9, DICT_6X6_250=10, DICT_6X6_1000=11, DICT_7X7_50=12,"
        "DICT_7X7_100=13, DICT_7X7_250=14, DICT_7X7_1000=15, DICT_ARUCO_ORIGINAL = 16}"
        "{cd | | 包含自定义字典的输入文件 }"
        "{id | 0 | 字典中的标记ID}"
        "{ms | 200 | 标记大小（像素）}"
        "{bb | 1 | 标记边框中的位数}"
        "{si | false | 显示生成的图像}";
}

标记检测

给定包含ArUco标记的图像，检测过程必须返回检测到的标记列表。每个检测到的标记包括

• 其四个角点在图像中的位置（按原始顺序）。
• 标记的ID。

标记检测过程包括两个主要步骤

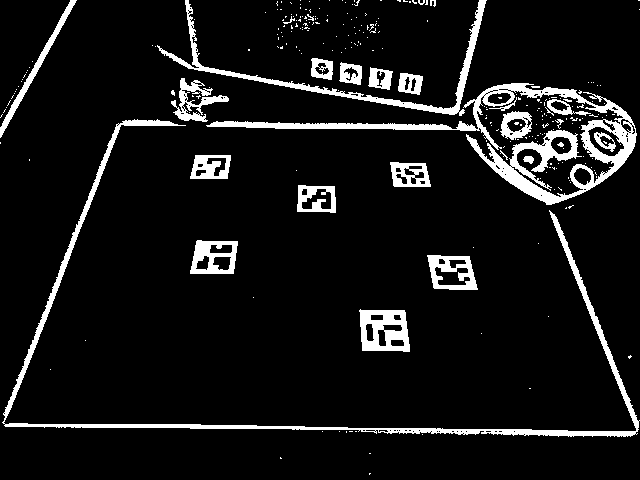

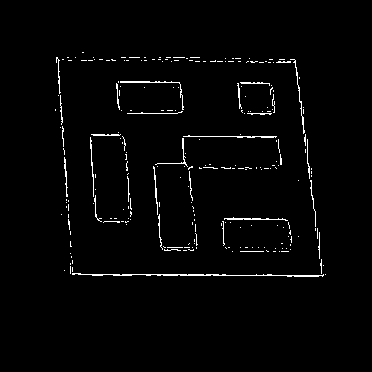

1. 标记候选的检测。在此步骤中，图像被分析以寻找可能是标记的方形形状。它始于自适应阈值处理以分割标记，然后从阈值图像中提取轮廓，并丢弃那些不凸或不近似于方形的轮廓。还应用了一些额外的过滤（移除过小或过大的轮廓，移除彼此过于接近的轮廓等）。

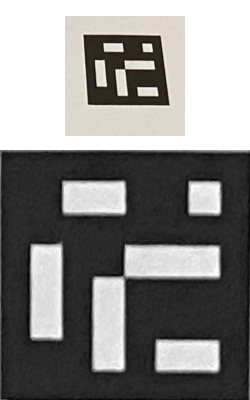

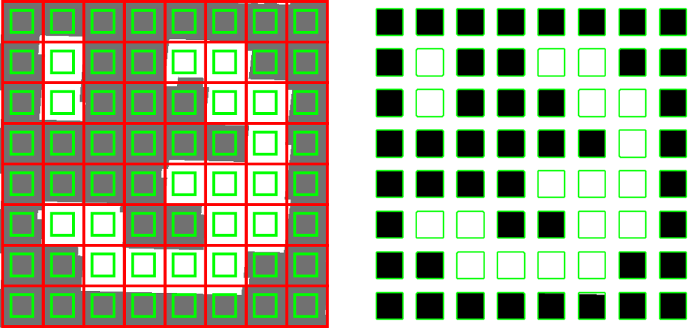

2. 在候选检测之后，需要通过分析其内部编码来确定它们是否确实是标记。此步骤首先提取每个标记的标记位。为此，首先应用透视变换以获得规范形式的标记。然后，使用Otsu阈值对规范图像进行阈值处理，以分离白色和黑色位。图像根据标记大小和边框大小划分为不同的单元格。然后计算每个单元格中黑色或白色像素的数量，以确定它是白色还是黑色位。最后，分析这些位以确定标记是否属于特定字典。必要时采用纠错技术。

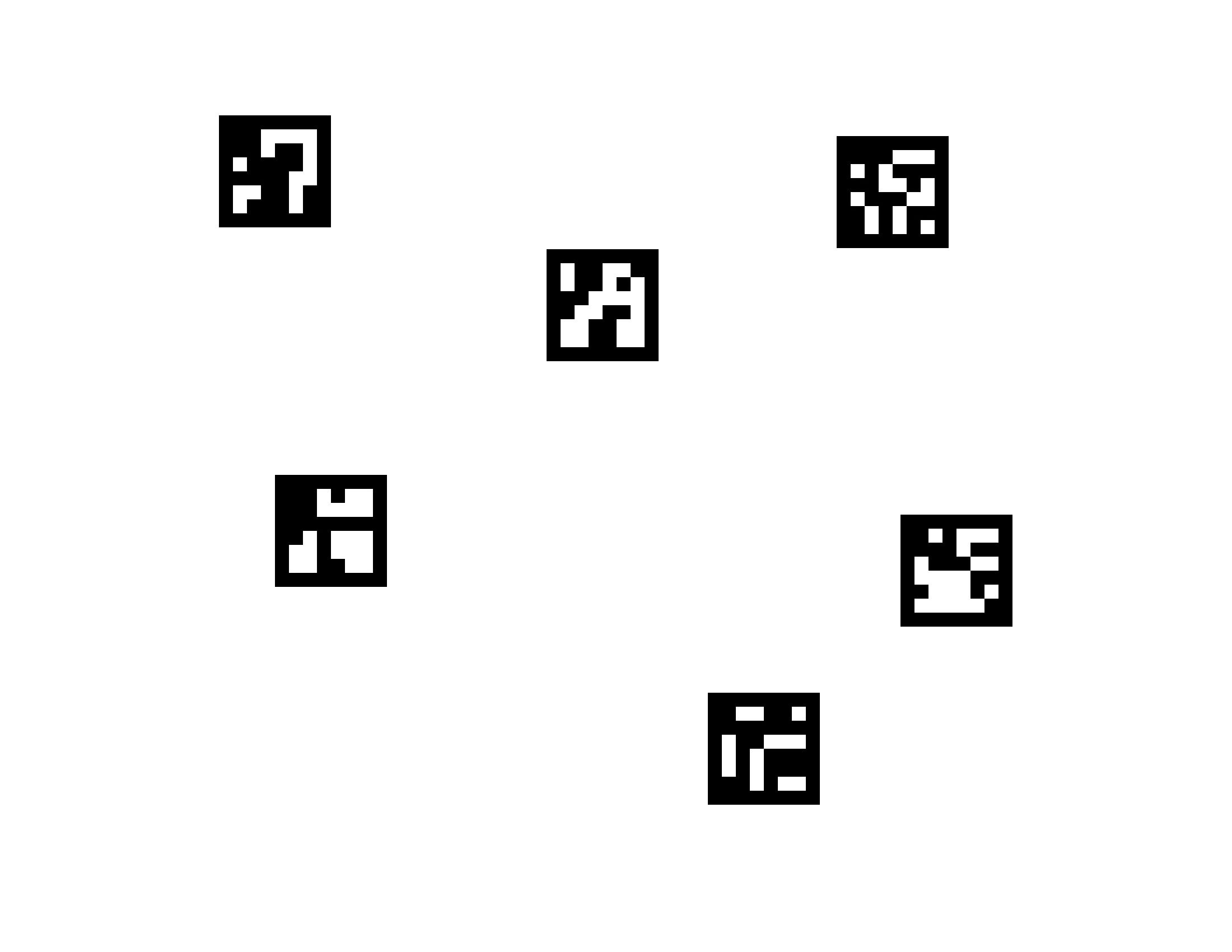

考虑以下图像

带各种标记的图像

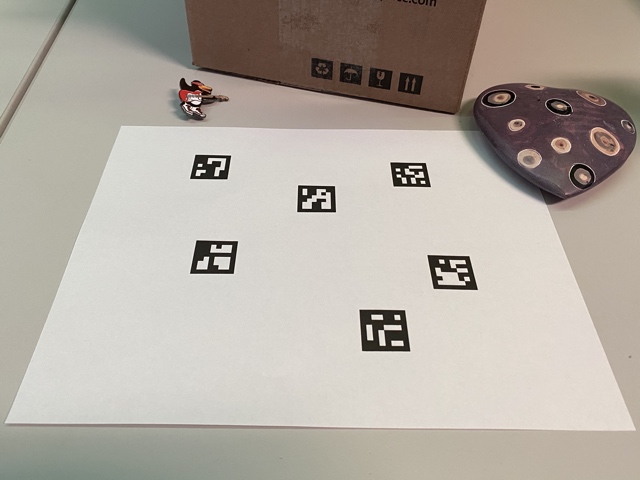

以及此图像在照片中的打印件

带有标记的原始图像

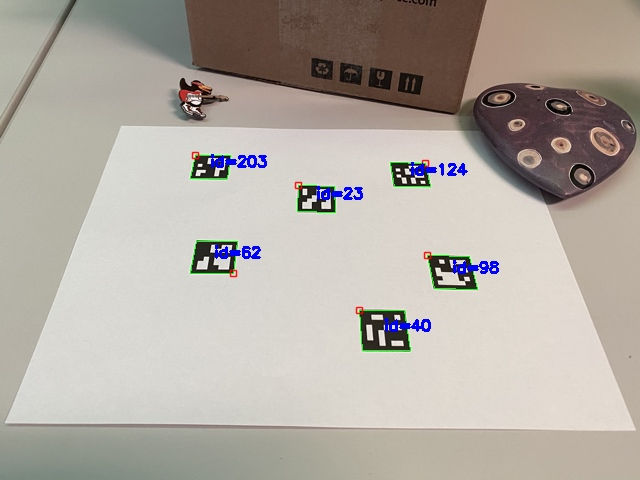

这些是检测到的标记（绿色）。请注意，有些标记已旋转。小的红色方块表示标记的左上角

带有已检测标记的图像

这些是在识别步骤中被拒绝的标记候选（粉色）

带有被拒绝候选的图像

在aruco模块中，检测是在cv::aruco::ArucoDetector::detectMarkers()函数中执行的。这个函数是模块中最重要的，因为所有其他功能都基于cv::aruco::ArucoDetector::detectMarkers()返回的已检测标记。

标记检测的一个例子

cv::Mat inputImage;
// ... 读取 inputImage ...
std::vector<int> markerIds;
std::vector<std::vector<cv::Point2f>> markerCorners, rejectedCandidates;
cv::aruco::DetectorParameters detectorParams = cv::aruco::DetectorParameters();
cv::aruco::Dictionary dictionary = cv::aruco::getPredefinedDictionary(cv::aruco::DICT_6X6_250);
cv::aruco::ArucoDetector detector(dictionary, detectorParams);
detector.detectMarkers(inputImage, markerCorners, markerIds, rejectedCandidates);

当你创建一个 cv::aruco::ArucoDetector 对象时，你需要向构造函数传递以下参数：

• 一个字典对象，本例中是预定义字典之一（cv::aruco::DICT_6X6_250）。
• 类型为cv::aruco::DetectorParameters的对象。此对象包含在检测过程中可自定义的所有参数。这些参数将在下一节中解释。

cv::aruco::ArucoDetector::detectMarkers()的参数是

• 第一个参数是包含要检测的标记的图像。
• 检测到的标记存储在markerCorners和markerIds结构中
  • markerCorners 是检测到的标记的角点列表。对于每个标记，其四个角点按原始顺序（顺时针从左上角开始）返回。因此，第一个角点是左上角，其次是右上角、右下角和左下角。
  • markerIds是markerCorners中每个检测到的标记的ID列表。请注意，返回的markerCorners和markerIds向量大小相同。
• 最后一个可选参数rejectedCandidates是返回的标记候选列表，即被找到并考虑但未包含有效标记的形状。每个候选也由其四个角点定义，其格式与markerCorners参数相同。此参数可以省略，仅用于调试目的和“refind”策略（参见cv::aruco::ArucoDetector::refineDetectedMarkers()）。

在cv::aruco::ArucoDetector::detectMarkers()之后，您可能想要做的下一件事是检查您的标记是否已正确检测。幸运的是，aruco模块提供了一个函数来在输入图像中绘制检测到的标记，此函数是drawDetectedMarkers()。例如

cv::Mat outputImage = inputImage.clone();
cv::aruco::drawDetectedMarkers(outputImage, markerCorners, markerIds);

• outputImage是用于绘制标记的输入/输出图像（通常与检测标记的图像相同）。
• markerCorners和markerIds是cv::aruco::ArucoDetector::detectMarkers()函数返回的检测到的标记结构。

带有已检测标记的图像

请注意，此函数仅用于可视化，可以省略其使用。

通过这两个函数，我们可以创建一个基本的标记检测循环，从我们的相机中检测标记

    cv::aruco::ArucoDetector detector(dictionary, detectorParams);
    cv::VideoCapture inputVideo;
    int waitTime;
    if(!video.empty()) {
inputVideo.open(video);
waitTime = 0;
} else {
inputVideo.open(camId);
waitTime = 10;
    }

    double totalTime = 0;
    int totalIterations = 0;

    // 设置坐标系
    cv::Mat objPoints(4, 1, CV_32FC3);
objPoints.ptr<Vec3f>(0)[0] = Vec3f(-markerLength/2.f, markerLength/2.f, 0);
objPoints.ptr<Vec3f>(0)[1] = Vec3f(markerLength/2.f, markerLength/2.f, 0);
objPoints.ptr<Vec3f>(0)[2] = Vec3f(markerLength/2.f, -markerLength/2.f, 0);
objPoints.ptr<Vec3f>(0)[3] = Vec3f(-markerLength/2.f, -markerLength/2.f, 0);

    while(inputVideo.grab()) {
        cv::Mat image, imageCopy;
inputVideo.retrieve(image);

        double tick = (double)getTickCount();

vector<int> ids;
vector<vector<Point2f> > corners, rejected;

        // 检测标记并估计姿态
detector.detectMarkers(image, corners, ids, rejected);

        size_t nMarkers = corners.size();
vector<Vec3d> rvecs(nMarkers), tvecs(nMarkers);

        if(estimatePose && !ids.empty()) {
            // 计算每个标记的姿态
            for (size_t i = 0; i < nMarkers; i++) {
                solvePnP(objPoints, corners.at(i), camMatrix, distCoeffs, rvecs.at(i), tvecs.at(i));
            }
        }
        double currentTime = ((double)getTickCount() - tick) / getTickFrequency();
totalTime += currentTime;
totalIterations++;
        if(totalIterations % 30 == 0) {
cout << "检测时间 = " << currentTime * 1000 << " 毫秒 "
<< "（平均 = " << 1000 * totalTime / double(totalIterations) << " 毫秒）" << endl;
        }
        // 绘制结果
image.copyTo(imageCopy);
        if(!ids.empty()) {
            cv::aruco::drawDetectedMarkers(imageCopy, corners, ids);

            if(estimatePose) {
                for(unsigned int i = 0; i < ids.size(); i++)
                    cv::drawFrameAxes(imageCopy, camMatrix, distCoeffs, rvecs[i], tvecs[i], markerLength * 1.5f, 2);
            }
        }

        if(showRejected && !rejected.empty())
            cv::aruco::drawDetectedMarkers(imageCopy, rejected, noArray(), Scalar(100, 0, 255));

        imshow("out", imageCopy);
        char key = (char)waitKey(waitTime);
        if(key == 27) break;
    }

请注意，一些可选参数已被省略，例如检测参数对象和被拒绝候选的输出向量。

一个完整的工作示例包含在 `samples/cpp/tutorial_code/objectDetection/` 目录下的 `detect_markers.cpp` 中。

现在，示例使用cv::CommandLineParser从命令行获取输入。对于此文件，示例参数将如下所示

-v=/path_to_opencv/opencv/doc/tutorials/objdetect/aruco_detection/images/singlemarkersoriginal.jpg -d=10

detect_markers.cpp 的参数

const char* keys =
        "{d | 0 | 字典: DICT_4X4_50=0, DICT_4X4_100=1, DICT_4X4_250=2,"
        "DICT_4X4_1000=3, DICT_5X5_50=4, DICT_5X5_100=5, DICT_5X5_250=6, DICT_5X5_1000=7, "
        "DICT_6X6_50=8, DICT_6X6_100=9, DICT_6X6_250=10, DICT_6X6_1000=11, DICT_7X7_50=12,"
        "DICT_7X7_100=13, DICT_7X7_250=14, DICT_7X7_1000=15, DICT_ARUCO_ORIGINAL = 16,"
        "DICT_APRILTAG_16h5=17, DICT_APRILTAG_25h9=18, DICT_APRILTAG_36h10=19, DICT_APRILTAG_36h11=20}"
        "{cd | | 包含自定义字典的输入文件 }"
        "{v | | 输入视频或图像文件，如果省略，输入来自相机}"
        "{ci | 0 | 如果输入不是来自视频 (-v)，则为相机 id }"
        "{c | | 相机内参。相机姿态所需}"
        "{l | 0.1 | 标记边长（米）。相机姿态正确缩放所需}"
        "{dp | | 标记检测器参数文件 }"
        "{r | | 也显示被拒绝的候选对象 }"
        "{refine | | 角点优化: CORNER_REFINE_NONE=0, CORNER_REFINE_SUBPIX=1,"
        "CORNER_REFINE_CONTOUR=2, CORNER_REFINE_APRILTAG=3}";


姿态估计

检测到标记后，您可能想要做的下一件事就是使用它们来获取相机姿态。

要执行相机姿态估计，您需要知道相机的校准参数。这些参数包括相机矩阵和畸变系数。如果您不知道如何校准相机，可以查看OpenCV的`calibrateCamera()`函数和校准教程。您也可以使用aruco模块校准相机，如ArUco和ChArUco校准教程中所述。请注意，除非相机光学元件被修改（例如改变其焦点），否则这只需执行一次。

校准的结果是得到一个相机矩阵：一个3x3的矩阵，包含焦距和相机中心坐标（又称内参），以及畸变系数：一个包含5个或更多元素的向量，用于模拟相机产生的畸变。

当您使用 ArUco 标记估计姿态时，您可以单独估计每个标记的姿态。如果您想从一组标记中估计一个姿态，请使用 ArUco 标记板（请参阅检测 ArUco 标记板教程）。使用 ArUco 标记板而不是单个标记允许部分标记被遮挡。

相机相对于标记的姿态是从标记坐标系到相机坐标系的3D变换。它由旋转向量和平移向量指定。OpenCV提供了cv::solvePnP()函数来完成此操作。

    Mat camMatrix, distCoeffs;
    if(estimatePose) {
        // 您可以从tutorial_camera_params.yml读取相机参数
readCameraParamsFromCommandLine(parser, camMatrix, distCoeffs);
    }

    // 设置坐标系
    cv::Mat objPoints(4, 1, CV_32FC3);
objPoints.ptr<Vec3f>(0)[0] = Vec3f(-markerLength/2.f, markerLength/2.f, 0);
objPoints.ptr<Vec3f>(0)[1] = Vec3f(markerLength/2.f, markerLength/2.f, 0);
objPoints.ptr<Vec3f>(0)[2] = Vec3f(markerLength/2.f, -markerLength/2.f, 0);
objPoints.ptr<Vec3f>(0)[3] = Vec3f(-markerLength/2.f, -markerLength/2.f, 0);

vector<int> ids;
vector<vector<Point2f> > corners, rejected;

        // 检测标记并估计姿态
detector.detectMarkers(image, corners, ids, rejected);

        size_t nMarkers = corners.size();
vector<Vec3d> rvecs(nMarkers), tvecs(nMarkers);

        if(estimatePose && !ids.empty()) {
            // 计算每个标记的姿态
            for (size_t i = 0; i < nMarkers; i++) {
                solvePnP(objPoints, corners.at(i), camMatrix, distCoeffs, rvecs.at(i), tvecs.at(i));
            }
        }

• corners参数是cv::aruco::ArucoDetector::detectMarkers()函数返回的标记角点向量。
• 第二个参数是标记边长，单位可以是米或其他任何单位。请注意，估计姿态的平移向量将采用相同的单位。
• camMatrix和distCoeffs是相机校准过程中创建的相机校准参数。
• 输出参数rvecs和tvecs分别是corners中每个检测到的标记的旋转向量和平移向量。

该函数假设的标记坐标系放置在标记中心（默认情况下）或左上角，Z轴指向外，如下图所示。轴-颜色对应关系为：X：红色，Y：绿色，Z：蓝色。请注意此图像中旋转标记的轴方向。

带轴线绘制的图像

OpenCV提供了一个函数来绘制如上图所示的轴线，以便检查姿态估计

        // 绘制结果
image.copyTo(imageCopy);
        if(!ids.empty()) {
            cv::aruco::drawDetectedMarkers(imageCopy, corners, ids);

            if(estimatePose) {
                for(unsigned int i = 0; i < ids.size(); i++)
                    cv::drawFrameAxes(imageCopy, camMatrix, distCoeffs, rvecs[i], tvecs[i], markerLength * 1.5f, 2);
            }
        }

• imageCopy是输入/输出图像，其中将显示检测到的标记。
• camMatrix和distCoeffs是相机校准参数。
• rvecs[i]和tvecs[i]分别是每个检测到的标记的旋转向量和平移向量。
• 最后一个参数是轴的长度，单位与tvec相同（通常是米）。

示例视频

一个完整的工作示例包含在 `samples/cpp/tutorial_code/objectDetection/` 目录下的 `detect_markers.cpp` 中。

现在，示例使用cv::CommandLineParser从命令行获取输入。对于此文件，示例参数将如下所示

-v=/path_to_opencv/opencv/doc/tutorials/objdetect/aruco_detection/images/singlemarkersoriginal.jpg -d=10
-c=/path_to_opencv/opencv/samples/cpp/tutorial_code/objectDetection/tutorial_camera_params.yml

detect_markers.cpp 的参数

const char* keys =
        "{d | 0 | 字典: DICT_4X4_50=0, DICT_4X4_100=1, DICT_4X4_250=2,"
        "DICT_4X4_1000=3, DICT_5X5_50=4, DICT_5X5_100=5, DICT_5X5_250=6, DICT_5X5_1000=7, "
        "DICT_6X6_50=8, DICT_6X6_100=9, DICT_6X6_250=10, DICT_6X6_1000=11, DICT_7X7_50=12,"
        "DICT_7X7_100=13, DICT_7X7_250=14, DICT_7X7_1000=15, DICT_ARUCO_ORIGINAL = 16,"
        "DICT_APRILTAG_16h5=17, DICT_APRILTAG_25h9=18, DICT_APRILTAG_36h10=19, DICT_APRILTAG_36h11=20}"
        "{cd | | 包含自定义字典的输入文件 }"
        "{v | | 输入视频或图像文件，如果省略，输入来自相机}"
        "{ci | 0 | 如果输入不是来自视频 (-v)，则为相机 id }"
        "{c | | 相机内参。相机姿态所需}"
        "{l | 0.1 | 标记边长（米）。相机姿态正确缩放所需}"
        "{dp | | 标记检测器参数文件 }"
        "{r | | 也显示被拒绝的候选对象 }"
        "{refine | | 角点优化: CORNER_REFINE_NONE=0, CORNER_REFINE_SUBPIX=1,"
        "CORNER_REFINE_CONTOUR=2, CORNER_REFINE_APRILTAG=3}";


选择字典

aruco模块提供了Dictionary类来表示标记字典。

除了字典中的标记大小和标记数量之外，字典还有一个重要的参数——标记间距离。标记间距离是字典标记之间的最小汉明距离，它决定了字典检测和纠错的能力。

一般来说，较小的字典大小和较大的标记大小会增加标记间距离，反之亦然。然而，由于需要从图像中提取的位数较多，较大尺寸标记的检测更加困难。

例如，如果您的应用程序只需要10个标记，那么使用仅由这10个标记组成的字典比使用由1000个标记组成的字典更好。原因是10个标记组成的字典将具有更高的标记间距离，因此对错误更具鲁棒性。

因此，aruco模块提供了几种选择标记字典的方式，以便您可以提高系统的鲁棒性

预定义字典

这是选择字典最简单的方法。aruco模块包含一组预定义字典，其标记大小和标记数量各不相同。例如

cv::aruco::Dictionary dictionary = cv::aruco::getPredefinedDictionary(cv::aruco::DICT_6X6_250);

cv::aruco::DICT_6X6_250是一个预定义标记字典的示例，包含6x6位和总共250个标记。

在所有提供的字典中，建议选择适合您应用程序的最小字典。例如，如果您需要200个6x6位的标记，最好使用cv::aruco::DICT_6X6_250而不是cv::aruco::DICT_6X6_1000。字典越小，标记间距离越大。

可用预定义字典的列表可以在PredefinedDictionaryType枚举的文档中找到。

自动字典生成

字典可以自动生成，以调整所需的标记数量和位数，从而优化标记间距离

cv::aruco::Dictionary dictionary = cv::aruco::extendDictionary(36, 5);

这将生成一个由36个5x5位标记组成的自定义字典。该过程可能需要几秒钟，具体取决于参数（对于较大的字典和更多的位数，速度会较慢）。

您还可以使用`opencv/samples/cpp`中的`aruco_dict_utils.cpp`示例。此示例计算生成字典的最小汉明距离，并允许您创建抗反射标记。

手动字典定义

最后，字典可以手动配置，以便可以使用任何编码。为此，需要手动分配cv::aruco::Dictionary对象参数。必须指出的是，除非您有特殊原因手动执行此操作，否则最好使用前面提到的替代方案之一。

cv::aruco::Dictionary的参数是

class Dictionary {
public:

    cv::Mat bytesList; // 标记代码信息
    int markerSize; // 每维度位数
    int maxCorrectionBits; // 可纠正的最大位数

    ...

}

bytesList是包含所有标记代码信息的数组。markerSize是每个标记维度的尺寸（例如，对于5x5位的标记，为5）。最后，maxCorrectionBits是标记检测过程中可以纠正的最大错误位数。如果此值过高，可能会导致大量的误报。

bytesList中的每一行都代表字典中的一个标记。然而，标记并非以其二进制形式存储，而是以一种特殊格式存储，以简化其检测。

幸运的是，可以使用静态方法Dictionary::getByteListFromBits()轻松地将标记转换为这种形式。

例如

cv::aruco::Dictionary dictionary;

// 6x6位的标记
dictionary.markerSize = 6;

// 最大纠错位数
dictionary.maxCorrectionBits = 3;

// 创建一个包含100个标记的字典
for(int i = 0; i < 100; i++)
{
    // 假设 generateMarkerBits() 生成一个新标记的二进制格式，因此
    // markerBits 是一个 6x6 的 CV_8UC1 类型矩阵，只包含 0 和 1
    cv::Mat markerBits = generateMarkerBits();
    cv::Mat markerCompressed = cv::aruco::Dictionary::getByteListFromBits(markerBits);

    // 将标记作为新行添加
dictionary.bytesList.push_back(markerCompressed);
}

检测器参数

cv::aruco::ArucoDetector 的参数之一是 cv::aruco::DetectorParameters 对象。此对象包含在标记检测过程中可自定义的所有选项。

本节描述了每个检测器参数。这些参数可以根据它们所涉及的过程进行分类

阈值处理

标记检测过程中的第一步是对输入图像进行自适应阈值处理。

例如，上面使用的示例图像的阈值图像是

阈值图像

此阈值处理可以使用以下参数进行自定义

adaptiveThreshWinSizeMin、adaptiveThreshWinSizeMax 和 adaptiveThreshWinSizeStep

adaptiveThreshWinSizeMin和adaptiveThreshWinSizeMax参数表示自适应阈值处理中阈值窗口大小（以像素为单位）的选择区间（更多详情请参阅OpenCV threshold()和adaptiveThreshold()函数）。

参数adaptiveThreshWinSizeStep表示窗口大小从adaptiveThreshWinSizeMin到adaptiveThreshWinSizeMax的增量。

例如，对于值adaptiveThreshWinSizeMin = 5，adaptiveThreshWinSizeMax = 21，adaptiveThreshWinSizeStep = 4，将有5个阈值处理步骤，窗口大小分别为5、9、13、17和21。在每个阈值图像上，都将提取标记候选。

如果标记尺寸过大，窗口尺寸过低可能会“破坏”标记边框，导致无法检测到，如下图所示

破损标记图像

另一方面，如果标记太小，过大的值也会产生相同的影响，并可能降低性能。此外，该过程将趋于全局阈值处理，导致自适应优势的丧失。

最简单的情况是adaptiveThreshWinSizeMin和adaptiveThreshWinSizeMax使用相同的值，这会产生一个单一的阈值处理步骤。然而，通常最好使用一系列值作为窗口大小，尽管许多阈值处理步骤也会显著降低性能。

另请参见

cv::aruco::DetectorParameters::adaptiveThreshWinSizeMin, cv::aruco::DetectorParameters::adaptiveThreshWinSizeMax, cv::aruco::DetectorParameters::adaptiveThreshWinSizeStep

adaptiveThreshConstant

adaptiveThreshConstant参数表示阈值操作中添加的常数值（更多详情请参阅OpenCV threshold()和adaptiveThreshold()函数）。其默认值在大多数情况下是一个不错的选择。

另请参见

cv::aruco::DetectorParameters::adaptiveThreshConstant

轮廓过滤

阈值处理后，会检测到轮廓。然而，并非所有轮廓都被视为标记候选。它们在不同步骤中被过滤掉，以便丢弃那些极不可能成为标记的轮廓。本节中的参数自定义此过滤过程。

必须指出的是，在大多数情况下，这是一个在检测能力和性能之间取得平衡的问题。所有被考虑的轮廓都将在后续阶段进行处理，而这些阶段通常计算成本更高。因此，在此阶段丢弃无效候选比在后期阶段更可取。

另一方面，如果过滤条件过于严格，真实的标记轮廓可能会被丢弃，从而无法检测到。

minMarkerPerimeterRate 和 maxMarkerPerimeterRate

这些参数确定标记的最小和最大尺寸，具体来说是最小和最大标记周长。它们不是以绝对像素值指定，而是相对于输入图像的最大维度指定。

例如，一个尺寸为640x480的图像，最小相对标记周长为0.05，将导致最小标记周长为640x0.05 = 32像素，因为640是图像的最大维度。maxMarkerPerimeterRate参数也适用相同规则。

如果minMarkerPerimeterRate过低，检测性能会显著下降，因为会有更多的轮廓被考虑用于后续阶段。对于maxMarkerPerimeterRate参数来说，这种惩罚不那么明显，因为通常小轮廓比大轮廓多得多。minMarkerPerimeterRate设为0，maxMarkerPerimeterRate设为4（或更大）将等同于考虑图像中的所有轮廓，然而出于性能原因，不推荐这样做。

另请参见

cv::aruco::DetectorParameters::minMarkerPerimeterRate, cv::aruco::DetectorParameters::maxMarkerPerimeterRate

polygonalApproxAccuracyRate

对每个候选应用多边形近似，并且只接受那些近似于方形的。此值确定多边形近似可能产生的最大误差（有关更多信息，请参阅approxPolyDP()函数）。

此参数相对于候选的长度（以像素为单位）。因此，如果候选的周长为100像素，而polygonalApproxAccuracyRate的值为0.04，则最大误差将为100x0.04=5.4像素。

在大多数情况下，默认值工作良好，但对于高度扭曲的图像可能需要更高的误差值。

另请参见

cv::aruco::DetectorParameters::polygonalApproxAccuracyRate

minCornerDistanceRate

同一标记中任意一对角点之间的最小距离。以标记周长为相对值表示。像素中的最小距离为 周长 * minCornerDistanceRate。

另请参见

cv::aruco::DetectorParameters::minCornerDistanceRate

minMarkerDistanceRate

两个不同标记的任何一对角点之间的最小距离。它以两个标记中最小标记周长为相对值表示。如果两个候选标记太近，则忽略较小的那个。

另请参见

cv::aruco::DetectorParameters::minMarkerDistanceRate

minDistanceToBorder

标记角点到图像边框的最小距离（以像素为单位）。如果遮挡很小，则部分被图像边框遮挡的标记可以正确检测。然而，如果一个角点被遮挡，返回的角点通常会放置在图像边框附近的错误位置。

如果标记角点的位置很重要，例如如果您想进行姿态估计，最好丢弃任何角点离图像边框太近的标记。否则，则没有必要。

另请参见

cv::aruco::DetectorParameters::minDistanceToBorder

位提取

候选检测后，对每个候选的位进行分析，以确定它们是否是标记。

在分析二进制代码本身之前，需要提取位。为此，校正透视畸变，并使用Otsu阈值对结果图像进行阈值处理，以分离黑色和白色像素。

这是去除标记透视畸变后得到的图像示例

透视去除

然后，图像被分割成一个网格，其单元格数量与标记中的位数相同。在每个单元格中，计算黑色和白色像素的数量以确定分配给该单元格的位值（根据多数值）

标记单元格

有几个参数可以自定义此过程

markerBorderBits

此参数表示标记边框的宽度。它相对于每个位的尺寸。因此，值为2表示边框的宽度为两个内部位。

此参数需要与您使用的标记的边框大小一致。边框大小可以在标记绘制函数（如generateImageMarker()）中配置。

另请参见

cv::aruco::DetectorParameters::markerBorderBits

minOtsuStdDev

此值决定了执行Otsu阈值处理的像素值的最小标准差。如果标准差较低，则可能意味着整个方块都是黑色（或白色），应用Otsu就没有意义。如果是这种情况，所有位都设置为0（或1），具体取决于平均值是高于还是低于128。

另请参见

cv::aruco::DetectorParameters::minOtsuStdDev

perspectiveRemovePixelPerCell

此参数确定校正透视畸变后所获得的图像中每单元格的像素数（包括边框）。这是上图中红色方块的大小。

例如，假设我们正在处理5x5位且边框大小为1位的标记（参见markerBorderBits）。那么，每维度的总单元格/位数是5 + 2*1 = 7（边框必须计算两次）。总单元格数是7x7。

如果perspectiveRemovePixelPerCell的值为10，那么获得的图像大小将是10*7 = 70 -> 70x70像素。

此参数的较高值可以改善位提取过程（在一定程度上），但可能会影响性能。

另请参见

cv::aruco::DetectorParameters::perspectiveRemovePixelPerCell

perspectiveRemoveIgnoredMarginPerCell

提取每个单元格的位时，会计算黑白像素的数量。通常，不建议考虑所有单元格像素。相反，最好忽略单元格边缘的一些像素。

原因是，在消除透视畸变后，单元格的颜色通常不会完美分离，白色单元格可能会侵入黑色单元格的一些像素（反之亦然）。因此，最好忽略一些像素，以避免计算错误的像素。

例如，在下图所示

标记单元格边距

只考虑绿色方块内的像素。从右图可以看出，结果像素包含的来自相邻单元格的噪声量较低。perspectiveRemoveIgnoredMarginPerCell参数表示红色和绿色方块之间的差异。

此参数相对于单元格的总大小。例如，如果单元格大小为40像素，并且此参数的值为0.1，则在单元格中忽略40*0.1=4像素的边距。这意味着在每个单元格中实际分析的总像素数将是32x32，而不是40x40。

另请参见

cv::aruco::DetectorParameters::perspectiveRemoveIgnoredMarginPerCell

标记识别

提取位后，下一步是检查提取的代码是否属于标记字典，并在必要时执行错误校正。

maxErroneousBitsInBorderRate

标记边框的位应该是黑色的。此参数指定边框中允许的错误位数，即边框中白色位的最大数量。它相对于标记中的总位数表示。

另请参见

cv::aruco::DetectorParameters::maxErroneousBitsInBorderRate

errorCorrectionRate

每个标记字典都有一个理论上可纠正的最大位数（Dictionary.maxCorrectionBits）。但是，此值可以通过errorCorrectionRate参数进行修改。

例如，如果允许纠正的位数（对于所使用的字典）为6，并且errorCorrectionRate的值为0.5，则实际可以纠正的最大位数是6*0.5=3位。

此值对于降低错误校正能力以避免误报非常有用。

另请参见

cv::aruco::DetectorParameters::errorCorrectionRate

角点精细化

检测并识别标记后，最后一步是对角点位置执行亚像素精细化（参见OpenCV cornerSubPix()和cv::aruco::CornerRefineMethod）。

请注意，此步骤是可选的，仅当标记角点的位置必须精确时（例如用于姿态估计）才有意义。这通常是一个耗时的步骤，因此默认情况下是禁用的。

cornerRefinementMethod

此参数决定是否执行角点亚像素处理，以及如果执行则使用哪种方法。如果不需要精确的角点，可以禁用此功能。可能的值包括CORNER_REFINE_NONE、CORNER_REFINE_SUBPIX、CORNER_REFINE_CONTOUR和CORNER_REFINE_APRILTAG。

另请参见

cv::aruco::DetectorParameters::cornerRefinementMethod

cornerRefinementWinSize

此参数决定了角点精细化过程的最大窗口大小。

高值可能导致图像的近角包含在窗口区域中，从而在过程中标记的角移动到不同且不正确的位置。此外，它可能会影响性能。如果ArUco标记太小，窗口大小可能会减小，请检查cv::aruco::DetectorParameters::relativeCornerRefinmentWinSize。最终窗口大小计算为：min(cornerRefinementWinSize, averageArucoModuleSize*relativeCornerRefinmentWinSize)，其中averageArucoModuleSize是ArUco标记的平均模块大小（像素）。

另请参见

cv::aruco::DetectorParameters::cornerRefinementWinSize

relativeCornerRefinmentWinSize

角点精细化的动态窗口大小，相对于ArUco模块大小（默认0.3）。

最终的窗口大小计算为：min(cornerRefinementWinSize, averageArucoModuleSize*relativeCornerRefinmentWinSize)，其中averageArucoModuleSize是ArUco标记的平均模块大小（像素）。对于彼此相距较远的标记，将参数值增加到0.4-0.5可能很有用。对于彼此相距较近的标记，将参数值减小到0.1-0.2可能很有用。

另请参见

cv::aruco::DetectorParameters::relativeCornerRefinmentWinSize

cornerRefinementMaxIterations 和 cornerRefinementMinAccuracy

这两个参数决定了亚像素精细化过程的停止标准。cornerRefinementMaxIterations表示最大迭代次数，而cornerRefinementMinAccuracy表示停止过程前的最小误差值。

如果迭代次数过高，可能会影响性能。另一方面，如果过低，可能导致亚像素精细化效果不佳。

另请参见

cv::aruco::DetectorParameters::cornerRefinementMaxIterations, cv::aruco::DetectorParameters::cornerRefinementMinAccuracy
