自定义深度学习层支持

目录

• 简介
• 在 C++ 中定义自定义层
• 示例：来自 Caffe 的自定义层
• 示例：来自 TensorFlow 的自定义层
• 在 Python 中定义自定义层

上一个教程： 如何在浏览器中运行深度网络
下一个教程： 如何运行自定义 OCR 模型

原始作者	Dmitry Kurtaev
兼容性	OpenCV >= 3.4.1

简介

深度学习是一个快速发展的领域。构建神经网络的新方法通常会引入新类型的层。这些层可能是对现有层的修改，也可能是对优秀研究思想的实现。

OpenCV 允许从不同的深度学习框架导入和运行网络。其中包含了许多最流行的层。然而，你可能会遇到一个问题：你的网络无法使用 OpenCV 导入，因为网络中的某些层可能未在 OpenCV 的深度学习引擎中实现。

第一个解决方案是在 https://github.com/opencv/opencv/issues 创建一个功能请求，其中提及模型的来源和新层的类型等详细信息。如果 OpenCV 社区有此需求，则可以实现新层。

第二种方法是定义一个自定义层，以便 OpenCV 的深度学习引擎知道如何使用它。本教程旨在向您展示深度学习模型导入定制的过程。

在 C++ 中定义自定义层

深度学习层是网络管道的基本组成部分。它连接到输入数据块（blob）并产生结果到输出数据块（blob）。其中包含经过训练的权重和超参数。层的名称、类型、权重和超参数存储在训练期间由原生框架生成的文件中。如果 OpenCV 遇到未知的层类型，它将在尝试读取模型时抛出异常

Unspecified error: Can't create layer "layer_name" of type "MyType" in function getLayerInstance

要正确导入模型，您必须从 cv::dnn::Layer 派生一个类，并包含以下方法

class MyLayer : public cv::dnn::Layer
{
public:
MyLayer(const cv::dnn::LayerParams &params);

    static cv::Ptr<cv::dnn::Layer> create(cv::dnn::LayerParams& params);

    virtual bool getMemoryShapes(const std::vector<std::vector<int> > &inputs,
                                 const int requiredOutputs,
std::vector<std::vector<int> > &outputs,
std::vector<std::vector<int> > &internals) const CV_OVERRIDE;

    virtual void forward(cv::InputArrayOfArrays inputs,
                         cv::OutputArrayOfArrays outputs,
                         cv::OutputArrayOfArrays internals) CV_OVERRIDE;

    virtual void finalize(cv::InputArrayOfArrays inputs,
                          cv::OutputArrayOfArrays outputs) CV_OVERRIDE;
};

并在导入前注册它

#include <opencv2/dnn/layer.details.hpp> // CV_DNN_REGISTER_LAYER_CLASS

static inline void loadNet()
{
    CV_DNN_REGISTER_LAYER_CLASS(Interp, InterpLayer);
    // ...

注意

MyType 是抛出异常中未实现层的类型。

让我们看看所有这些方法的作用

• 构造函数

MyLayer(const cv::dnn::LayerParams &params);

从 cv::dnn::LayerParams 中检索超参数。如果您的层具有可训练的权重，它们将已经存储在 Layer 的成员 cv::dnn::Layer::blobs 中。

• 静态方法 create

    static cv::Ptr<cv::dnn::Layer> create(cv::dnn::LayerParams& params);

此方法应创建您的层的一个实例，并返回一个包含它的 cv::Ptr。

• 输出数据块（blob）形状计算

    virtual bool getMemoryShapes(const std::vector<std::vector<int> > &inputs,
                                 const int requiredOutputs,
std::vector<std::vector<int> > &outputs,
std::vector<std::vector<int> > &internals) const CV_OVERRIDE;

根据输入形状返回层的输出形状。您可以使用 internals 请求额外内存。

• 运行层

    virtual void forward(cv::InputArrayOfArrays inputs,
                         cv::OutputArrayOfArrays outputs,
                         cv::OutputArrayOfArrays internals) CV_OVERRIDE;

在此处实现层的逻辑。为给定输入计算输出。

注意

OpenCV 管理为层分配的内存。在大多数情况下，相同的内存可以在层之间重用。因此，您的 forward 实现不应依赖于 forward 的第二次调用将在 outputs 和 internals 中拥有相同的数据。

• 可选的 finalize 方法

    virtual void finalize(cv::InputArrayOfArrays inputs,
                          cv::OutputArrayOfArrays outputs) CV_OVERRIDE;

方法链如下：OpenCV 深度学习引擎调用一次 create 方法，然后为每个创建的层调用 getMemoryShapes，然后您可以在 cv::dnn::Layer::finalize 中根据已知的输入维度进行一些准备。网络初始化后，对于网络的每个输入，仅调用 forward 方法。

注意

输入数据块（blob）的大小（例如高度、宽度或批次大小）变化会导致 OpenCV 重新分配所有内部内存。这会导致效率差距。请尝试使用固定的批次大小和图像维度来初始化和部署模型。

示例：来自 Caffe 的自定义层

让我们从 https://github.com/cdmh/deeplab-public 创建一个自定义层 Interp。它只是一个简单的尺寸调整层，接收大小为 N x C x Hi x Wi 的输入数据块（blob），并返回大小为 N x C x Ho x Wo 的输出数据块（blob），其中 N 是批次大小，C 是通道数，Hi x Wi 和 Ho x Wo 分别是输入和输出的 高 x 宽。此层没有可训练的权重，但它有超参数来指定输出大小。

例如，

layer {
name: "output"
type: "Interp"
bottom: "input"
top: "output"
interp_param {
height: 9
width: 8
  }
}

这样我们的实现可能看起来像这样

class InterpLayer : public cv::dnn::Layer
{
public:
InterpLayer(const cv::dnn::LayerParams &params) : Layer(params)
    {
outWidth = params.get<int>("width", 0);
outHeight = params.get<int>("height", 0);
    }

    static cv::Ptr<cv::dnn::Layer> create(cv::dnn::LayerParams& params)
    {
        return cv::Ptr<cv::dnn::Layer>(new InterpLayer(params));
    }

    virtual bool getMemoryShapes(const std::vector<std::vector<int> > &inputs,
                                 const int requiredOutputs,
std::vector<std::vector<int> > &outputs,
std::vector<std::vector<int> > &internals) const CV_OVERRIDE
    {
CV_UNUSED(requiredOutputs); CV_UNUSED(internals);
std::vector<int> outShape(4);
outShape[0] = inputs[0][0]; // 批次大小
outShape[1] = inputs[0][1]; // 通道数
outShape[2] = outHeight;
outShape[3] = outWidth;
outputs.assign(1, outShape);
        return false;
    }

    // 此自定义层的实现基于 https://github.com/cdmh/deeplab-public/blob/master/src/caffe/layers/interp_layer.cpp
    virtual void forward(cv::InputArrayOfArrays inputs_arr,
                         cv::OutputArrayOfArrays outputs_arr,
                         cv::OutputArrayOfArrays internals_arr) CV_OVERRIDE
    {
        if (inputs_arr.depth() == CV_16S)
        {
            // 对于 DNN_TARGET_OPENCL_FP16 目标，以下方法
            // 将数据从 FP16 转换为 FP32 并再次调用此 forward 方法。
            forward_fallback(inputs_arr, outputs_arr, internals_arr);
            return;
        }

std::vector<cv::Mat> inputs, outputs;
inputs_arr.getMatVector(inputs);
outputs_arr.getMatVector(outputs);

        cv::Mat& inp = inputs[0];
        cv::Mat& out = outputs[0];
        const float* inpData = (float*)inp.data;
        float* outData = (float*)out.data;

        const int batchSize = inp.size[0];
        const int numChannels = inp.size[1];
        const int inpHeight = inp.size[2];
        const int inpWidth = inp.size[3];

        const float rheight = (outHeight > 1) ? static_cast<float>(inpHeight - 1) / (outHeight - 1) : 0.f;
        const float rwidth = (outWidth > 1) ? static_cast<float>(inpWidth - 1) / (outWidth - 1) : 0.f;
        for (int h2 = 0; h2 < outHeight; ++h2)
        {
            const float h1r = rheight * h2;
            const int h1 = static_cast<int>(h1r);
            const int h1p = (h1 < inpHeight - 1) ? 1 : 0;
            const float h1lambda = h1r - h1;
            const float h0lambda = 1.f - h1lambda;
            for (int w2 = 0; w2 < outWidth; ++w2)
            {
                const float w1r = rwidth * w2;
                const int w1 = static_cast<int>(w1r);
                const int w1p = (w1 < inpWidth - 1) ? 1 : 0;
                const float w1lambda = w1r - w1;
                const float w0lambda = 1.f - w1lambda;
                const float* pos1 = inpData + h1 * inpWidth + w1;
                float* pos2 = outData + h2 * outWidth + w2;
                for (int c = 0; c < batchSize * numChannels; ++c)
                {
pos2[0] =
h0lambda * (w0lambda * pos1[0] + w1lambda * pos1[w1p]) +
h1lambda * (w0lambda * pos1[h1p * inpWidth] + w1lambda * pos1[h1p * inpWidth + w1p]);
pos1 += inpWidth * inpHeight;
pos2 += outWidth * outHeight;
                }
            }
        }
    }

private:
    int outWidth, outHeight;
};

接下来我们需要注册新的层类型并尝试导入模型。

    CV_DNN_REGISTER_LAYER_CLASS(Interp, InterpLayer);
    cv::dnn::Net caffeNet = cv::dnn::readNet("/path/to/config.prototxt", "/path/to/weights.caffemodel");

示例：来自 TensorFlow 的自定义层

这是一个导入包含 tf.image.resize_bilinear 操作的网络的示例。这也是一个尺寸调整操作，但其实现与 OpenCV 或上述 Interp 不同。

让我们创建一个单层网络

inp = tf.placeholder(tf.float32, [2, 3, 4, 5], 'input')
resized = tf.image.resize_bilinear(inp, size=[9, 8], name='resize_bilinear')

OpenCV 以以下方式看待 TensorFlow 图

node {
name: "input"
op: "Placeholder"
attr {
key: "dtype"
value {
type: DT_FLOAT
    }
  }
}
node {
name: "resize_bilinear/size"
op: "Const"
attr {
key: "dtype"
value {
type: DT_INT32
    }
  }
attr {
key: "value"
value {
tensor {
dtype: DT_INT32
tensor_shape {
dim {
size: 2
          }
        }
tensor_content: "\t\000\000\000\010\000\000\000"
      }
    }
  }
}
node {
name: "resize_bilinear"
op: "ResizeBilinear"
input: "input:0"
input: "resize_bilinear/size"
attr {
key: "T"
value {
type: DT_FLOAT
    }
  }
attr {
key: "align_corners"
value {
b: false
    }
  }
}
library {
}

从 TensorFlow 导入自定义层旨在将所有层的 attr 放入 cv::dnn::LayerParams，但将输入 Const 数据块（blobs）放入 cv::dnn::Layer::blobs。在我们的例子中，调整大小的输出形状将存储在层的 blobs[0] 中。

class ResizeBilinearLayer CV_FINAL : public cv::dnn::Layer
{
public:
ResizeBilinearLayer(const cv::dnn::LayerParams &params) : Layer(params)
    {
        CV_Assert(!params.get<bool>("align_corners", false));
        CV_Assert(!blobs.empty());

        for (size_t i = 0; i < blobs.size(); ++i)
            CV_Assert(blobs[i].type() == CV_32SC1);

        // 输入数据块有两种情况：一个包含输出的单个数据块
        // 形状和两个包含缩放因子的数据块。
        if (blobs.size() == 1)
        {
            CV_Assert(blobs[0].total() == 2);
outHeight = blobs[0].at<int>(0, 0);
outWidth = blobs[0].at<int>(0, 1);
factorHeight = factorWidth = 0;
        }
        else
        {
            CV_Assert(blobs.size() == 2); CV_Assert(blobs[0].total() == 1); CV_Assert(blobs[1].total() == 1);
factorHeight = blobs[0].at<int>(0, 0);
factorWidth = blobs[1].at<int>(0, 0);
outHeight = outWidth = 0;
        }
    }

    static cv::Ptr<cv::dnn::Layer> create(cv::dnn::LayerParams& params)
    {
        return cv::Ptr<cv::dnn::Layer>(new ResizeBilinearLayer(params));
    }

    virtual bool getMemoryShapes(const std::vector<std::vector<int> > &inputs,
                                 const int,
std::vector<std::vector<int> > &outputs,
std::vector<std::vector<int> > &) const CV_OVERRIDE
    {
std::vector<int> outShape(4);
outShape[0] = inputs[0][0]; // 批次大小
outShape[1] = inputs[0][1]; // 通道数
outShape[2] = outHeight != 0 ? outHeight : (inputs[0][2] * factorHeight);
outShape[3] = outWidth != 0 ? outWidth : (inputs[0][3] * factorWidth);
outputs.assign(1, outShape);
        return false;
    }

    virtual void finalize(cv::InputArrayOfArrays, cv::OutputArrayOfArrays outputs_arr) CV_OVERRIDE
    {
std::vector<cv::Mat> outputs;
outputs_arr.getMatVector(outputs);
        if (!outWidth && !outHeight)
        {
outHeight = outputs[0].size[2];
outWidth = outputs[0].size[3];
        }
    }

    // 此实现基于以下参考实现：
    // https://github.com/tensorflow/tensorflow/blob/master/tensorflow/contrib/lite/kernels/internal/reference/reference_ops.h
    virtual void forward(cv::InputArrayOfArrays inputs_arr,
                         cv::OutputArrayOfArrays outputs_arr,
                         cv::OutputArrayOfArrays internals_arr) CV_OVERRIDE
    {
        if (inputs_arr.depth() == CV_16S)
        {
            // 对于 DNN_TARGET_OPENCL_FP16 目标，以下方法
            // 将数据从 FP16 转换为 FP32 并再次调用此 forward 方法。
            forward_fallback(inputs_arr, outputs_arr, internals_arr);
            return;
        }

std::vector<cv::Mat> inputs, outputs;
inputs_arr.getMatVector(inputs);
outputs_arr.getMatVector(outputs);

        cv::Mat& inp = inputs[0];
        cv::Mat& out = outputs[0];
        const float* inpData = (float*)inp.data;
        float* outData = (float*)out.data;

        const int batchSize = inp.size[0];
        const int numChannels = inp.size[1];
        const int inpHeight = inp.size[2];
        const int inpWidth = inp.size[3];

        float heightScale = static_cast<float>(inpHeight) / outHeight;
        float widthScale = static_cast<float>(inpWidth) / outWidth;
        for (int b = 0; b < batchSize; ++b)
        {
            for (int y = 0; y < outHeight; ++y)
            {
                float input_y = y * heightScale;
                int y0 = static_cast<int>(std::floor(input_y));
                int y1 = std::min(y0 + 1, inpHeight - 1);
                for (int x = 0; x < outWidth; ++x)
                {
                    float input_x = x * widthScale;
                    int x0 = static_cast<int>(std::floor(input_x));
                    int x1 = std::min(x0 + 1, inpWidth - 1);
                    for (int c = 0; c < numChannels; ++c)
                    {
                        float interpolation =
inpData[offset(inp.size, c, x0, y0, b)] * (1 - (input_y - y0)) * (1 - (input_x - x0)) +
inpData[offset(inp.size, c, x0, y1, b)] * (input_y - y0) * (1 - (input_x - x0)) +
inpData[offset(inp.size, c, x1, y0, b)] * (1 - (input_y - y0)) * (input_x - x0) +
inpData[offset(inp.size, c, x1, y1, b)] * (input_y - y0) * (input_x - x0);
outData[offset(out.size, c, x, y, b)] = interpolation;
                    }
                }
            }
        }
    }

private:
    static inline int offset(const cv::MatSize& size, int c, int x, int y, int b)
    {
        return x + size[3] * (y + size[2] * (c + size[1] * b));
    }

    int outWidth, outHeight, factorWidth, factorHeight;
};

接下来我们注册一个层并尝试导入模型。

    CV_DNN_REGISTER_LAYER_CLASS(ResizeBilinear, ResizeBilinearLayer);
    cv::dnn::Net tfNet = cv::dnn::readNet("/path/to/graph.pb");

在 Python 中定义自定义层

以下示例展示了如何在 Python 中自定义 OpenCV 的层。

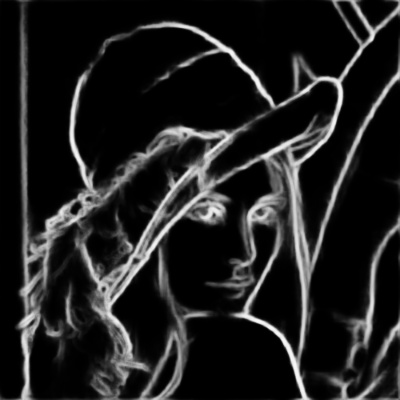

让我们考虑 Holistically-Nested Edge Detection 深度学习模型。该模型与当前版本的 Caffe 框架相比，只有一个不同之处。Crop 层接收两个输入数据块（blob），并裁剪第一个数据块以匹配第二个数据块的空间维度，过去是从中心裁剪。现在 Caffe 的层是从左上角裁剪的。因此，使用最新版本的 Caffe 或 OpenCV，您将得到带有填充边界的偏移结果。

接下来我们将把 OpenCV 中执行左上角裁剪的 Crop 层替换为一个中心裁剪的层。

• 创建一个包含 getMemoryShapes 和 forward 方法的类

class CropLayer(object)
    def __init__(self, params, blobs)
self.xstart = 0
self.xend = 0
self.ystart = 0
self.yend = 0

    # 我们的层接收两个输入。我们需要裁剪第一个输入数据块（blob）
    # 以匹配第二个数据块的形状（保持批次大小和通道数）
    def getMemoryShapes(self, inputs)
inputShape, targetShape = inputs[0], inputs[1]
batchSize, numChannels = inputShape[0], inputShape[1]
height, width = targetShape[2], targetShape[3]

self.ystart = (inputShape[2] - targetShape[2]) // 2
self.xstart = (inputShape[3] - targetShape[3]) // 2
self.yend = self.ystart + height
self.xend = self.xstart + width

        return [[batchSize, numChannels, height, width]]

    def forward(self, inputs)
        return [inputs[0][:,:,self.ystart:self.yend,self.xstart:self.xend]]

注意

两个方法都应返回列表。

• 注册一个新层。

cv.dnn_registerLayer('Crop', CropLayer)

就是这样！我们已经将 OpenCV 已实现的层替换为自定义层。您可以在源代码中找到完整的脚本。
