介绍

在本教程中，您将学习

如何将现有算法转换为 G-API 计算（图）；
如何检查和分析 G-API 图；
如何在不改变代码的情况下自定义图执行。

快速入门：使用 OpenCV 后端

在开始之前，我们先回顾一下原始算法实现


#include <iostream>
#include "opencv2/highgui.hpp"
#include "opencv2/imgproc.hpp"
#include "opencv2/imgcodecs.hpp"

using namespace cv;
using namespace std;

void calcGST(const Mat& inputImg, Mat& imgCoherencyOut, Mat& imgOrientationOut, int w);

int main()
{
    int W = 52; // 窗口大小为 WxW
    double C_Thr = 0.43; // 相关性阈值
    int LowThr = 35; // 方向阈值1，范围从 0 到 180
    int HighThr = 57; // 方向阈值2，范围从 0 到 180

samples::addSamplesDataSearchSubDirectory("doc/tutorials/imgproc/anisotropic_image_segmentation/images");
    Mat imgIn = imread(samples::findFile("gst_input.jpg"), IMREAD_GRAYSCALE);
    if (imgIn.empty()) // 检查图像是否加载
    {
cout << "ERROR : Image cannot be loaded..!!" << endl;
        return -1;
    }

    Mat imgCoherency, imgOrientation;
calcGST(imgIn, imgCoherency, imgOrientation, W);

    Mat imgCoherencyBin;
imgCoherencyBin = imgCoherency > C_Thr;
    Mat imgOrientationBin;
inRange(imgOrientation, Scalar(LowThr), Scalar(HighThr), imgOrientationBin);

    Mat imgBin;
imgBin = imgCoherencyBin & imgOrientationBin;

normalize(imgCoherency, imgCoherency, 0, 255, NORM_MINMAX, CV_8U);
normalize(imgOrientation, imgOrientation, 0, 255, NORM_MINMAX, CV_8U);

imshow("Original", imgIn);
imshow("Result", 0.5 * (imgIn + imgBin));
imshow("Coherency", imgCoherency);
imshow("Orientation", imgOrientation);
imwrite("result.jpg", 0.5*(imgIn + imgBin));
imwrite("Coherency.jpg", imgCoherency);
imwrite("Orientation.jpg", imgOrientation);
waitKey(0);
    return 0;
}
void calcGST(const Mat& inputImg, Mat& imgCoherencyOut, Mat& imgOrientationOut, int w)
{
    Mat img;
inputImg.convertTo(img, CV_32F);

    // GST分量计算（开始）
    // J = (J11 J12; J12 J22) - GST
    Mat imgDiffX, imgDiffY, imgDiffXY;
Sobel(img, imgDiffX, CV_32F, 1, 0, 3);
Sobel(img, imgDiffY, CV_32F, 0, 1, 3);
multiply(imgDiffX, imgDiffY, imgDiffXY);

    Mat imgDiffXX, imgDiffYY;
multiply(imgDiffX, imgDiffX, imgDiffXX);
multiply(imgDiffY, imgDiffY, imgDiffYY);

    Mat J11, J22, J12; // J11, J22 和 J12 是 GST 分量
boxFilter(imgDiffXX, J11, CV_32F, Size(w, w));
boxFilter(imgDiffYY, J22, CV_32F, Size(w, w));
boxFilter(imgDiffXY, J12, CV_32F, Size(w, w));
    // GST分量计算（停止）

    // 特征值计算（开始）
    // lambda1 = 0.5*(J11 + J22 + sqrt((J11-J22)^2 + 4*J12^2))
    // lambda2 = 0.5*(J11 + J22 - sqrt((J11-J22)^2 + 4*J12^2))
    Mat tmp1, tmp2, tmp3, tmp4;
tmp1 = J11 + J22;
tmp2 = J11 - J22;
multiply(tmp2, tmp2, tmp2);
multiply(J12, J12, tmp3);
sqrt(tmp2 + 4.0 * tmp3, tmp4);

    Mat lambda1, lambda2;
lambda1 = tmp1 + tmp4;
lambda1 = 0.5*lambda1; // 最大特征值
lambda2 = tmp1 - tmp4;
lambda2 = 0.5*lambda2; // 最小特征值
    // 特征值计算（停止）

    // 相干性计算（开始）
    // 相关性 = (lambda1 - lambda2)/(lambda1 + lambda2)) - 各向异性度量
    // 相关性是各向异性程度（局部方向的一致性）
divide(lambda1 - lambda2, lambda1 + lambda2, imgCoherencyOut);
    // 相干性计算（停止）

    // 方向角计算（开始）
    // tan(2*Alpha) = 2*J12/(J22 - J11)
    // Alpha = 0.5 atan2(2*J12/(J22 - J11))
phase(J22 - J11, 2.0*J12, imgOrientationOut, true);
imgOrientationOut = 0.5*imgOrientationOut;
    // 方向角计算（停止）
}

检查 calcGST()

函数 calcGST() 显然是一个图像处理流水线

它只是对多个 cv::Mat 的操作序列；
代码中不涉及逻辑（条件）和循环；
所有函数都作用于 2D 图像（如 cv::Sobel、cv::multiply、cv::boxFilter、cv::sqrt 等）。

考虑到以上几点，calcGST() 是一个很好的起点。在原始代码中，它的原型定义如下

void calcGST(const Mat& inputImg, Mat& imgCoherencyOut, Mat& imgOrientationOut, int w);

使用 G-API，我们可以将其定义如下

void calcGST(const cv::GMat& inputImg, cv::GMat& imgCoherencyOut, cv::GMat& imgOrientationOut, int w);

重要的是要理解，新的基于 G-API 的 calcGST() 版本将只生成一个计算图，与它的原始版本（实际计算值）形成对比。这是一个主要区别——像这样的基于 G-API 的函数用于构建图，而不是处理实际数据。

让我们开始实现 calcGST()，从计算 \(J\) 矩阵开始。原始代码如下所示

void calcGST(const Mat& inputImg, Mat& imgCoherencyOut, Mat& imgOrientationOut, int w)
{
    Mat img;
inputImg.convertTo(img, CV_32F);

    // GST分量计算（开始）
    // J = (J11 J12; J12 J22) - GST
    Mat imgDiffX, imgDiffY, imgDiffXY;
    Sobel(img, imgDiffX, CV_32F, 1, 0, 3);
    Sobel(img, imgDiffY, CV_32F, 0, 1, 3);
    multiply(imgDiffX, imgDiffY, imgDiffXY);

这里我们需要为每个新操作声明输出对象（例如，img 作为 cv::Mat::convertTo 的结果，imgDiffX 等作为 cv::Sobel 和 cv::multiply 的结果）。

G-API 对应代码如下所示

void calcGST(const cv::GMat& inputImg, cv::GMat& imgCoherencyOut, cv::GMat& imgOrientationOut, int w)
{
    auto img = cv::gapi::convertTo(inputImg, CV_32F);
    auto imgDiffX = cv::gapi::Sobel(img, CV_32F, 1, 0, 3);
    auto imgDiffY = cv::gapi::Sobel(img, CV_32F, 0, 1, 3);
    auto imgDiffXY = cv::gapi::mul(imgDiffX, imgDiffY);

这段代码片段展示了 G-API 和传统 OpenCV 之间以下语法差异

所有标准 G-API 函数默认位于 "cv::gapi" 命名空间；
G-API 操作返回其结果——无需向函数传递额外的“输出”参数。

注意——这段代码也使用了 auto——像 img、imgDiffX 等中间对象的类型由 C++ 编译器自动推断。在这个例子中，类型由 G-API 操作返回值确定，它们都是 cv::GMat。

G-API 标准内核尽量遵循 OpenCV API 约定——因此 cv::gapi::sobel 接受与 cv::Sobel 相同的参数，cv::gapi::mul 遵循 cv::multiply，等等（除了有返回值）。

calcGST() 函数的其余部分可以以相同的方式轻松实现。以下是其完整的源代码

void calcGST(const cv::GMat& inputImg, cv::GMat& imgCoherencyOut, cv::GMat& imgOrientationOut, int w)
{
    auto img = cv::gapi::convertTo(inputImg, CV_32F);
    auto imgDiffX = cv::gapi::Sobel(img, CV_32F, 1, 0, 3);
    auto imgDiffY = cv::gapi::Sobel(img, CV_32F, 0, 1, 3);
    auto imgDiffXY = cv::gapi::mul(imgDiffX, imgDiffY);

    auto imgDiffXX = cv::gapi::mul(imgDiffX, imgDiffX);
    auto imgDiffYY = cv::gapi::mul(imgDiffY, imgDiffY);

    auto J11 = cv::gapi::boxFilter(imgDiffXX, CV_32F, cv::Size(w, w));
    auto J22 = cv::gapi::boxFilter(imgDiffYY, CV_32F, cv::Size(w, w));
    auto J12 = cv::gapi::boxFilter(imgDiffXY, CV_32F, cv::Size(w, w));

    auto tmp1 = J11 + J22;
    auto tmp2 = J11 - J22;
    auto tmp22 = cv::gapi::mul(tmp2, tmp2);
    auto tmp3 = cv::gapi::mul(J12, J12);
    auto tmp4 = cv::gapi::sqrt(tmp22 + 4.0*tmp3);

    auto lambda1 = tmp1 + tmp4;
    auto lambda2 = tmp1 - tmp4;

imgCoherencyOut = (lambda1 - lambda2) / (lambda1 + lambda2);
imgOrientationOut = 0.5*cv::gapi::phase(J22 - J11, 2.0*J12, true);
}

运行 G-API 图

在用 G-API 语言定义 calcGST() 后，我们可以基于它构建一个图，并最终运行它——传入输入图像并获取结果。在此之前，我们先看看原始代码是怎样的

    Mat imgCoherency, imgOrientation;
calcGST(imgIn, imgCoherency, imgOrientation, W);

    Mat imgCoherencyBin;
imgCoherencyBin = imgCoherency > C_Thr;
    Mat imgOrientationBin;
    inRange(imgOrientation, Scalar(LowThr), Scalar(HighThr), imgOrientationBin);

    Mat imgBin;
imgBin = imgCoherencyBin & imgOrientationBin;

    normalize(imgCoherency, imgCoherency, 0, 255, NORM_MINMAX, CV_8U);
    normalize(imgOrientation, imgOrientation, 0, 255, NORM_MINMAX, CV_8U);

    imshow("Original", imgIn);
    imshow("Result", 0.5 * (imgIn + imgBin));
    imshow("Coherency", imgCoherency);
    imshow("Orientation", imgOrientation);
    imwrite("result.jpg", 0.5*(imgIn + imgBin));
    imwrite("Coherency.jpg", imgCoherency);
    imwrite("Orientation.jpg", imgOrientation);
     waitKey(0);

基于 G-API 的函数，例如 calcGST()，不能直接应用于输入数据，因为它是一个构建代码，而不是处理代码。为了运行计算，需要创建一个特殊的 cv::GComputation 类对象。这个对象将我们的 G-API 代码（它是 G-API 数据和操作的组合）封装成一个可调用对象，类似于 C++11 的 std::function<>。

cv::GComputation 类有许多构造函数可用于定义图。通常，用户需要传递图的边界——输入和输出对象，在这些对象上定义 GComputation。然后 G-API 分析从输出到输入的调用流，并重建指定边界之间的操作图。这听起来可能很复杂，但实际上代码是这样的

    // 使用 G-API 计算梯度结构张量并进行后处理以输出
    cv::GMat in;
    cv::GMat imgCoherency, imgOrientation;
calcGST(in, imgCoherency, imgOrientation, W);

    cv::GMat imgCoherencyBin = imgCoherency > C_Thr;
    cv::GMat imgOrientationBin = cv::gapi::inRange(imgOrientation, LowThr, HighThr);
    cv::GMat imgBin = imgCoherencyBin & imgOrientationBin;
    cv::GMat out = cv::gapi::addWeighted(in, 0.5, imgBin, 0.5, 0.0);

    // 归一化额外输出
    cv::GMat imgCoherencyNorm = cv::gapi::normalize(imgCoherency, 0, 255, cv::NORM_MINMAX);
    cv::GMat imgOrientationNorm = cv::gapi::normalize(imgOrientation, 0, 255, cv::NORM_MINMAX);

    // 将图捕获到对象 segm 中
    cv::GComputation segm(cv::GIn(in), cv::GOut(out, imgCoherencyNorm, imgOrientationNorm));

    // 定义输出数据的 cv::Mats
    cv::Mat imgOut, imgOutCoherency, imgOutOrientation;

    // 运行图
segm.apply(cv::gin(imgIn), cv::gout(imgOut, imgOutCoherency, imgOutOrientation));

    cv::imwrite("result.jpg", imgOut);
    cv::imwrite("Coherency.jpg", imgOutCoherency);
    cv::imwrite("Orientation.jpg", imgOutOrientation);

请注意，这段代码与原始代码略有不同：形成结果图像也是流水线的一部分（通过 cv::gapi::addWeighted 完成）。

这个 G-API 流水线的结果与原始结果位精确匹配（给定相同的输入图像）

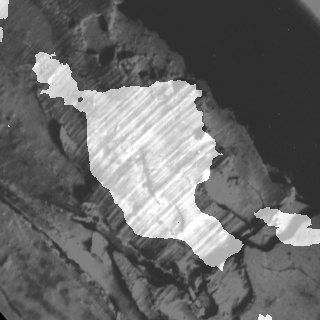

使用 G-API 的分割结果

G-API 初始版本：完整列表

以下是各向异性图像分割移植到 G-API 的初始版本的完整列表

#include <iostream>
#include <utility>

#include "opencv2/imgproc.hpp"
#include "opencv2/imgcodecs.hpp"
#include "opencv2/gapi.hpp"
#include "opencv2/gapi/core.hpp"
#include "opencv2/gapi/imgproc.hpp"

void calcGST(const cv::GMat& inputImg, cv::GMat& imgCoherencyOut, cv::GMat& imgOrientationOut, int w);

int main()
{
    int W = 52; // 窗口大小为 WxW
    double C_Thr = 0.43; // 相关性阈值
    int LowThr = 35; // 方向阈值1，范围从 0 到 180
    int HighThr = 57; // 方向阈值2，范围从 0 到 180

    cv::Mat imgIn = cv::imread("input.jpg", cv::IMREAD_GRAYSCALE);
    if (imgIn.empty()) // 检查图像是否加载
    {
std::cout << "ERROR : Image cannot be loaded..!!" << std::endl;
        return -1;
    }

    // 使用 G-API 计算梯度结构张量并进行后处理以输出
    cv::GMat in;
    cv::GMat imgCoherency, imgOrientation;
calcGST(in, imgCoherency, imgOrientation, W);

    cv::GMat imgCoherencyBin = imgCoherency > C_Thr;
    cv::GMat imgOrientationBin = cv::gapi::inRange(imgOrientation, LowThr, HighThr);
    cv::GMat imgBin = imgCoherencyBin & imgOrientationBin;
    cv::GMat out = cv::gapi::addWeighted(in, 0.5, imgBin, 0.5, 0.0);

    // 归一化额外输出
    cv::GMat imgCoherencyNorm = cv::gapi::normalize(imgCoherency, 0, 255, cv::NORM_MINMAX);
    cv::GMat imgOrientationNorm = cv::gapi::normalize(imgOrientation, 0, 255, cv::NORM_MINMAX);

    // 将图捕获到对象 segm 中
    cv::GComputation segm(cv::GIn(in), cv::GOut(out, imgCoherencyNorm, imgOrientationNorm));

    // 定义输出数据的 cv::Mats
    cv::Mat imgOut, imgOutCoherency, imgOutOrientation;

    // 运行图
segm.apply(cv::gin(imgIn), cv::gout(imgOut, imgOutCoherency, imgOutOrientation));

    cv::imwrite("result.jpg", imgOut);
    cv::imwrite("Coherency.jpg", imgOutCoherency);
    cv::imwrite("Orientation.jpg", imgOutOrientation);

    return 0;
}
void calcGST(const cv::GMat& inputImg, cv::GMat& imgCoherencyOut, cv::GMat& imgOrientationOut, int w)
{
    auto img = cv::gapi::convertTo(inputImg, CV_32F);
    auto imgDiffX = cv::gapi::Sobel(img, CV_32F, 1, 0, 3);
    auto imgDiffY = cv::gapi::Sobel(img, CV_32F, 0, 1, 3);
    auto imgDiffXY = cv::gapi::mul(imgDiffX, imgDiffY);

    auto imgDiffXX = cv::gapi::mul(imgDiffX, imgDiffX);
    auto imgDiffYY = cv::gapi::mul(imgDiffY, imgDiffY);

    auto J11 = cv::gapi::boxFilter(imgDiffXX, CV_32F, cv::Size(w, w));
    auto J22 = cv::gapi::boxFilter(imgDiffYY, CV_32F, cv::Size(w, w));
    auto J12 = cv::gapi::boxFilter(imgDiffXY, CV_32F, cv::Size(w, w));

    auto tmp1 = J11 + J22;
    auto tmp2 = J11 - J22;
    auto tmp22 = cv::gapi::mul(tmp2, tmp2);
    auto tmp3 = cv::gapi::mul(J12, J12);
    auto tmp4 = cv::gapi::sqrt(tmp22 + 4.0*tmp3);

    auto lambda1 = tmp1 + tmp4;
    auto lambda2 = tmp1 - tmp4;

imgCoherencyOut = (lambda1 - lambda2) / (lambda1 + lambda2);
imgOrientationOut = 0.5*cv::gapi::phase(J22 - J11, 2.0*J12, true);
}


检查初始版本

在我们的算法的初始工作版本与 G-API 协同工作后，我们可以使用它来检查和学习 G-API 的工作原理。本章涵盖两个方面：理解图结构和内存分析。

理解图结构

G-API 代表“图 API”，但您在上面的示例中提到任何图了吗？这是最初的设计目标之一——G-API 在设计时就考虑了表达式，以使采用和移植过程更直接。人们通常在编写普通代码时不会考虑节点和边，因此 G-API 虽然是一个图 API，但它不强迫用户这样做。

但是，当定义 cv::GComputation 对象时，图仍然是隐式构建的。检查结果图的外观可能很有用，以检查它是否正确生成以及是否真正代表了我们的算法。了解图的结构以查看其是否存在任何冗余也很有用。

G-API 允许将生成的图转储到 .dot 文件，然后可以使用流行的开源图可视化软件 Graphviz 进行可视化。

为了将我们的图转储到 .dot 文件，在运行应用程序之前将 GRAPH_DUMP_PATH 设置为文件名，例如

$ GRAPH_DUMP_PATH=segm.dot ./bin/example_tutorial_porting_anisotropic_image_segmentation_gapi

现在，可以使用如下 dot 命令可视化此文件

$ dot segm.dot -Tpng -o segm.png

或使用 xdot 交互式查看（有关如何安装这些软件包，请参阅您的发行版/操作系统文档）。

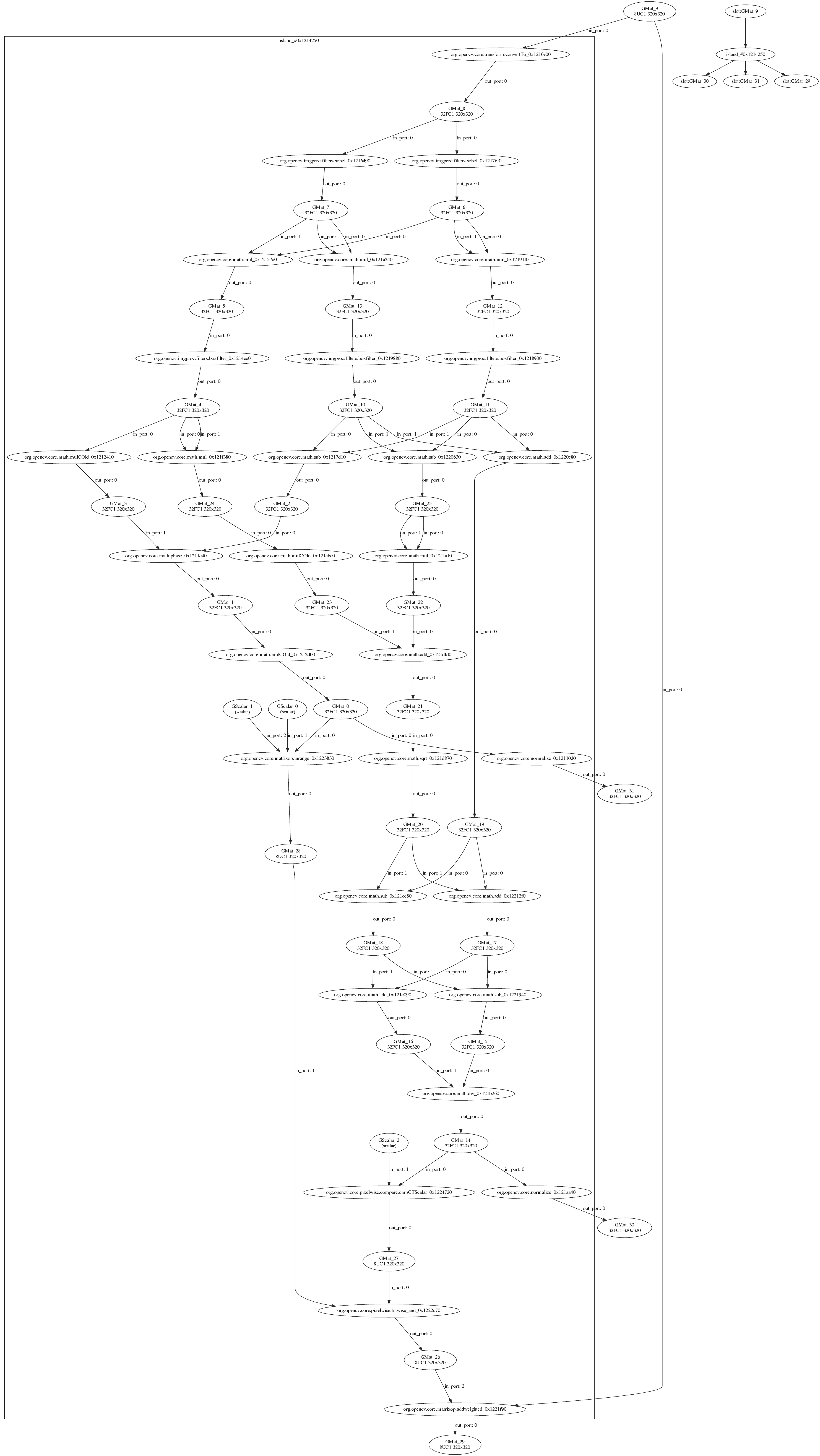

各向异性图像分割图

上图展示了 G-API 内部算法表示的一些有趣方面

G-API 底层图是一个二分图：它由操作节点和数据节点组成，其中数据节点只能连接到操作节点，操作节点只能连接到数据节点，并且同类节点之间从不直接连接。
图是定向的 - 图中的每条边都有方向。
图以数据节点类型“开始”和“结束”。
一个数据节点只能有一个写入器和多个读取器。
一个操作节点可以有多个输入，但每个输入都必须有一个唯一的端口号（在输入中）。
一个操作节点可以有多个输出，并且每个输出都必须有一个唯一的端口号（在输出中）。

测量内存占用

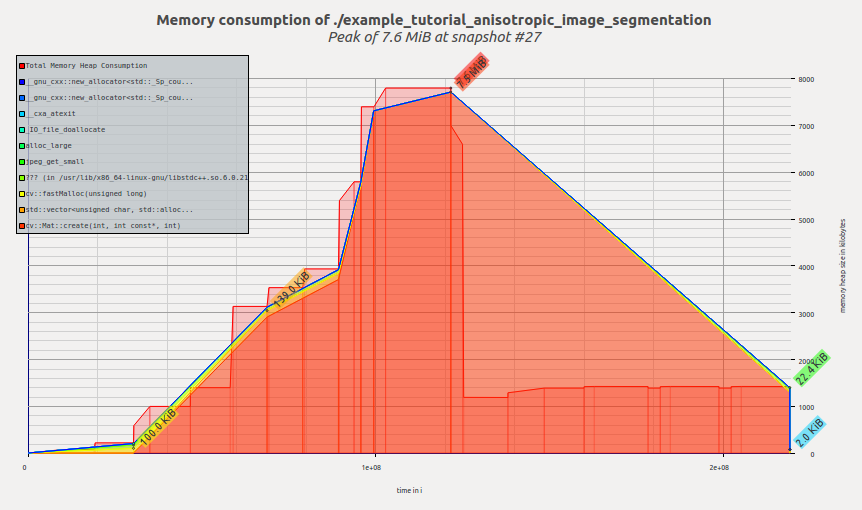

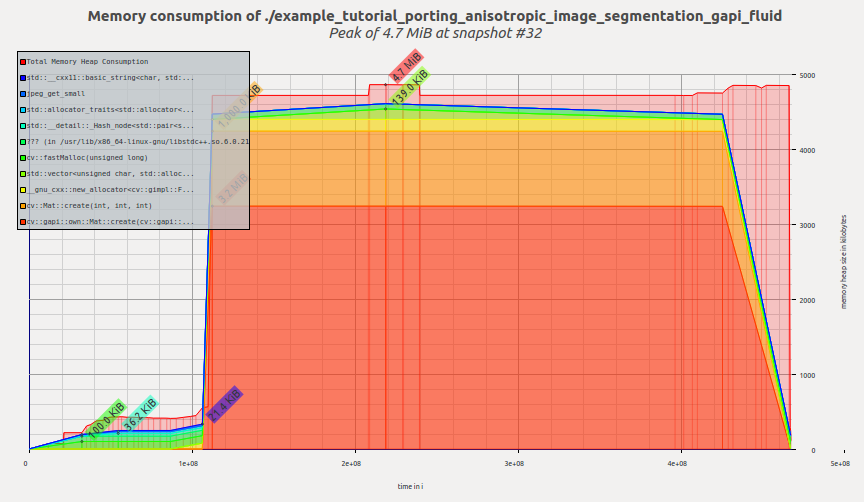

让我们测量和比较该算法的两个版本（基于 G-API 和基于 OpenCV）的内存占用。目前，G-API 版本也是基于 OpenCV 的，因为它内部回退到 OpenCV 函数。

在 GNU/Linux 上，应用程序内存占用可以使用 Valgrind 进行分析。在 Debian/Ubuntu 系统上，可以这样安装（假设您有管理员权限）

$ sudo apt-get install valgrind massif-visualizer

安装完成后，我们可以轻松地为我们的两个算法版本收集内存配置文件

$ valgrind --tool=massif --massif-out-file=ocv.out ./bin/example_tutorial_anisotropic_image_segmentation
==6101== Massif, a heap profiler
==6101== Copyright (C) 2003-2015, and GNU GPL'd, by Nicholas Nethercote
==6101== Using Valgrind-3.11.0 and LibVEX; rerun with -h for copyright info
==6101== Command: ./bin/example_tutorial_anisotropic_image_segmentation
==6101==
==6101==
$ valgrind --tool=massif --massif-out-file=gapi.out ./bin/example_tutorial_porting_anisotropic_image_segmentation_gapi
==6117== Massif, a heap profiler
==6117== Copyright (C) 2003-2015, and GNU GPL'd, by Nicholas Nethercote
==6117== Using Valgrind-3.11.0 and LibVEX; rerun with -h for copyright info
==6117== Command: ./bin/example_tutorial_porting_anisotropic_image_segmentation_gapi
==6117==
==6117==

完成后，我们可以使用 Massif Visualizer（在上述步骤中安装）检查收集到的配置文件。

以下是原始 OpenCV 版本算法的可视化内存配置文件

内存配置文件：原始各向异性图像分割示例

我们看到，内存随着应用程序的执行而分配，在 calcGST() 函数中达到峰值；然后，随着 calcGST() 完成执行并且所有临时缓冲区被释放，内存占用量下降。Massif 报告我们的峰值内存消耗为 7.6 MiB。

现在我们来看看 G-API 版本的配置文件

内存配置文件：各向异性图像分割示例的 G-API 移植

一旦 G-API 计算创建并开始执行，G-API 会一次性分配所有所需的内存，然后内存配置文件保持平坦，直到程序终止。Massif 报告我们的峰值内存消耗为 11.4 MiB。

读者此时可能会提出一个正确的问题——G-API 那么糟糕吗？那么使用它的理由是什么呢？

希望不是。我们在这里看到内存消耗增加的原因是，执行此图使用的是默认的朴素 OpenCV 后端。此后端主要用于在卸载/进一步优化之前进行快速原型设计和调试算法。

此后端目前尚未利用任何复杂的内存管理策略，因为这不是它的重点。在下一章中，我们将学习 Fluid 后端，并看看相同的 G-API 代码如何在完全不同的模型下运行（并且内存占用量缩小到几千字节）。

后端和内核

本章介绍如何以特殊方式执行 G-API 计算——例如，卸载到另一个设备，或以特殊智能进行调度。G-API 旨在使其图可移植——这意味着一旦以 G-API 术语定义了图，如果我们想在 CPU、GPU 或同时在两个设备上运行它，则无需对其进行任何更改。G-API 高级概述和G-API 内核 API 对实现此目标的具体技术细节提供了更多说明。在本章中，我们将利用 G-API Fluid 后端使我们的图在 CPU 上实现缓存高效。

G-API 将后端定义为知道如何运行内核的底层实体。后端可能有（实际上也有）不同的内核 API，用于为该后端编程和集成内核。在这种情况下，内核是操作的实现，操作是在顶层 API 定义的（参见G_TYPED_KERNEL() 宏）。

后端是一种了解设备和平台特性并根据这些特性执行其内核的东西。例如，可能有一个 Halide 后端，它允许使用 Halide 语言编写（实现）G-API 操作，然后为 G-API 图中能很好地映射到 Halide 的部分生成功能性 Halide 代码。

使用 Fluid 后端运行图

OpenCV 4.0 捆绑了两个 G-API 后端——我们刚刚使用的默认“OpenCV”后端，以及一个特殊的“Fluid”后端。

Fluid 后端通过实现所谓的“流式”执行模型来重新组织执行，以节省内存并实现近乎完美的缓存局部性。

为了开始使用 Fluid 内核，我们首先需要包含适当的头文件（默认不包含）

#include "opencv2/gapi/fluid/core.hpp" // Fluid Core 内核库

#include "opencv2/gapi/fluid/imgproc.hpp" // Fluid ImgProc 内核库

包含这些头文件后，我们可以形成一个新的内核包并将其指定给 G-API

    // 准备内核包并运行图
    cv::GKernelPackage fluid_kernels = cv::gapi::combine // 定义自定义内核包：
(cv::gapi::core::fluid::kernels(), // ...使用 Fluid Core 内核
         cv::gapi::imgproc::fluid::kernels()); // ...和 Fluid ImgProc 内核

在 G-API 中，内核（或操作实现）是对象。内核被组织成集合，或内核包，由 cv::GKernelPackage 类表示。内核包的主要目的是捕获我们希望在图中使用的内核，并将其作为图编译选项传递

segm.apply(cv::gin(imgIn), // 输入数据向量
               cv::gout(imgOut, imgOutCoherency, imgOutOrientation), // 输出数据向量
               cv::compile_args(fluid_kernels)); // 要使用的内核包

传统的 OpenCV 在逻辑上划分为模块，每个模块提供一组功能。在 G-API 中，也存在“模块”，它们由特定后端提供的内核包表示。在此示例中，我们将 Fluid 内核包传递给 G-API，以便在我们的图中使用适当的 Fluid 函数。

内核包是可组合的——在上面的示例中，我们获取“Core”和“ImgProc”Fluid 内核包并将它们组合成一个。参见 cv::gapi::combine 的文档参考。

如果在选项中未指定内核包，G-API 将使用包含默认 OpenCV 实现的默认包，因此 G-API 图默认通过 OpenCV 函数执行。OpenCV 后端比任何其他后端提供更广泛的功能覆盖。如果指定了内核包（如本例所示），则会将其与默认包组合。这意味着用户指定的实现将在冲突时替换默认实现。

故障排除和自定义

在上述修改后（在 OpenCV 4.0 中），应用程序应该会崩溃并显示如下消息

$ ./bin/example_tutorial_porting_anisotropic_image_segmentation_gapi_fluid
terminate called after throwing an instance of 'std::logic_error'
what(): .../modules/gapi/src/backends/fluid/gfluidimgproc.cpp:436: Assertion kernelSize.width == 3 && kernelSize.height == 3 in function run failed

Aborted (core dumped)

Fluid 后端在 OpenCV 4.0 中存在一些限制（有关最新状态，请参阅此 wiki 页面）。特别是，此示例中使用的 Box 滤波器仅支持静态 3x3 内核大小。

我们可以通过避免 G-API 在此示例中使用 Fluid 版本的 Box 滤波器内核来轻松解决此问题。可以通过从我们刚刚创建的内核包中删除相应的内核来完成此操作

fluid_kernels.remove<cv::gapi::imgproc::GBoxFilter>(); // 移除不适合的 Fluid Box 滤波器，

// G-API 将在此处回退到 OpenCV。

现在，这个内核包没有 Box 滤波器内核接口的任何实现（指定为模板参数）。如上所述，G-API 现在将回退到 OpenCV 来运行这个内核。更改后的结果代码如下所示

    // 准备内核包并运行图
    cv::GKernelPackage fluid_kernels = cv::gapi::combine // 定义自定义内核包：
(cv::gapi::core::fluid::kernels(), // ...使用 Fluid Core 内核
         cv::gapi::imgproc::fluid::kernels()); // ...和 Fluid ImgProc 内核
fluid_kernels.remove<cv::gapi::imgproc::GBoxFilter>(); // 移除不适合的 Fluid Box 滤波器，
                                                                      // G-API 将在此处回退到 OpenCV。
segm.apply(cv::gin(imgIn), // 输入数据向量
               cv::gout(imgOut, imgOutCoherency, imgOutOrientation), // 输出数据向量
               cv::compile_args(fluid_kernels)); // 要使用的内核包

让我们检查切换到 Fluid 后端后此示例的内存配置文件。现在它看起来像这样

内存配置文件：各向异性图像分割示例的 G-API/Fluid 移植

现在工具报告为 4.7MiB——我们只更改了几行代码，而没有修改图本身！这比之前的 G-API 结果提高了约 2.4 倍，比原始 OpenCV 版本提高了约 1.6 倍。

我们再来看看图的内部表示现在是什么样子。将图转储到 .dot 文件将得到如下可视化结果

带有 OpenCV 和 Fluid 内核的各向异性图像分割图

此图在结构上与其前一版本没有差异（在操作和数据对象方面），但布局上的变化（在转储的左侧）很容易注意到。

可视化反映了 G-API 如何处理混合图，也称为异构图。此图中的大多数操作都由 Fluid 后端实现，但 Box 滤波器由 OpenCV 后端执行。可以很容易地看出图是分区的（用矩形表示）。G-API 根据亲和性对连接的操作进行分组，形成子图（或 G-API 术语中的岛），我们的顶层图成为多个较小子图的组合。每个后端决定如何执行其子图（岛），因此 Fluid 后端尽可能优化内存，而 OpenCV Box 滤波器访问的六个中间缓冲区被完全分配且无法优化掉。

结论

本教程演示了 G-API 是什么及其关键设计概念，如何将算法移植到 G-API，以及之后如何利用图模型的优势。

在 OpenCV 4.0 中，G-API 仍处于起步阶段——它更多是未来所有工作的基础，尽管现在已经可以使用。

此外，本教程将扩展新章节，包括自定义内核编程、并行性等。

目录

介绍
